高精度径向压缩机叶轮结构三维设计

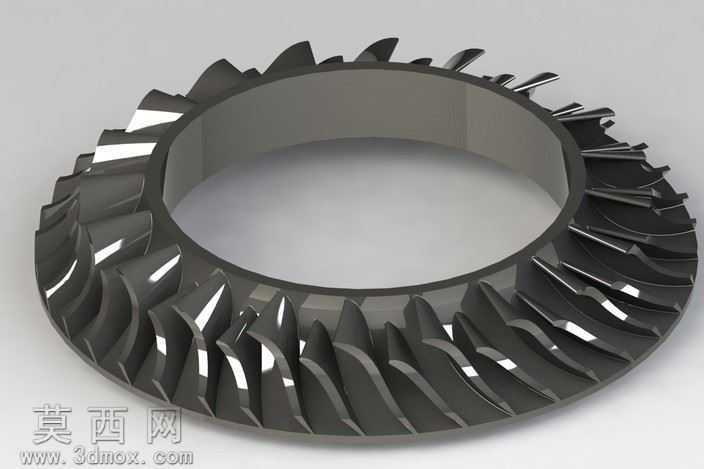

本模型为径向压缩机核心叶轮部件的三维设计成果，建模阶段严格遵循径向压气机的气动设计逻辑，首先以子午流道轮廓为基础基准，通过参数化曲线逐一定义每一片叶片的型面坐标，兼顾叶片进口前缘的掠角设计与出口后缘的安装角匹配，确保叶型曲率过渡平滑无突变，避免气动流道内出现不必要的流动分离。整体采用环形阵列的建模逻辑完成全部叶片的排布，严格保证相邻叶片间的流道截面均匀一致，轮盘与叶片的衔接位置做了符合工艺要求的圆角过渡处理，既消除了建模过程中的尖锐几何特征，也匹配实际铸造或铣削加工的工艺特性。渲染阶段为模型赋予了哑光深灰金属材质，模拟高温合金基材经表面处理后的质感，通过三点布光方案突出叶片型面的曲面光影变化，清晰展现叶根到叶顶的厚度渐变趋势、叶片的空间扭转角度，以及轮盘内环的定位配合面结构。模型完整还原了径向压缩机叶轮的核心结构特征：包括与主轴配合的中心环形基体、沿周向均匀排布的数十片空间扭曲叶片、叶片与轮盘一体连接的整体式结构，每一片叶片从进口到出口的型线扭转角度都经过精准校准，能够直观呈现径向压缩过程中气流沿叶道从轴向转为径向、完成动能向压力能转换的流道形态。设计过程中重点考量了叶轮的结构对称性，所有几何特征围绕中心轴线完全对称，符合高速旋转部件的动平衡设计要求，叶片前缘做了薄化处理匹配实际气动设计需求，后缘厚度控制符合加工工艺限值，轮盘的壁厚从内圈到外圈做了渐变设计，兼顾结构强度与轻量化需求。模型的几何精度能够满足气动仿真分析、结构强度校核、装配干涉检查等后续工程应用需求，可作为径向压缩机设计研发过程中的核心部件参考模型，也可用于同类透平机械叶轮结构的教学演示与设计参考，直观展示径流式叶轮的典型结构特征与设计逻辑。
