ab辊式平面自由运动装置结构设计

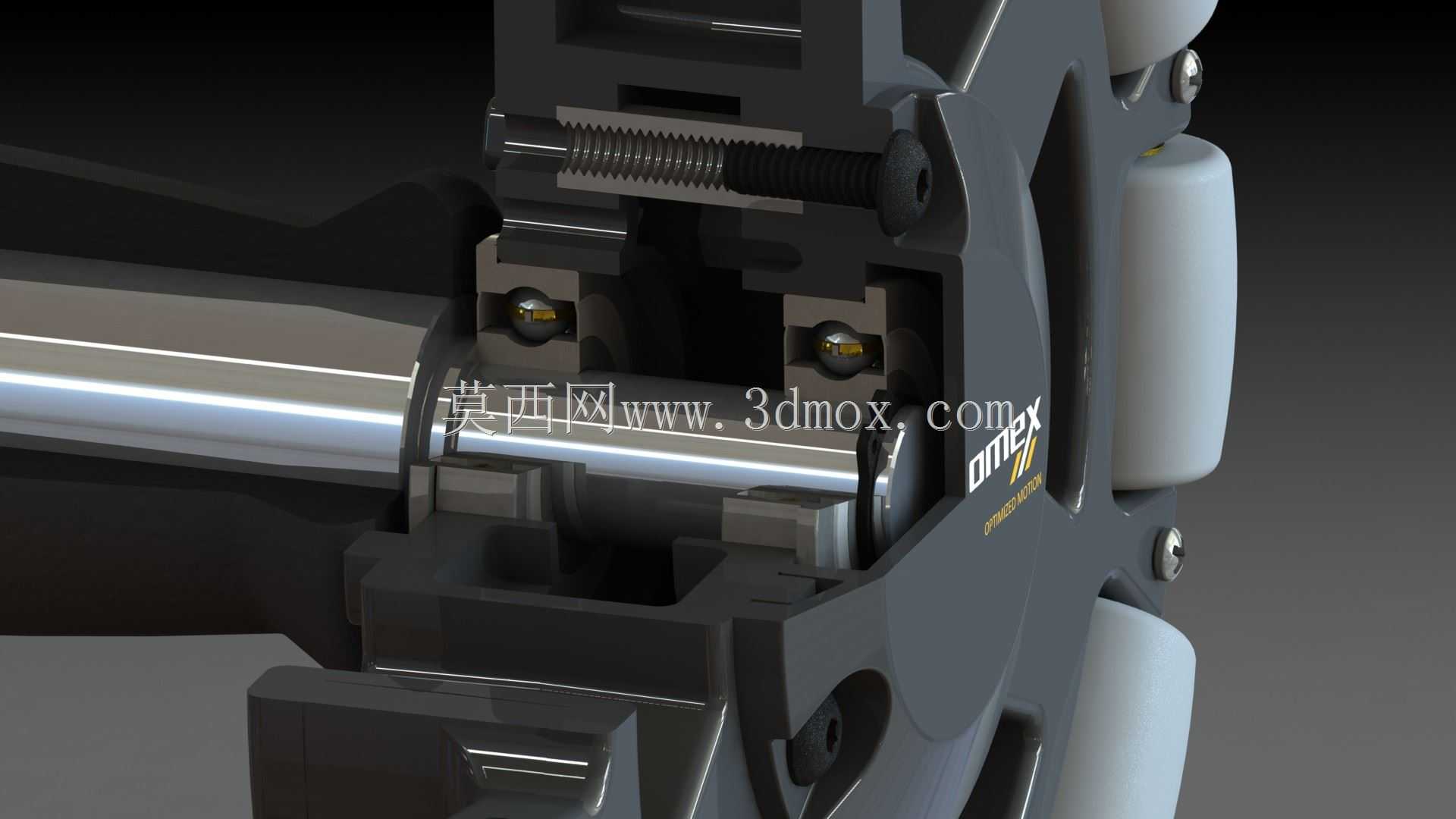

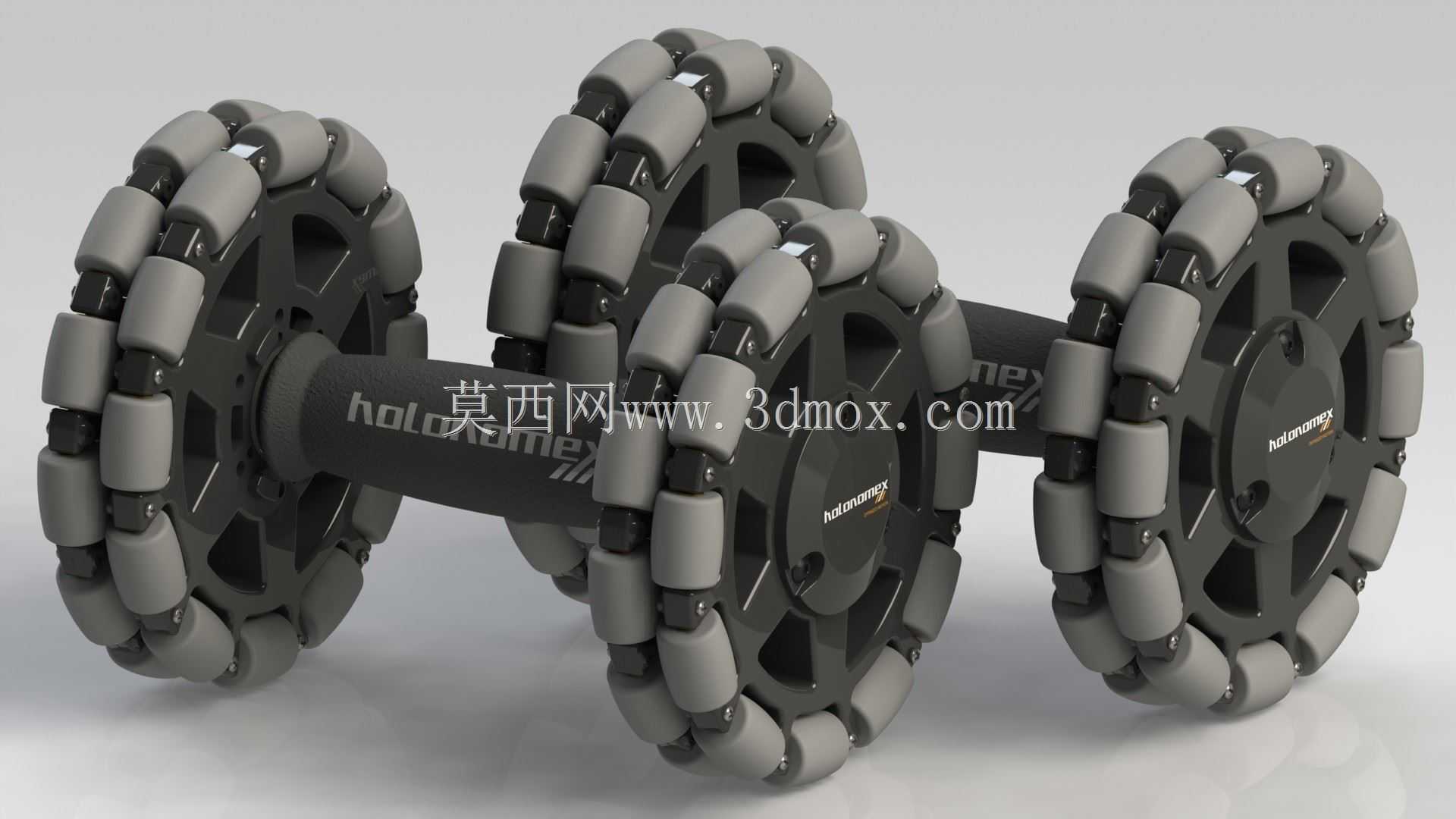

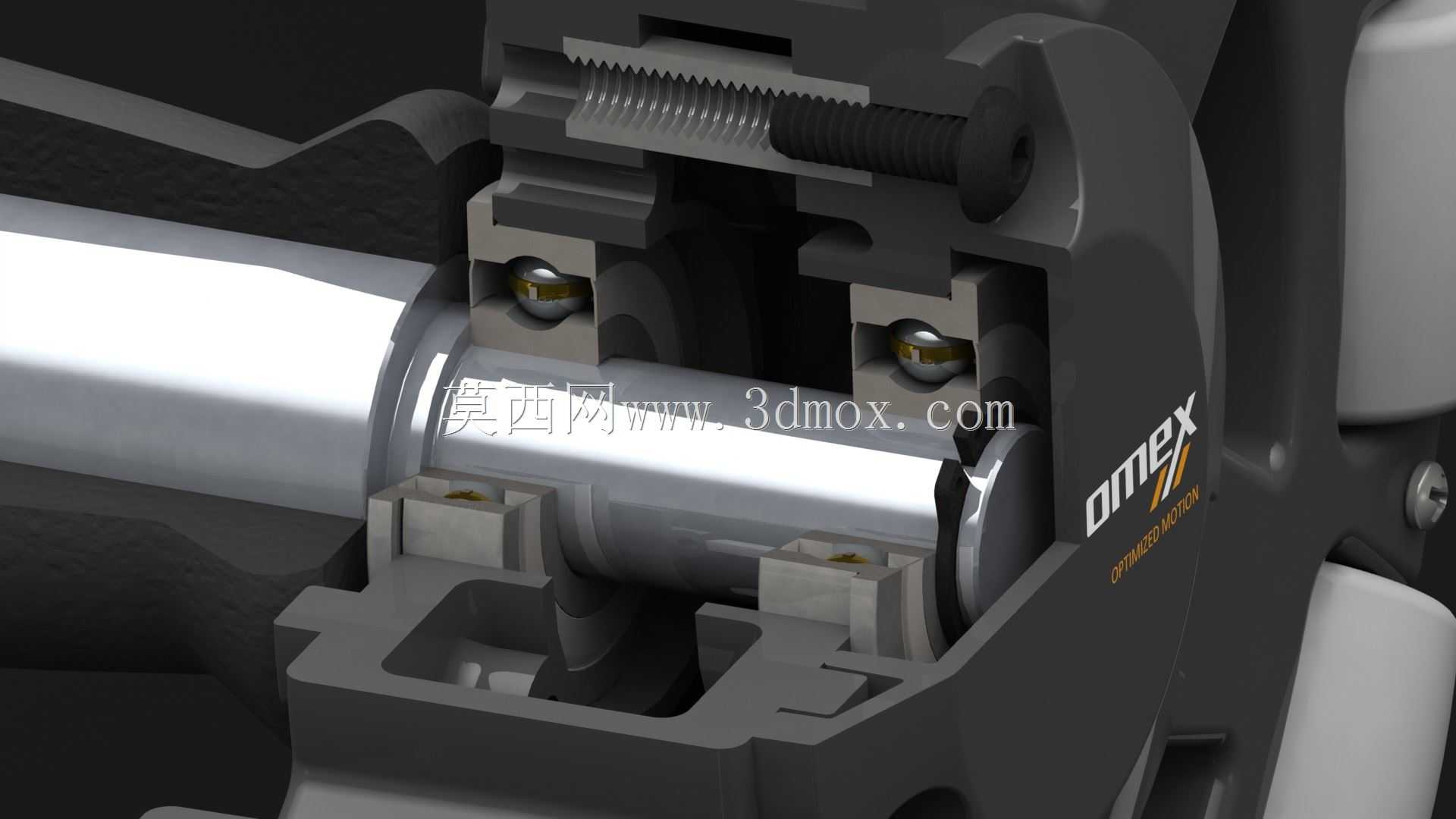

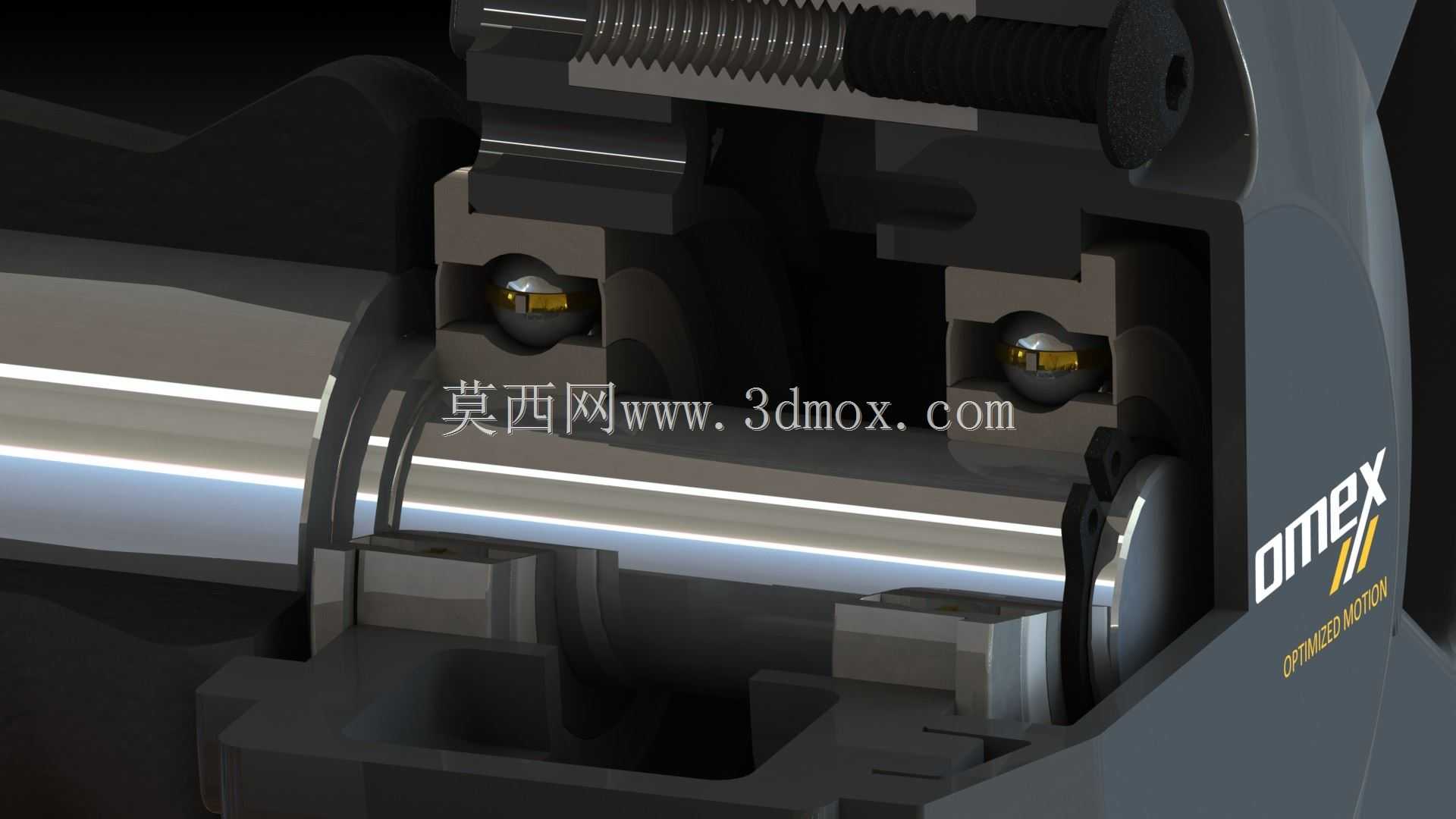

　　这款ab辊式运动装置的核心设计目标，是实现搭载设备在地板平面内的全方向自由移动，区别于传统脚轮仅能沿固定转向滚动的局限，该结构无需额外设置转向回转机构，即可让搭载的设备向平面内任意方向完成位移动作，适配需要频繁调整工位、灵活移位的轻型设备搭载场景。从剖视结构可以看到，装置核心采用两组交错布置的辊轮组件，配合内置的轴承支撑结构，辊轴与安装基座之间采用高精度深沟球轴承作为回转支撑，轴承外圈嵌入基座的定位卡槽内，内圈与辊轴过盈配合，保证辊轮转动过程中径向与轴向的窜动量控制在极小范围内，避免移动过程中出现卡滞或晃动问题。安装基座采用分体式拼接结构，上下基座通过定位止口对齐后依靠紧固件锁紧，既方便内部辊轮、轴承组件的装配与后期维护更换，

　　也能保证整体结构的连接刚性，承载状态下基座不会出现形变导致辊轮卡滞。辊轮的外形采用圆柱面设计，外圆面做了粗糙度处理，增大与地面接触时的摩擦力，避免光滑地面上出现打滑空转的情况，同时辊轮的端面做了倒角处理，装配时不会刮伤轴承内圈或基座安装面。在安装边界设计上，该装置的整体安装面预留了标准的螺栓连接孔位，可直接固定在设备底部的安装框架上，不需要额外加工转接板，整体高度控制在较低范围，不会过多抬升设备的整体重心，保证设备移位和静置状态下的稳定性。装置内部还设置了调节式锁紧组件，可通过调整锁紧螺钉的预紧力，控制辊轮的转动阻尼，既可以保证空载状态下辊轮转动顺滑，也能在设备静置时提供足够的阻尼，避免设备受外力出现意外滑移。在实际应用中，

　　这类结构可搭载在轻型作业工作台、小型检测设备、可移动物料架等产品底部，相比传统的万向脚轮，全方向移动的阻力更小，移位时不需要反复调整转向角度，在狭小的车间空间内也能灵活调整设备位置，同时辊式结构的接地面积更大，对地面的压强更小，不会在环氧地坪等软质地面上留下压痕。结构设计过程中，对辊轮的排布角度做了反复校核，保证两组辊轮的运动解耦，任意方向的外力作用下，都能分解为对应辊轮的转动动作，不会出现运动干涉，同时基座内部预留了润滑脂存储腔，可定期补充润滑脂，延长轴承的使用寿命，减少日常维护的频次。
