U型对称双衬套固定式支撑轴承结构

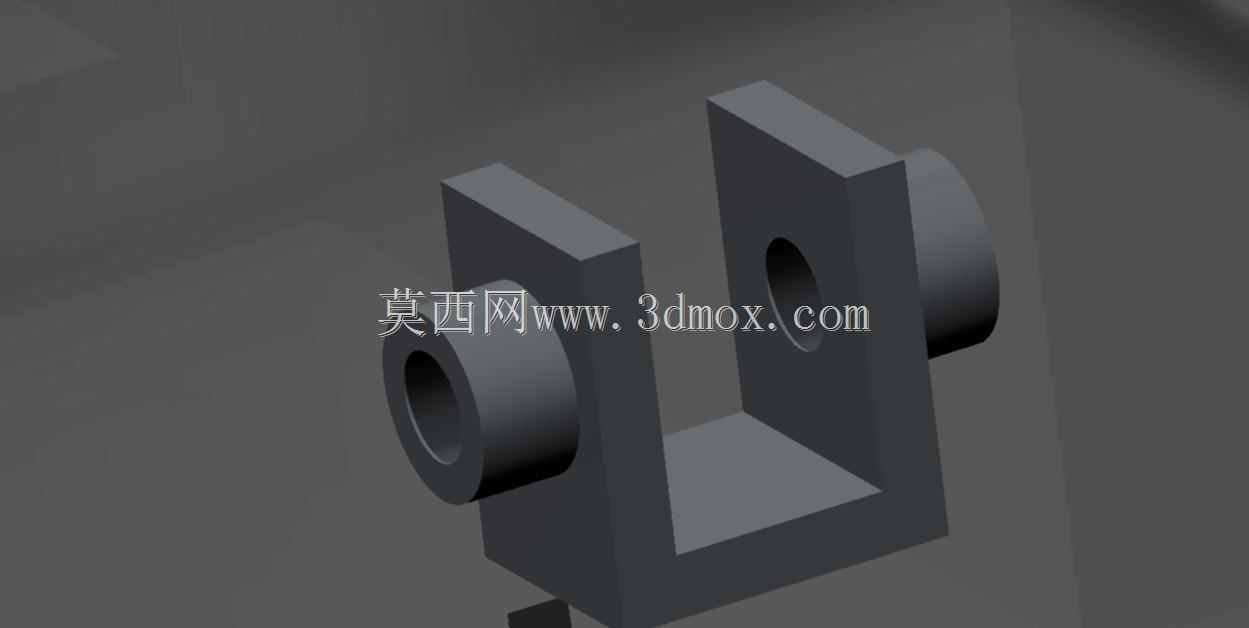

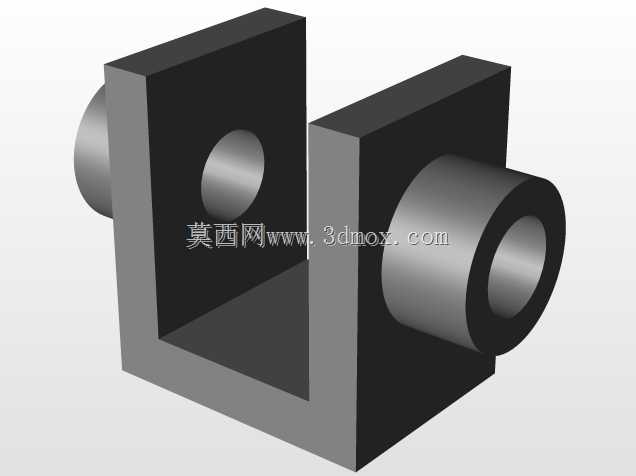

　　在轻工输送线、小型工装夹具、桌面级实验设备的轴系布局中，这类U型对称结构的固定支撑件应用频次极高，它不需要复杂的调心补偿能力，核心作用是为短轴、铰接销轴提供双侧同轴的回转支撑，同时通过一体式的基座直接锁固在设备安装面板上，省去了分体式轴承座配对找正的工序，很适合对安装空间有严格限制、轴系载荷以径向力为主的工况。从结构设计逻辑来看，整体采用一体化U型框式结构，两侧立板对称布置同轴的衬套安装孔，衬套与立板采用过盈压装的方式固定，衬套内孔直接与回转轴配合，这种设计把支撑基座和轴承安装位整合为单一零件，减少了装配环节的零件数量，也避免了分体式连接带来的累积同轴度误差。两侧伸出的衬套段长度经过匹配计算，既能够为回转轴提供足够的支撑跨距，

　　减少轴端受载后的挠曲变形，又不会过度占用轴向安装空间，适配多数短轴铰接的布局需求。基座底部为平整的安装贴合面，没有额外的凸台或避让结构，安装时可以直接贴合在设备的安装基板表面，通过立板下方预留的安装孔位穿入螺栓完成锁固，安装孔的位置避开了U型槽的内部空间，扳手操作空间充足，不需要特殊工装就能完成装配。U型槽的开口宽度根据适配的轴上连接件尺寸设计，能够容纳铰接摇臂、连杆端头这类需要在槽内回转的零件，避免运动过程中出现干涉，槽底与立板的交接处做了等半径的圆角过渡，既能够减少铣削加工时的应力集中，也能避免直角位置的应力开裂，提升零件的整体结构强度。衬套内孔的尺寸公差按照间隙配合的要求设计，能够保证回转轴在衬套内灵活转动，不会出现卡滞，

　　同时配合间隙控制在合理范围内，避免回转过程中出现过大的径向窜动。在实际选型应用时，需要先确认安装基面的平面度，避免基座锁固后出现变形导致两侧衬套孔同轴度超差，安装螺栓的预紧力要均匀施加，防止单侧受力过大导致立板倾斜。这类支撑结构不适合承受大的轴向载荷，也不适合高速回转的轴系，主要应用在低速铰接、轻载径向支撑的场景，比如小型料仓的闸门铰接、工装夹具的压板转轴、输送线的挡料板销轴这类工况，相比标准带座轴承，它的结构更紧凑，安装占用空间更小，而且可以根据实际安装空间调整立板高度、衬套长度和安装孔位置，适配非标准的设备布局需求。建模过程中需要重点保证两侧衬套孔的同轴度公差，以及安装基面与衬套孔轴线的平行度，

　　这两个形位公差直接影响后续轴系装配后的转动灵活性，如果同轴度偏差过大，会导致轴装入后转动卡滞，甚至出现衬套偏磨的问题；U型槽的内侧壁要保持与衬套孔轴线平行，避免槽内的铰接件运动时与侧壁发生摩擦。零件的壁厚设计经过载荷校核，立板厚度能够承受额定径向载荷下的弯曲应力，不会出现立板外张变形，衬套的壁厚也满足压装和长期回转支撑的强度要求，不会出现衬套压裂或者磨损过快的问题。
