镂空框架式立方体多维数据承载结构

　　这类立方体框架结构，最先落地的场景是高校与科研院所的多维数据集采集实验平台，不少做运动捕捉、多传感器阵列标定的实验室，都会用这类等边长的正立方体框架作为基准载体——正六面体的等棱边特性，能给不同朝向的传感单元提供完全对称的安装基准，避免异形支架带来的坐标换算误差，做空间坐标标定的时候，只要把框架的棱边对齐实验台的基准轴，就能快速搭建出正交的三维坐标参考系，比现场拼接铝型材支架的效率高很多。

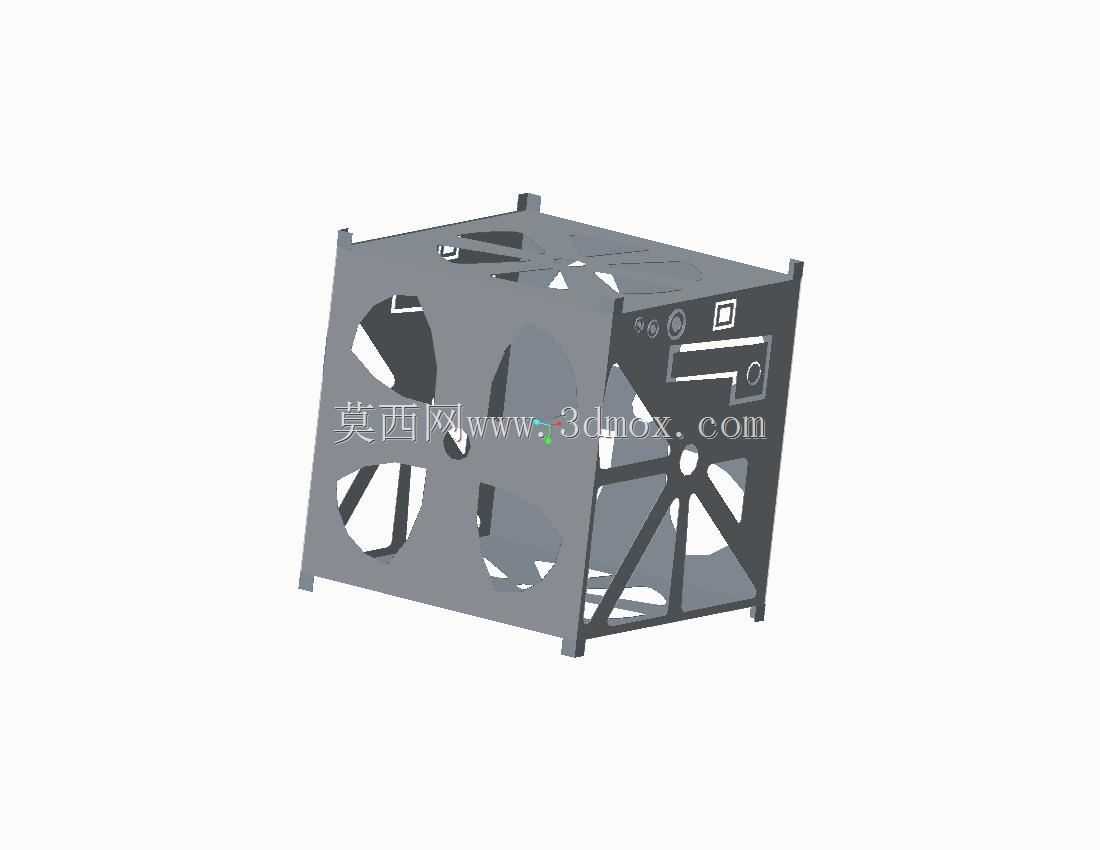

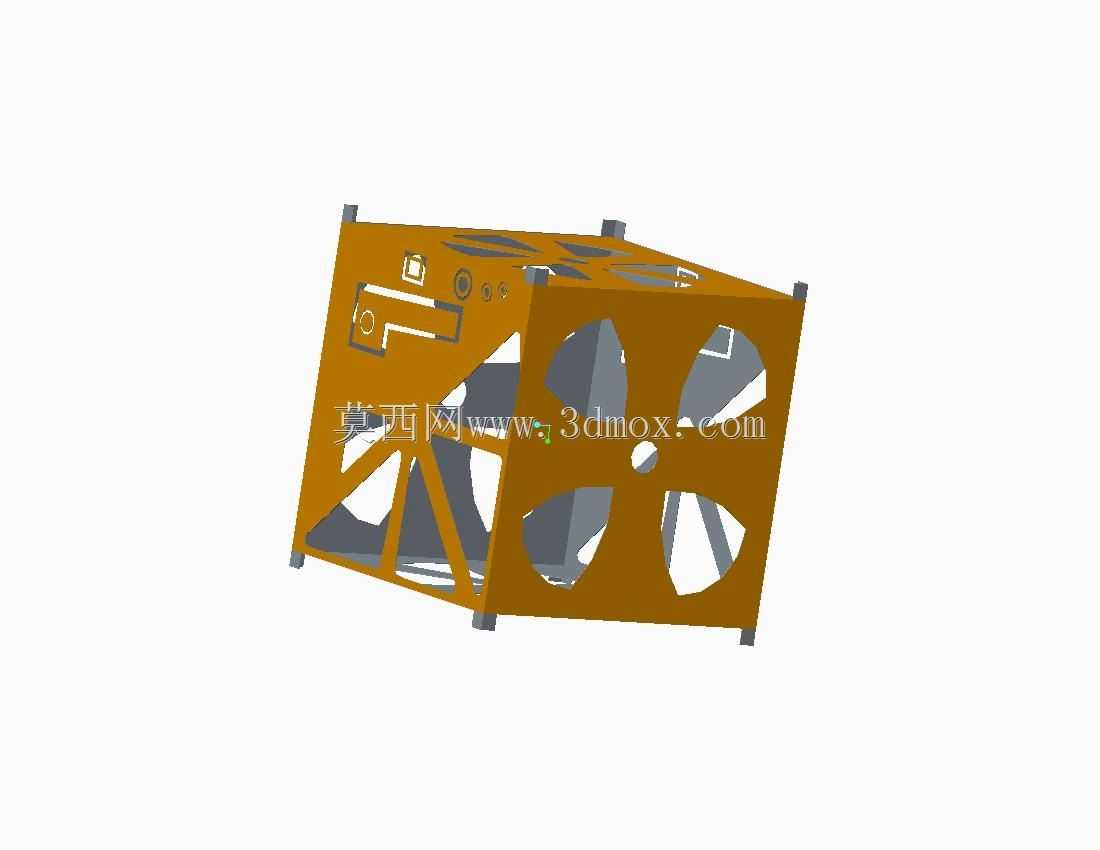

　　从结构本身来看，整个构件采用一体化镂空设计，六个面都做了大面积的材料去除，不是为了刻意做造型，而是从两个实际需求出发：一是减重，这类框架经常需要在实验平台上挪动位置，甚至要挂载到运动模拟台架上做动态测试，过大的自重会增加台架的负载，也会影响动态测试的响应精度，镂空之后的结构重量比实心立方体降低七成以上，单人就能完成搬运与位置调整；二是给安装在框架内部的器件留出操作与走线空间，不管是内置惯性测量单元、视觉标定块，还是布置信号线缆，镂空的窗口都能直接伸手操作，不用额外在框架上开工艺孔，也不会遮挡视觉传感器的采集视野。

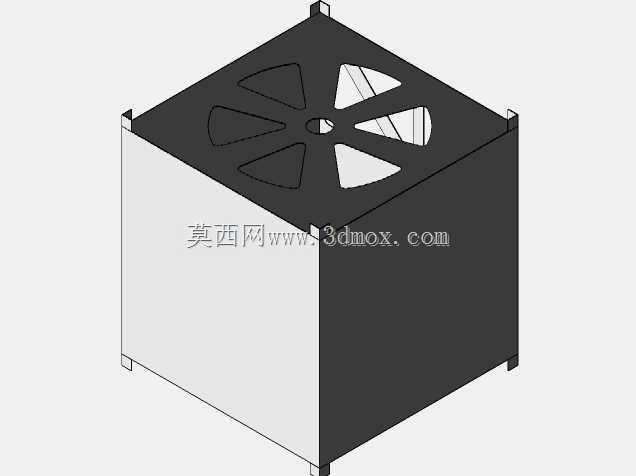

　　设计这类结构的时候，最先要卡的是棱边的直线度与相邻面的垂直度公差，正立方体的核心价值就是正交基准，如果相邻面的垂直度超差，后续所有基于这个框架做的标定数据都会带系统误差，所以建模阶段就要把安装支脚的定位基准统一到框架的几何中心，六个面的安装凸台都以中心原点做对称阵列，避免单侧公差累积。框架边角处的凸起支脚不是多余结构，一方面是作为整个框架的支撑点，把框架主体抬离安装平面，避免底面的镂空棱边直接接触台面造成磨损，另一方面支脚的端面做了统一的平面度处理，不管把框架放在哪个支撑面上，都能保证框架的棱边与安装平面保持垂直，不用额外调平。每个面上的镂空轮廓也不是随意切割的，大尺寸的扇形镂空是为了给大口径的视觉传感器留出通光路径，小尺寸的方形、圆形安装位是预留给不同规格的传感器固定座，建模的时候就把安装孔的位置做了对称排布，用户拿到模型之后可以直接根据自己的器件尺寸调整孔位，不用重新做整体框架的拓扑。

　　安装边界上，这类框架的外接立方体尺寸是严格按照常规实验台的安装空间设计的，整体边长控制在300毫米量级，既不会因为尺寸太小导致安装的传感器之间出现信号干涉，也不会因为尺寸过大超出常规光学动捕相机的有效采集范围。支脚的安装孔位采用通用的孔距设计，能直接固定在标准光学平台的螺纹孔阵上，也可以通过转接板固定到振动台、转台等动态测试设备上，不需要额外做定制转接件。框架的棱边宽度做了等宽设计，在做视觉标定的时候，棱边可以直接作为标定的特征线，不用额外在框架上贴标定标志物，减少前期准备的工作量。

　　实际使用中，这类结构除了实验室标定场景，还能作为小型机载设备的集成安装架，用在小型无人机或者探空火箭的载荷舱里，镂空结构既能降低载荷重量，对称的结构也不会给飞行载体带来额外的偏心载荷，各个面的安装位可以分别布置不同的探测传感器，实现多维度的数据同步采集。做结构强度校核的时候，重点要关注棱边与面交接处的应力集中，因为镂空之后的传力路径都是沿着棱边分布，在动态过载的情况下，交接位置容易出现应力集中，所以建模的时候在所有镂空轮廓的转角处都做了圆角过渡，避免锐角带来的应力集中问题，保证在常规的运输与使用过载下不会出现结构变形。另外，框架的表面没有做多余的凸台与装饰结构，所有的结构特征都是服务于安装与基准功能，没有冗余设计，不管是采用3D打印做快速原型，还是采用铝合金铣削做成品件，都能直接基于这个模型生成加工路径，不需要做额外的结构简化。
