赛车发动机专用活塞结构设计

　　在赛车动力系统的开发环节中，活塞作为燃烧室核心往复构件，直接决定了高负荷工况下的动力输出稳定性与整机可靠性，不同于民用动力的活塞设计，赛用场景下的活塞需要承受更高的爆压、更极端的热负荷以及更快的往复运动频率，每一处结构细节都需要匹配赛事级的动力调校需求。从实际装车的应用场景来看，这类活塞主要适配高转速赛车发动机，在直线加速、场地赛等持续高负荷输出的工况下，活塞需要在气缸内完成高频往复运动，将燃油燃烧产生的膨胀压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，整个工作循环中，活塞顶部直接接触高温燃烧气体，瞬时工作温度可超过上千摄氏度，同时还要承受交变的机械冲击载荷，这就要求活塞的结构设计必须兼顾热传导效率、结构强度与运动稳定性。

　　从结构设计思路来看，这款活塞的头部设置了多道环槽结构，分别用于安装气环与油环，气环的作用是密封燃烧室与曲轴箱之间的间隙，避免高温高压燃气窜入曲轴箱导致动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油损耗，环槽的加工精度直接决定了密封组件的工作寿命，赛用场景下环槽的轴向间隙需要经过反复调校，既要避免热膨胀后环卡滞在槽内，也要防止间隙过大导致环的泵油效应加剧。活塞顶部的燃烧室造型经过了针对性优化，能够匹配赛车发动机的喷油角度与点火正时，在压缩行程终点形成合理的涡流效应，让油气混合更加充分，提升燃烧效率，同时顶部的壁厚设计采用了渐变过渡结构，在保证足够强度承受爆压的前提下，尽可能降低顶部的热容量，让热量能够更快通过活塞环传递到气缸壁，由冷却系统带走，避免局部热点导致的爆震风险。

　　活塞的销座部分采用了加强筋结构与活塞主体过渡连接，活塞销孔的同轴度、圆柱度公差都控制在极小的范围内，确保活塞销能够在孔内平稳转动，同时将活塞承受的燃烧压力均匀传递给连杆，避免应力集中导致的销座开裂问题，赛用工况下活塞销的配合间隙相比民用机型会适当放大，以适应高转速下的热膨胀量，防止销与孔抱死引发拉缸故障。活塞裙部的型线设计采用了中凸变椭圆结构，这种设计能够在活塞工作受热膨胀后，裙部与气缸壁保持均匀的接触间隙，既可以起到导向作用，保证活塞往复运动的直线度，又能避免冷态下敲缸、热态下拉缸的问题，裙部表面的处理工艺也需要匹配赛用需求，通常会采用低摩擦系数的涂层处理，降低活塞与气缸壁之间的摩擦损耗，同时提升耐磨性能，适应高转速下的频繁往复摩擦。

　　从安装边界来看，这款活塞的外径尺寸需要与对应排量的气缸内径保持严格的配缸间隙，间隙值需要根据缸体材质、活塞材质的热膨胀系数以及赛事的工作温度区间计算确定，过大的间隙会导致活塞敲缸、密封性能下降，过小的间隙则会在热机状态下出现活塞胀死在气缸内的严重故障。活塞的总长度、压缩高度尺寸需要匹配对应的连杆长度、曲轴行程以及燃烧室压缩比设计要求，压缩高度直接决定了活塞在上止点时的顶部位置，进而影响发动机的实际压缩比，这一参数的偏差会直接改变发动机的动力输出特性，甚至引发活塞顶碰气门的严重故障。活塞销的内径、外径尺寸需要与连杆小头的衬套孔径、活塞销座的孔径完全匹配，卡环槽的位置与深度需要保证活塞销卡环能够可靠安装，防止高转速下活塞销轴向窜出刮伤气缸壁。

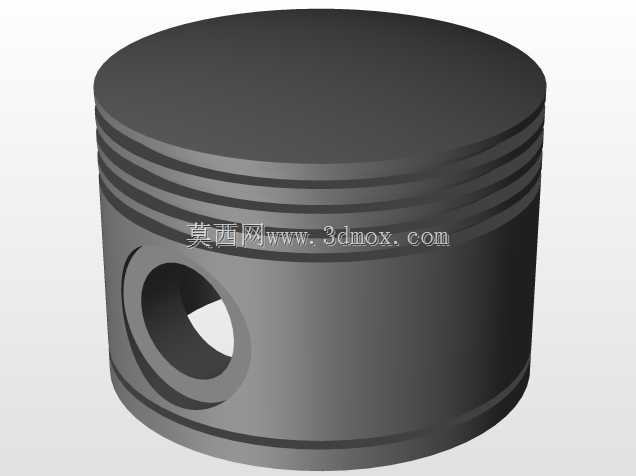

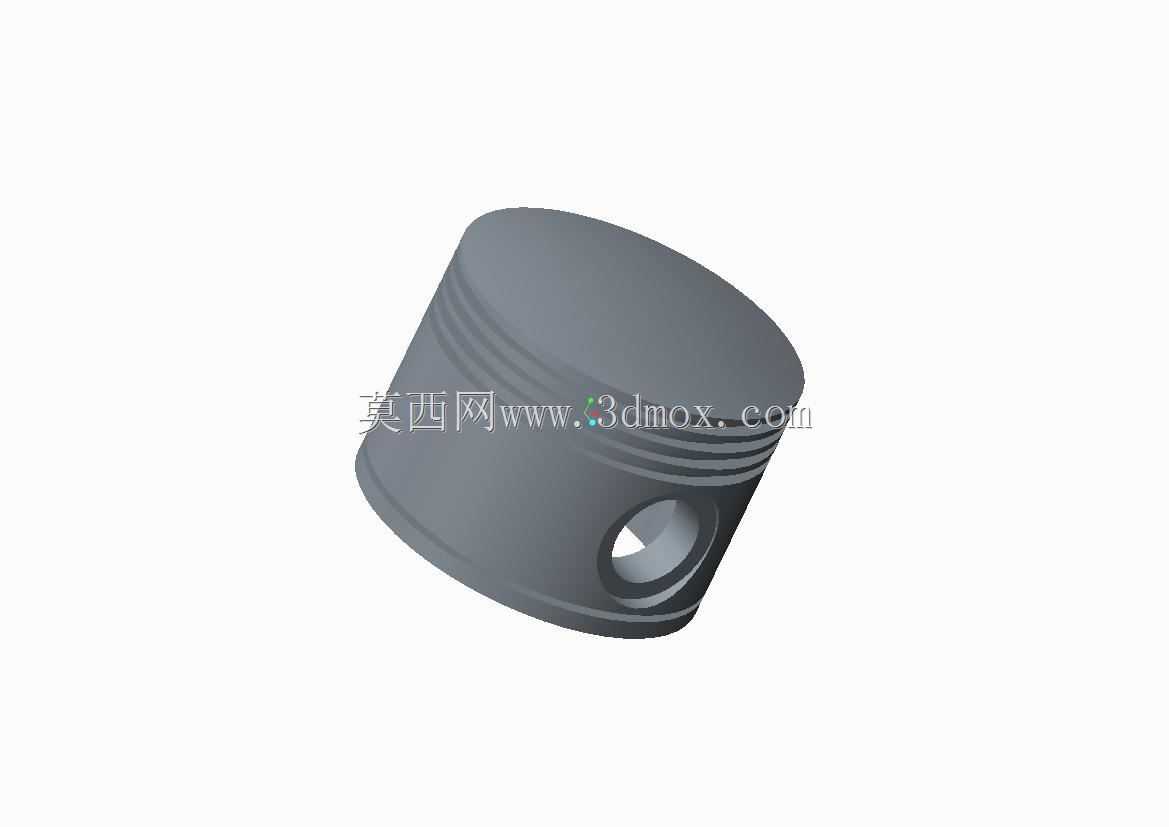

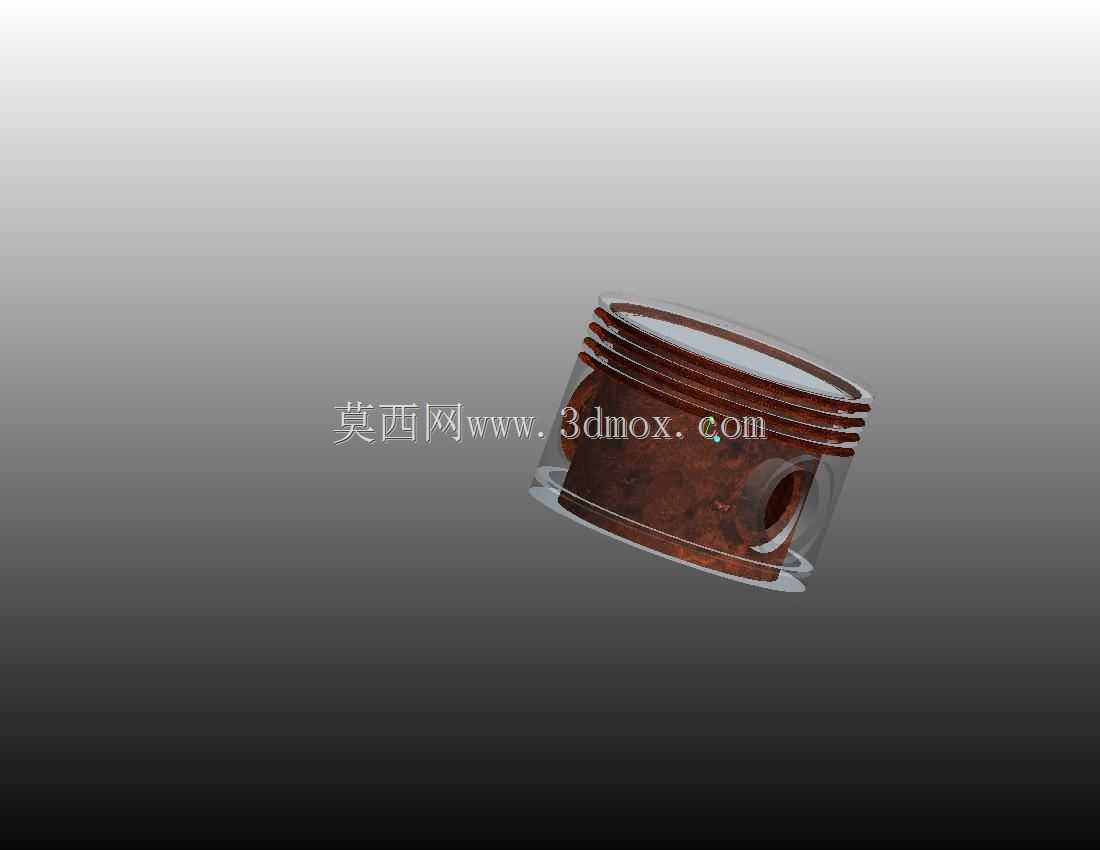

　　在实际的三维建模过程中，这类活塞的结构需要重点关注各部分的圆角过渡设计，所有的应力集中区域，比如环槽根部、销座与裙部的连接位置、加强筋的过渡区域，都需要设置合理的圆角半径，避免交变载荷下出现疲劳裂纹，同时建模时需要预留出热变形的补偿量，将工作状态下的热膨胀因素纳入结构设计的考量范畴，确保常温下的加工尺寸在热机工况下能够达到设计的配合要求。不同于民用活塞偏向耐用性、低成本的设计取向，赛用活塞的设计会在强度允许的前提下尽可能降低往复运动质量，减少曲轴连杆机构的往复惯性力，让发动机能够达到更高的转速上限，提升动力输出的响应速度，这就需要在结构上做更多的轻量化优化，比如在裙部非受力区域做减薄处理、在销座位置去除非必要的材料，但所有的轻量化设计都必须经过强度校核，确保在最高爆压、最高转速工况下不会出现结构失效。

　　从实际使用的角度出发，这类活塞的结构设计还需要考虑与周边组件的匹配性，比如活塞环的开口间隙、侧隙需要与环槽尺寸匹配，活塞销的润滑通道需要与连杆小头的油孔对齐，确保高转速下活塞销能够得到充分的润滑，避免干摩擦导致的烧蚀故障。在装配过程中，活塞的安装方向有严格的要求，顶部的气门避让坑、裙部的推力面方向都需要与发动机的转向、喷油位置对应，一旦装反会直接导致活塞碰气门、偏磨等严重故障。对于三维建模从业者而言，这类活塞模型的构建不能只停留在外形的还原上，更需要理解每一处结构背后的工程逻辑，从实际工况的载荷、热变形、配合关系出发，才能让模型具备实际的工程参考价值，而不是单纯的外观展示件。
