适配iPhone5与5s的雕花装饰手机保护壳

　　这款手机保护壳的建模工作，是围绕苹果iPhone5及同尺寸5s机型的装机适配需求展开的，日常做消费数码周边结构设计时，这类带外观装饰属性的保护件，往往需要在防护性能、外观表现力和装机贴合度三者间找平衡，不能只盯着造型好看忽略实际使用的可靠性。做结构前期首先要核对目标机型的外轮廓边界，包括机身侧边的按键凸起位置、底部充电接口与出声孔的开孔范围、背部摄像头与闪光灯的避让区域，还有机身四个圆角的弧度参数，这些尺寸如果出现0.1mm级的偏差，装机时就会出现顶膜、按键卡滞、开孔对位不准的问题，实际建模时先以真机点云扫描的外轮廓为基准，向内预留0.15mm的装配间隙，避免壳体注塑成型后的收缩变形导致装机过紧。壳体主体采用常规的全包边结构，

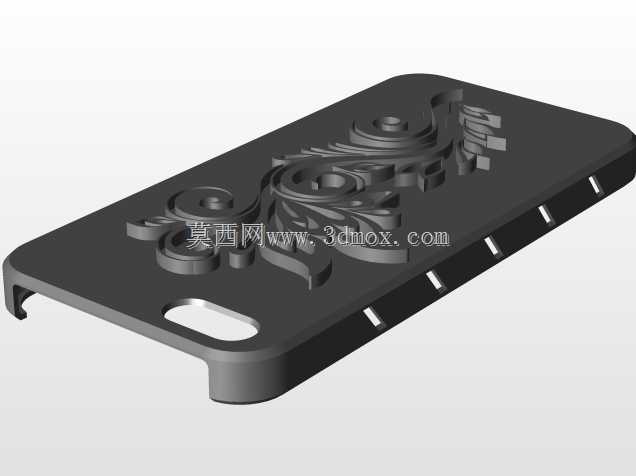

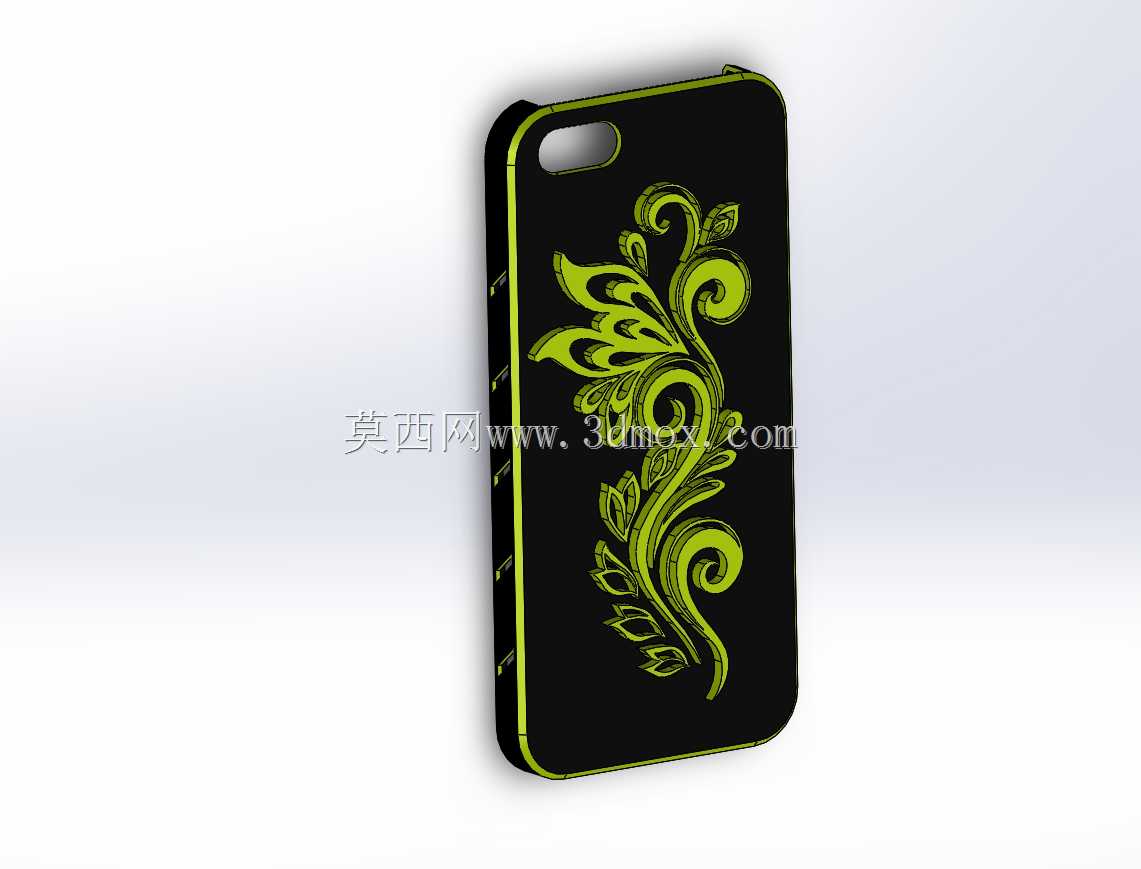

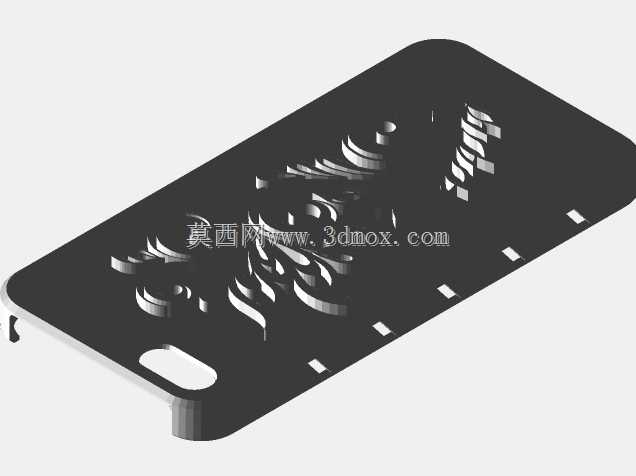

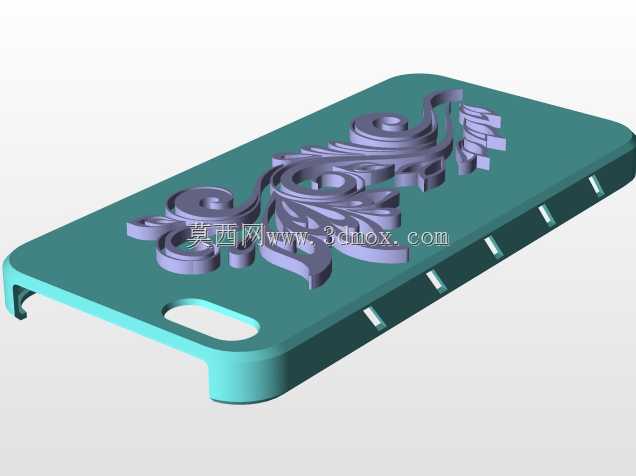

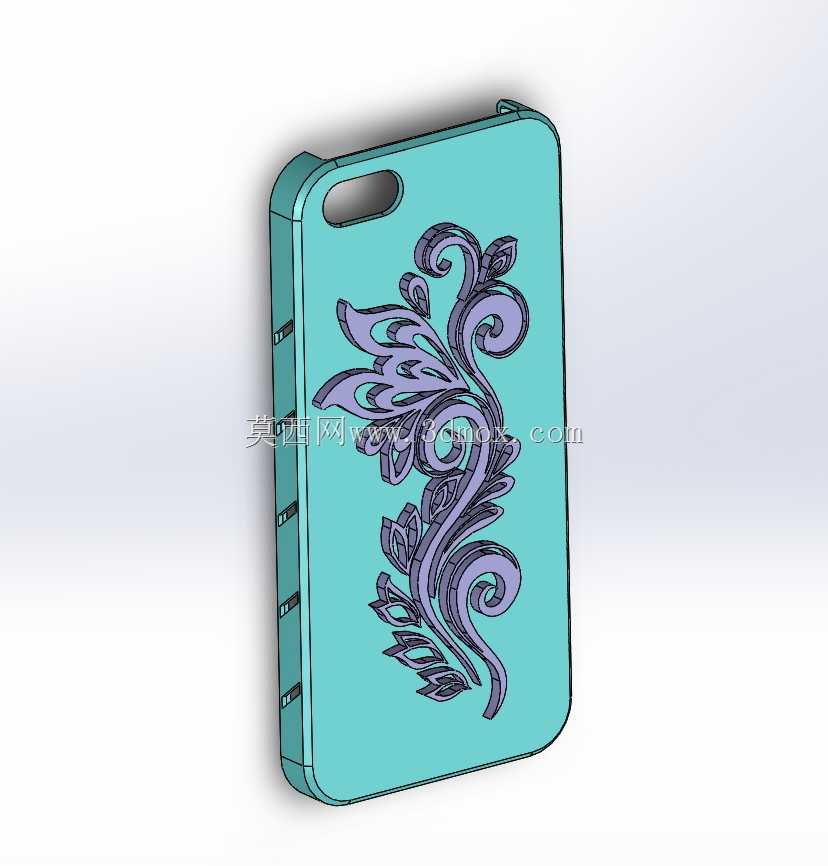

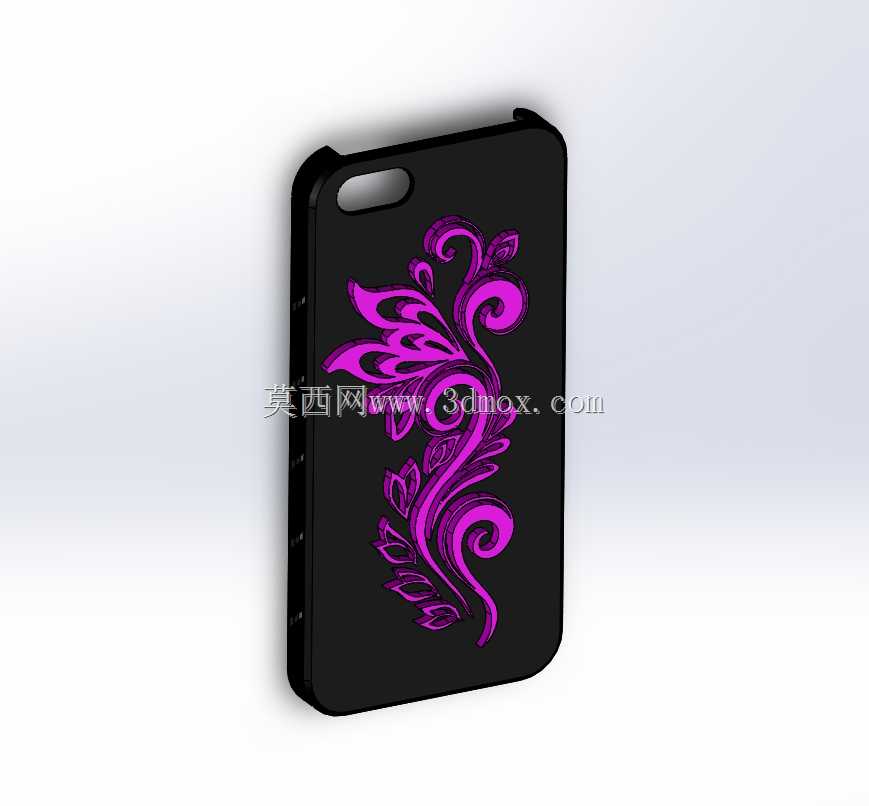

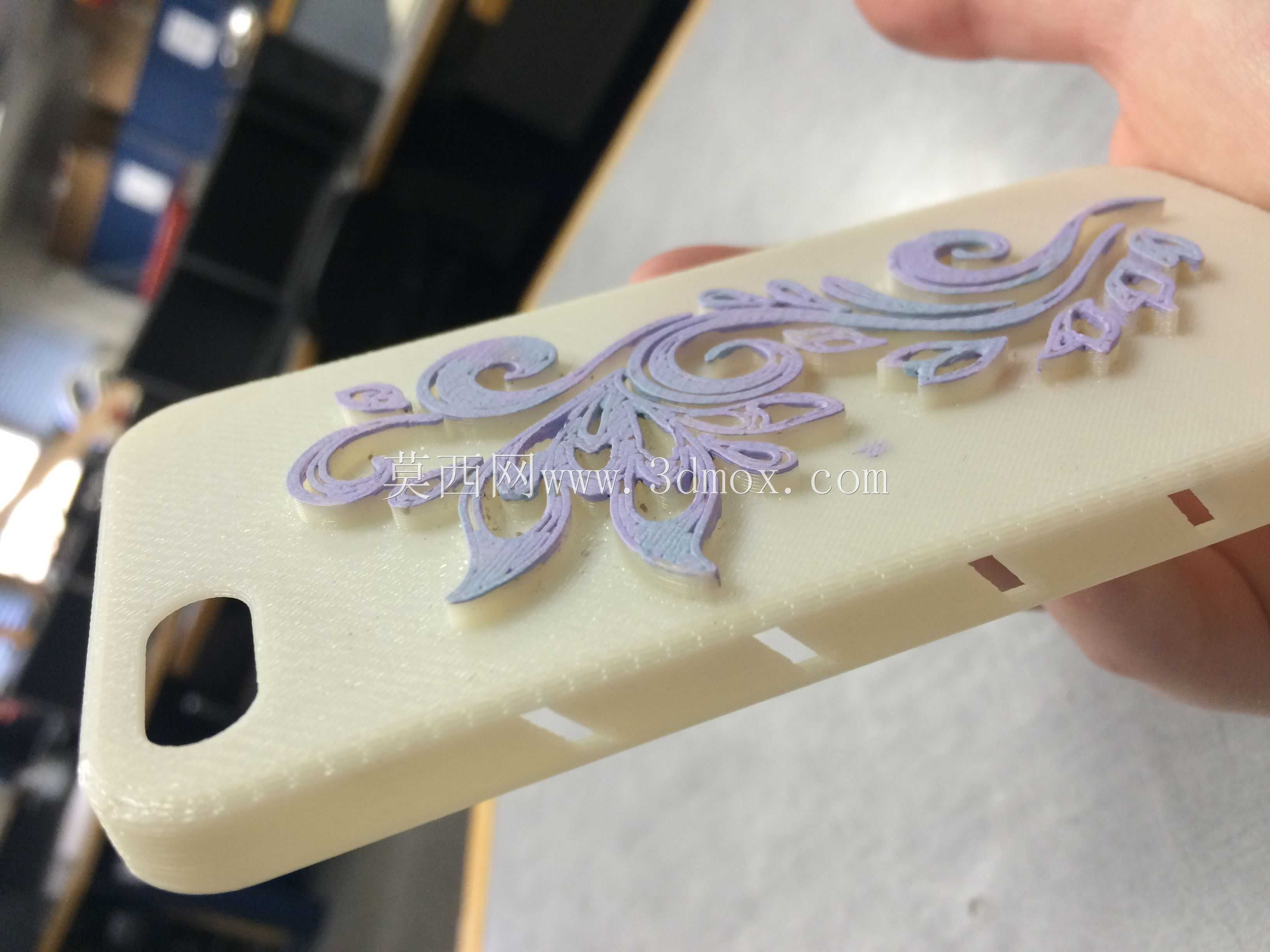

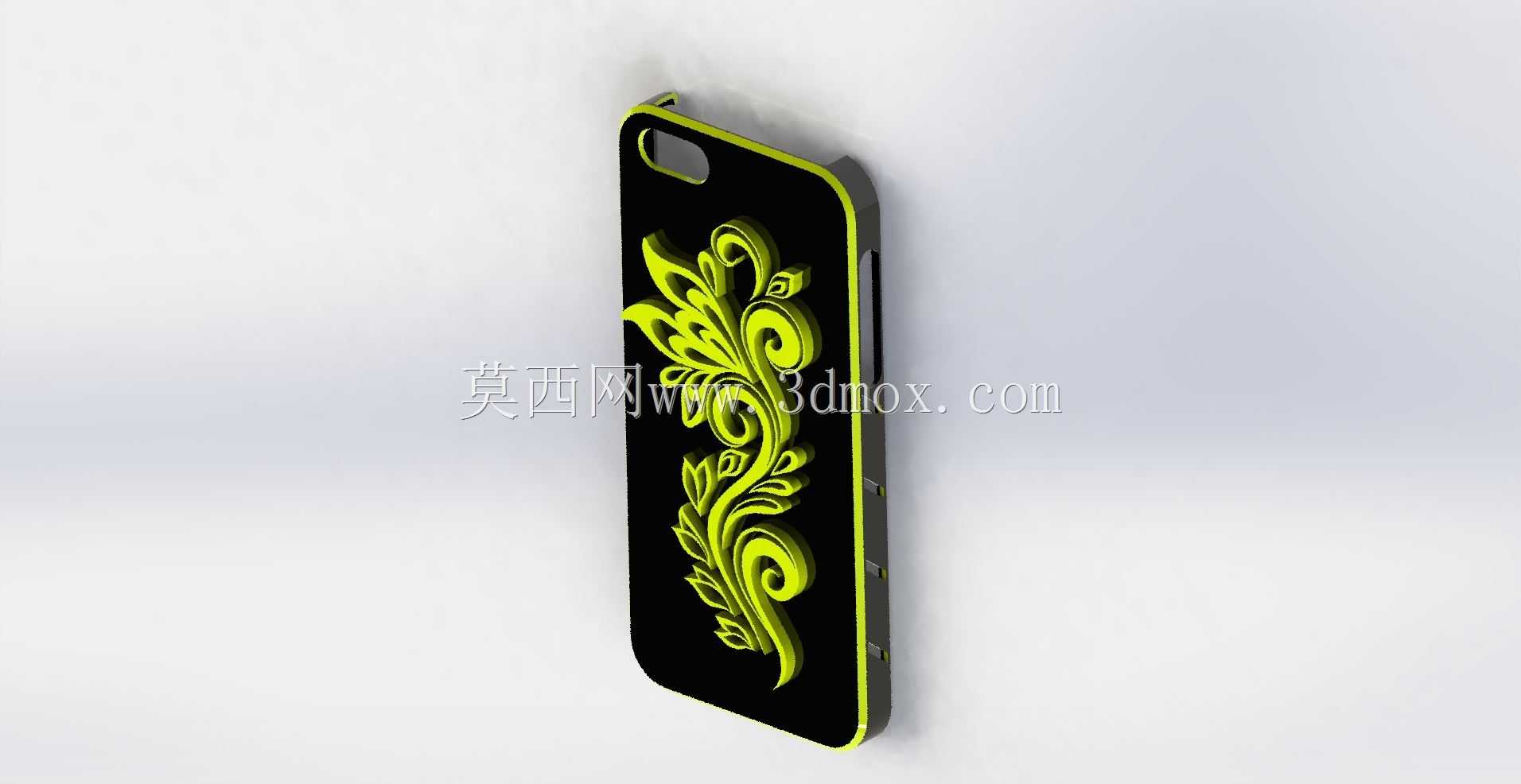

　　侧边厚度控制在1.2mm，背部主体厚度1.0mm，这个厚度区间既能保证日常跌落时的缓冲性能，也不会让整机握持时显得过于厚重，摄像头位置的开孔做了0.3mm的凸起唇边，能在手机平放时让镜头表面不直接接触桌面，减少镜片刮花的概率。外观面上的卷草纹雕花是这款壳体的设计重点，建模时没有采用简单的贴图拉伸方式，而是先在背部基准面上绘制流畅的单线条纹样轮廓，再做0.2mm的凸起浮雕处理，纹样边缘做R0.1mm的圆角过渡，避免浮雕棱角过于尖锐导致握持硌手，同时也能减少注塑生产时的尖角应力集中问题，降低成型后纹样边缘崩缺的不良率。纹样的布局沿着壳体背部纵向中轴线偏侧排布，既避开了中间苹果logo的常规展示区域，也不会和摄像头开孔产生视觉冲突，

　　卷草纹的曲线走向顺着握持时手指的自然滑动方向，日常拿取时手指划过浮雕区域不会有明显的阻滞感。从实际应用场景来看，这类保护壳主要面向日常通勤、办公场景下的手机防护需求，除了基础的防刮、防轻微跌落磕碰功能外，个性化的雕花外观也能满足用户的装饰需求，和市面上千篇一律的纯色保护壳形成视觉差异。建模过程中特意对壳体的内表面做了微磨砂处理的结构预留，内表面不需要做高光面，既能减少壳体和手机后盖之间的吸附水印，也能在装机时减少摩擦阻力，提升装配顺畅度。侧边的按键位置做了一体化的按键凸起结构，没有做单独的分体按键，这样可以减少装配零件数量，提升壳体整体的结构强度，按键凸起的位置和真机按键的接触面积控制在80%以上，保证按压时的手感反馈清晰，

　　不会出现按动虚位。壳体的四个边角位置做了额外的0.2mm加厚缓冲结构，这是因为日常使用中手机跌落时70%以上的冲击都集中在四个边角位置，局部加厚的结构可以在跌落时吸收更多冲击能量，降低机身受冲击损坏的概率。开孔位置的边缘都做了R0.2mm的圆角处理，避免开孔边缘的锐边在拆装时刮伤手机机身，也能减少使用者插拔数据线时被锐边划到的可能。整体建模时把壳体的分型面设置在侧边厚度的中线上，这样的分型位置可以让注塑生产时的合模线落在握持时不容易接触到的位置，后续不需要额外做大量的合模线打磨工序，提升生产效率的同时也能提升握持的手感。浮雕纹样的深度控制也经过反复验证，0.2mm的凸起高度既可以让纹样有明显的触感和视觉层次感，也不会因为凸起过高导致壳体在口袋里勾挂织物，日常取放更加顺畅。
