透明窄口直身玻璃储液容器结构设计

　　日常接触的窄口直身玻璃储液容器，在食品、日化、实验室耗材领域都有极广的适配场景，从低温鲜奶分装、风味饮品灌装，到实验室试剂常温存储，这类容器的结构合理性直接影响灌装效率、密封可靠性与使用安全性。做这类薄壁玻璃件的三维结构设计时，首先要锚定实际使用的全流程工况：从玻璃厂的吹制成型脱模，到灌装线的高速上瓶、旋盖，再到终端用户的手持倾倒、清洗复用，每个环节的受力边界都要在建模阶段提前校核。

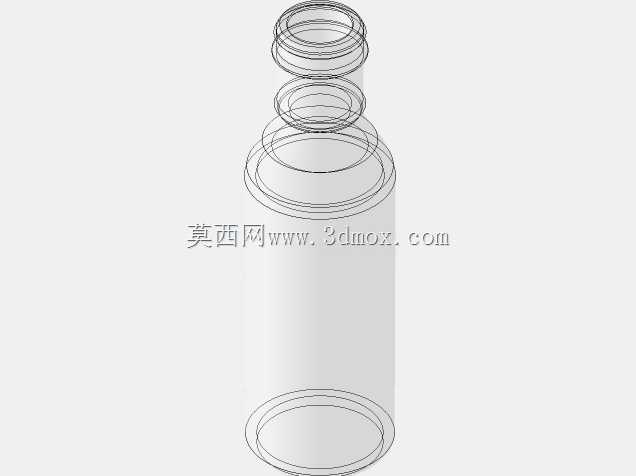

　　先看瓶口结构，这个模型做的是标准螺纹瓶口，螺纹牙型采用圆弧过渡的梯形牙，没有尖锐棱角，一来是避免玻璃成型时应力集中导致的冷爆裂纹，二来是配合标准旋盖时，密封胶圈能和瓶口端面完全贴合，不会出现牙型错位导致的漏液问题。瓶口的加厚圈设计是关键，比瓶身壁厚多出1.2mm，这个尺寸是经过反复验证的——灌装线的旋盖头下压时，瓶口要承受0.3MPa左右的轴向压力，如果壁厚和瓶身一致，很容易在高速旋盖时出现瓶口崩缺，加厚之后既能承受旋盖压力，也能在日常拧盖时避免磕碰碎裂。瓶口内径做了18mm的收敛设计，既适配市面上常见的导流塞，也能控制倾倒时的液体流速，不会因为口径过大导致液体直冲洒出。

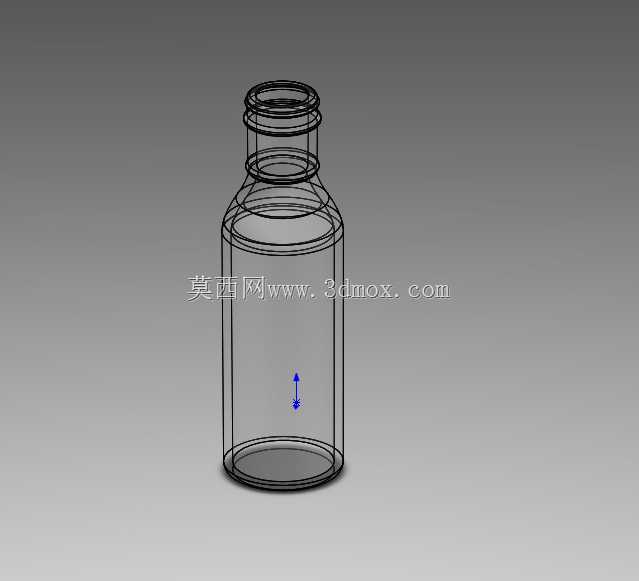

　　瓶身部分采用直筒等径设计，没有多余的曲面凹凸，这个设计不是为了省建模功夫，而是兼顾了生产与使用两端的需求：吹制时直筒结构的玻璃料胚延展更均匀，壁厚差能控制在±0.2mm以内，不会出现局部过薄受温差炸裂的问题；灌装线的输送轨道上，直身瓶的定位精度更高，不需要做额外的仿形治具就能实现平稳输送，贴标环节也能让标签完全贴合瓶身，不会出现褶皱翘边。瓶身和瓶口的过渡段做了大半径圆弧收腰，圆弧半径达到22mm，这个过渡段是应力释放的核心区域，玻璃制品最怕截面突变带来的应力集中，大圆弧过渡能让吹制时的玻璃料流顺畅过渡，也能在瓶子受侧向冲击时，把冲击力分散到整个瓶身，不会在过渡位置直接断裂。

　　瓶底部分做了内凹式的球面底，内凹深度3mm，边缘做了2mm宽的磨砂支撑圈，这个设计解决了两个实际问题：一是玻璃吹制时，瓶底的合模线位置容易出现凸起，内凹球面加支撑圈的结构，能让瓶子放置在平面上时完全平稳，不会出现晃荡的情况；二是内凹结构能提升瓶底的抗冲击能力，日常放置时如果不小心轻放，球面结构能分散冲击力，避免瓶底直接受冲击开裂。整个瓶身的壁厚控制在1.8mm，这个厚度是兼顾强度与轻量化的平衡点：太薄的话，日常使用时稍微磕碰就会碎裂，太厚则会增加玻璃原料成本，同时瓶子自重过大，运输环节的物流成本也会上升。

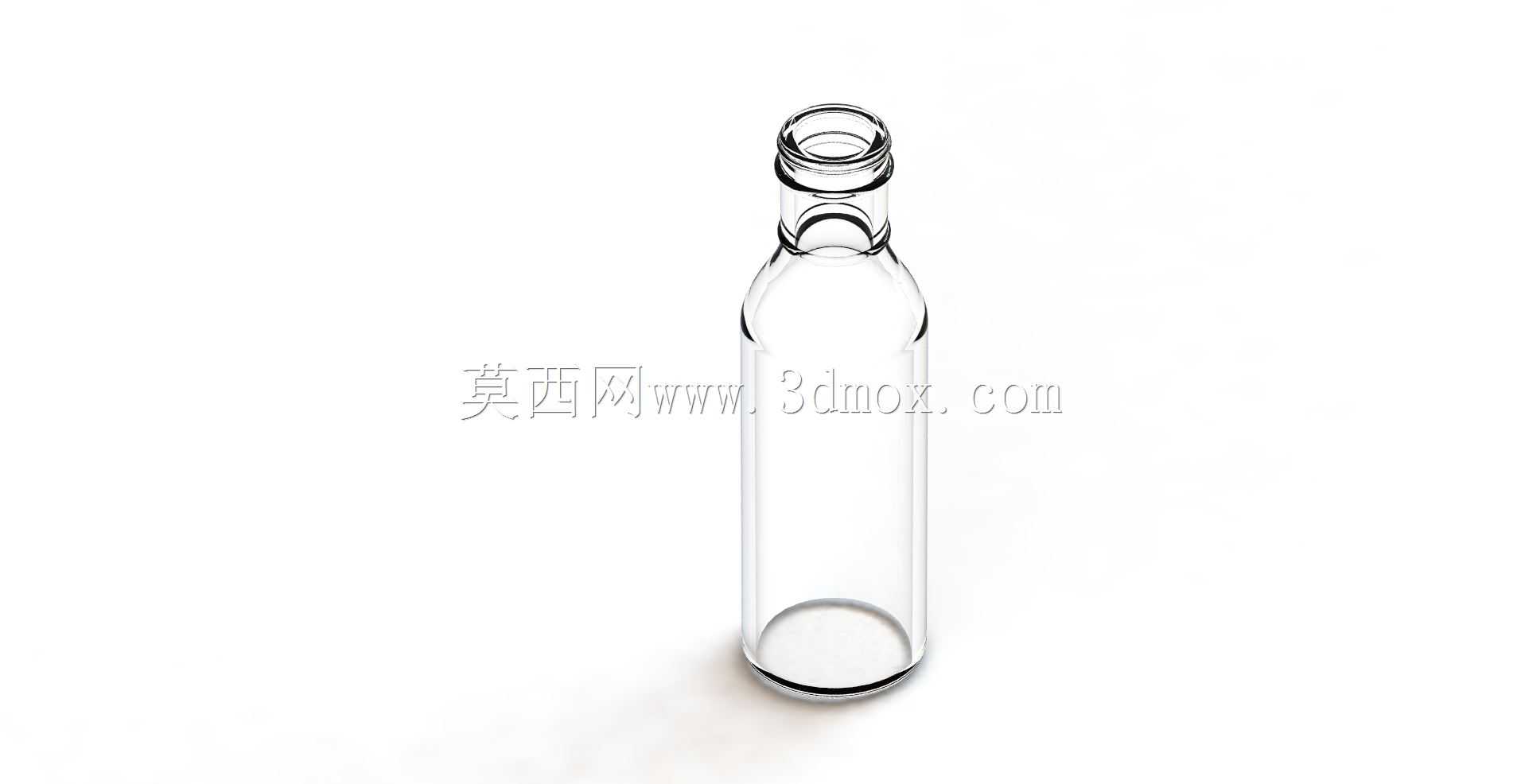

　　从安装适配的边界来看，这个容器的整体外径控制在52mm，能适配市面上绝大多数标准杯架，不管是家用冰箱的门架、车载杯架还是实验室的试管架，都能直接放置，不需要额外定制适配配件。整体高度185mm，满装容量控制在300ml左右，刚好符合单人单次饮用的容量需求，也不会因为容量过大导致液体长时间存放变质。建模时所有的过渡圆角都做了相切约束，没有出现硬边，不仅是为了渲染效果真实，更是为了后续开模时，模具的加工能直接用三维模型走刀，不需要额外修整圆角，减少模具加工的工作量。另外，整个模型的壁厚做了均匀化处理，抽壳时的偏差控制在0.1mm以内，避免吹制时出现料厚不均导致的变形问题，也能让后续的有限元应力分析结果更贴近实际生产的成品状态。

　　这类玻璃容器的设计看似简单，实则每个尺寸都对应着实际生产与使用的具体需求，没有多余的装饰性结构，所有的几何特征都是为了提升成型良率、使用可靠性与场景适配性，做三维建模时不能只追求外观好看，要把每个结构对应的工况需求吃透，才能做出能直接落地生产的结构模型。
