星球大战卢克天行者光剑手柄结构设计

　　本次呈现的光剑手柄结构，核心面向影视道具复刻、主题周边开发、cosplay装备制作等场景，在结构设计上完全遵循原作道具的握持逻辑与外观比例，兼顾静态展示的还原度与手持把玩的结构强度。从实际用途来看，该结构既可以作为1:1比例收藏摆件的核心主体，也可通过预留的内部腔体加装发光组件、音效模块，制作成可触发声光效果的互动道具，适配线下主题展陈、影视同人创作、定制周边生产等不同场景的使用需求。

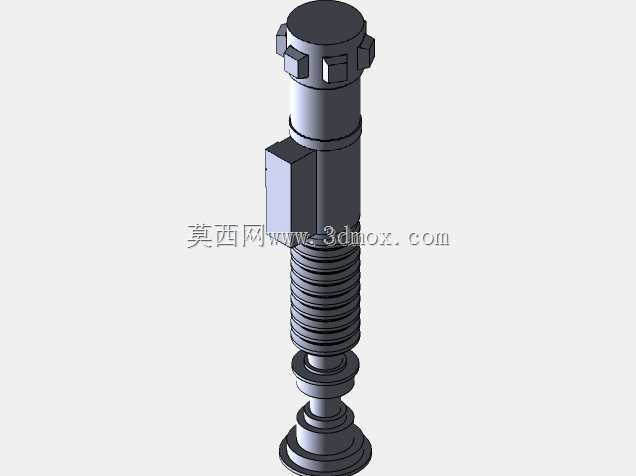

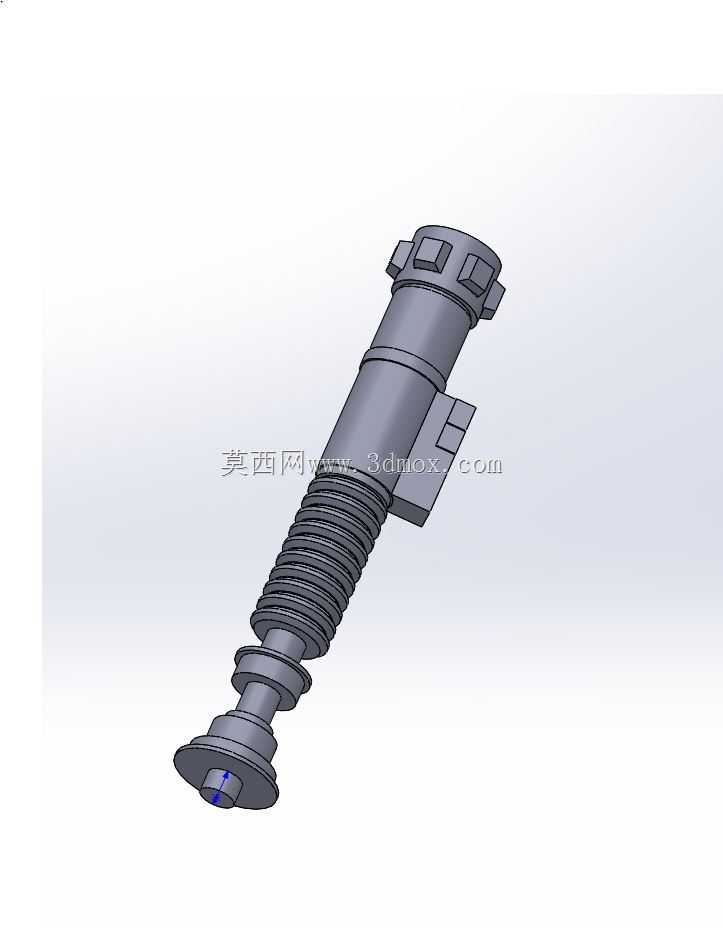

　　在功能特性设计上，手柄整体做了分段式的结构拆分，靠近尾端的碟形限位凸缘完全贴合人体握持时的手掌根部轮廓，握持时手腕自然下垂状态下，凸缘能够卡在掌根位置，避免挥动手臂时手柄从手中滑脱；中段的波纹防滑段做了等距的环形凸起，每道凸起的圆角半径控制在1.2mm，既保证握持时手指与接触面的摩擦力足够，又不会因为棱角过于尖锐造成握持不适感，长时间手持也不会出现压痕。靠近前端的功能模块安装位，预留了两个矩形的卡槽结构，对应原作道具上的调节按键位置，卡槽的深度为3mm，既可以安装仿真的按键装饰件，也可以在加装电子组件时放置实体触发开关，不需要额外对结构进行二次切削加工。顶部的多段式卡箍结构，做了等角度分布的矩形凸块，对应光剑剑刃的安装锁紧结构，凸块的公差控制在±0.1mm，能够适配常规直径的透明PC剑刃管材，安装后不会出现松旷晃动的问题。

　　设计思路上，整体采用自顶向下的建模逻辑，首先确定手柄的整体握持轴线，以成年人手掌平均握持长度185mm为基准，划分尾端握持段、中段防滑段、前端功能段、顶部剑刃连接段四个部分，每一段的衔接位置都做了15度的过渡锥面，避免直角衔接带来的外观割裂感。内部腔体做了阶梯式的设计，尾端腔体直径22mm，可放置常规的18650电池组，中段腔体直径28mm，可容纳音效板与驱动电路板，前端腔体直径32mm，可放置高亮LED灯珠与聚光透镜，各段腔体之间预留了2mm的壁厚，既保证整体结构的抗冲击强度，即使从1.2米高度自由落体到水泥地面也不会出现壳体开裂，又尽可能控制整体重量，成品装配后总重量控制在380g左右，长时间单手持握不会出现手臂酸胀的问题。

　　外形尺寸与安装边界方面，手柄整体总长度为280mm，最大外径位于顶部卡箍位置，为45mm，尾端碟形凸缘的直径为52mm，是整个结构的最大外轮廓边界。安装剑刃时，剑刃的插入深度为40mm，通过顶部卡箍上的三个径向螺丝孔进行锁紧，螺丝孔采用M3的标准螺纹，不需要定制特殊紧固件，使用常规的内六角螺丝即可完成固定。尾端位置预留了直径8mm的充电孔位，可加装常规的DC充电接口，不需要拆解手柄即可完成内部电池的充电操作。所有外露的结构棱边都做了0.5mm的圆角倒钝处理，没有尖锐的边角，在日常把玩、展陈搬运过程中不会划伤手部或者剐蹭周边展品。结构的各个拆分零件都设计了对应的止口定位结构，装配时不需要额外的治具定位，依靠止口的配合即可保证各段的同轴度，装配后整体的径向圆跳动误差不超过0.2mm，外观上不会出现明显的段差错位。
