降噪绝缘百叶窗结构三维设计作品

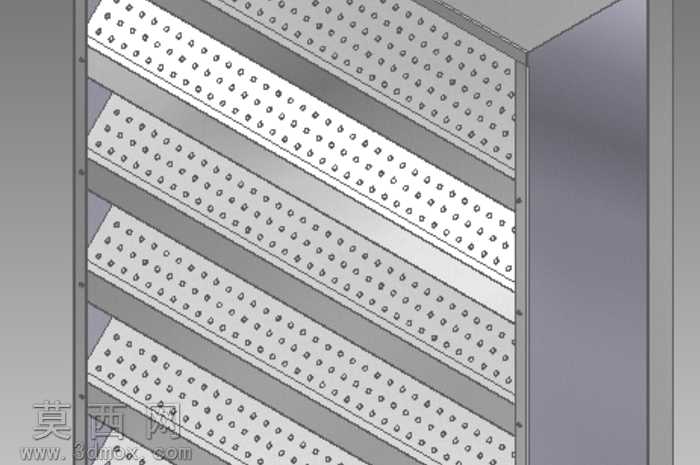

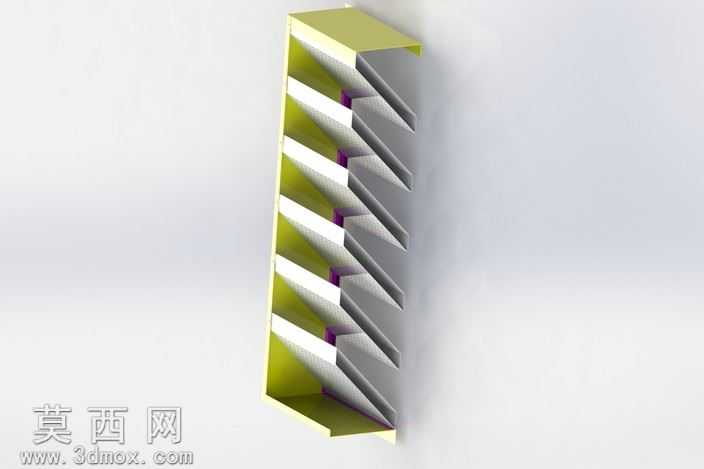

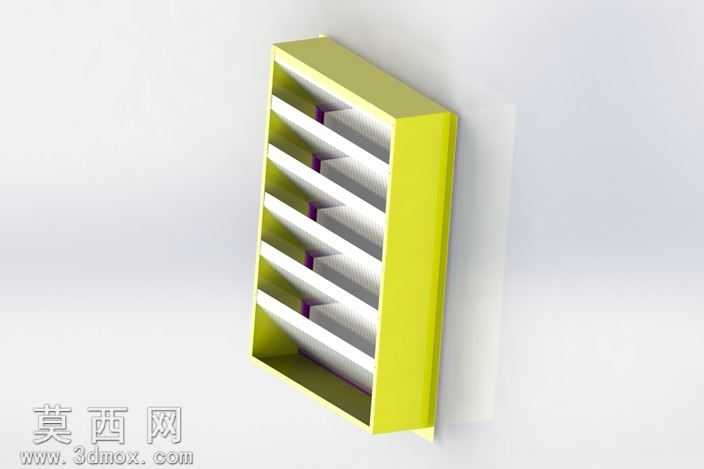

本作品为Enclouser配套的降噪绝缘百叶窗三维建模作品，建模过程中严格遵循工业通风构件的设计逻辑，首先完成整体框架的基准搭建，采用等距阵列的方式排布百叶叶片，每片叶片表面均匀布设密集的通风微孔，在保障空气流通效率的同时，通过微孔结构打散气流路径，实现气流降噪的核心功能。建模阶段对叶片的倾斜角度做了精准参数化设定，既保证外部液体、杂物不会直接透过百叶进入柜体内部，也能让气流在叶片间形成缓流路径，降低风噪产生的概率。材质设定上，框架部分采用哑光冷轧钢材质模拟金属柜体的安装基座，叶片部分赋予绝缘复合板材材质，适配电气柜体的绝缘防护需求，表面做细微的磨砂质感处理，还原工业绝缘板材的真实触感，微孔边缘做微小的倒角处理，避免实际生产加工中出现锐边毛刺的问题。结构设计上，叶片与侧边框架采用嵌入式卡扣连接结构，无需额外焊接工序即可完成组装，侧边框架预留标准安装孔位，可直接与Enclouser柜体的侧边边框完成适配安装，整体结构无突出外露部件，外观平整简洁。设计思路围绕电气柜体的通风散热、绝缘防护、降噪三大核心需求展开，区别于普通民用百叶窗，本作品在叶片间距、开孔率、倾斜角度上都做了针对性优化：开孔率控制在合理区间，既满足柜体内部散热的通风量要求，也能通过多层叶片的错位排布阻挡外部视线，实现柜体内部结构的遮挡防护；绝缘材质的选用避免了叶片与柜体框架之间形成导电通路，提升电气设备的使用安全性；多层带孔叶片的组合结构，让气流穿过百叶时经过多次微孔分流、叶片间折返，有效降低气流穿过时产生的噪声，适配对噪音控制有要求的电气设备 enclosure 使用场景。渲染阶段采用正交视角展示百叶的内部层叠结构，清晰呈现叶片排布规律与微孔分布特征，金属框架的暗灰色调与绝缘叶片的浅灰色调形成柔和区分，让观看者可以直观理解产品的结构层次与功能分区，整体建模尺寸符合工业柜体的通用安装标准，可直接用于生产参考、装配模拟以及产品展示场景。
