泵驱动适配器用花键驱动轴结构设计

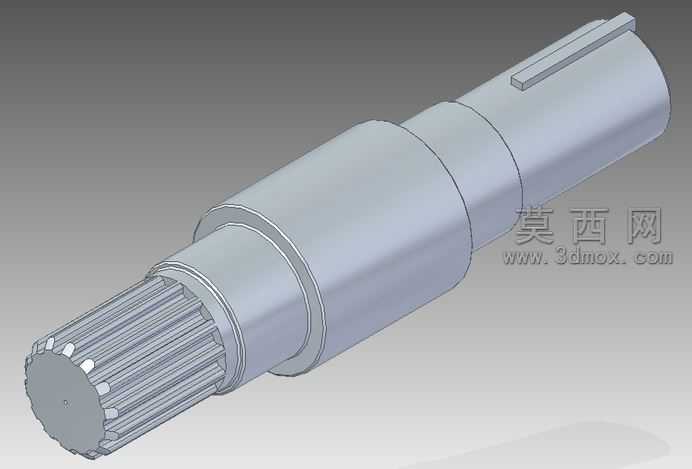

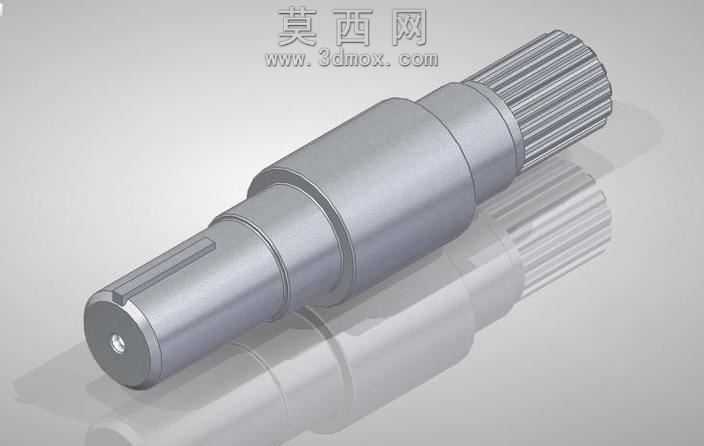

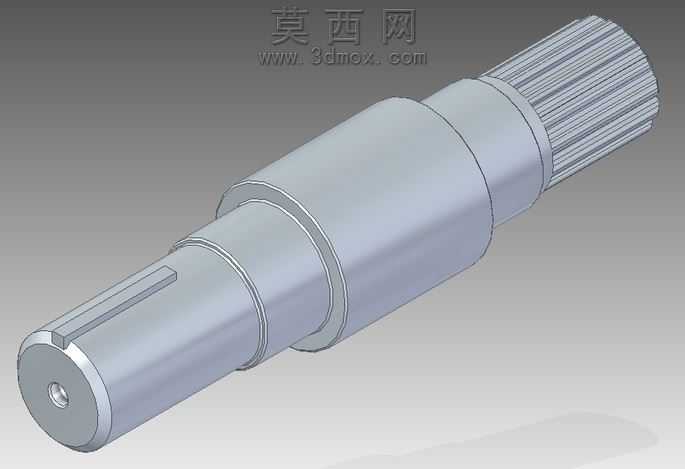

本模型为泵驱动适配器配套的驱动轴零件，采用三维参数化建模方式完成全结构构建，建模过程严格遵循机械轴类零件的设计规范，先以旋转凸台命令生成轴的主体阶梯轴胚体，精准控制各轴段的直径、长度尺寸公差预留量，保证各阶梯轴肩的定位端面垂直度符合装配要求。针对轴端的动力输入段，采用渐开线花键特征建模，通过参数化定义花键的模数、齿数、压力角等核心参数，生成均匀分布的外花键齿结构，齿面过渡圆角做了优化处理，避免应力集中导致的传动失效。在轴身的传动配合段，设计有平键键槽结构，通过切除拉伸命令精准生成键槽轮廓，键槽的对称度、深度尺寸严格按照传动配合公差要求设定，保证与配套传动轮的周向固定可靠性。轴的末端中心设计有中心工艺孔，用于轴类零件加工时的定位装夹，同时轴身各轴段之间均设计有退刀槽、过渡圆角结构，既满足机加工工艺要求，也能有效降低轴肩位置的应力集中系数。材质设定上选用合金结构钢作为零件基材，渲染时赋予金属哑光钢材质，调整材质的粗糙度、金属度参数还原真实加工后的轴类零件表面质感，对花键齿面、配合轴段做了高光区分处理，清晰展示各功能段的结构差异。设计过程中充分考虑该轴作为泵驱动适配器核心传动件的受力特性，对花键段、键槽配合段做了结构强度校核对应的结构优化，保证动力传递过程中的扭矩承载能力，各轴段的直径变化梯度符合轴类零件的等强度设计思路，避免截面突变带来的强度薄弱点。整体建模过程特征树逻辑清晰，各特征参数可编辑调整，能够直接用于后续的工程图生成、装配干涉检查以及有限元受力分析，完整还原了该驱动轴从设计构思到三维实体落地的全流程结构细节，可直接用于泵驱动适配器的虚拟装配验证、传动结构运动仿真等工作场景。
