英制规格旋转唇形油封密封件

　　做液压系统、传动箱维护和新设备结构设计的工程师，多半都跟旋转唇形密封件打过交道，这类看着不起眼的环形橡胶金属复合件，恰恰是决定旋转轴系服役寿命的核心易损件，一旦密封失效，轻则出现润滑油渗漏造成工位污染，重则外界粉尘、切削液、水汽侵入轴承配合面，短时间内就会造成滚道点蚀、轴颈磨损，整套传动组件提前报废。

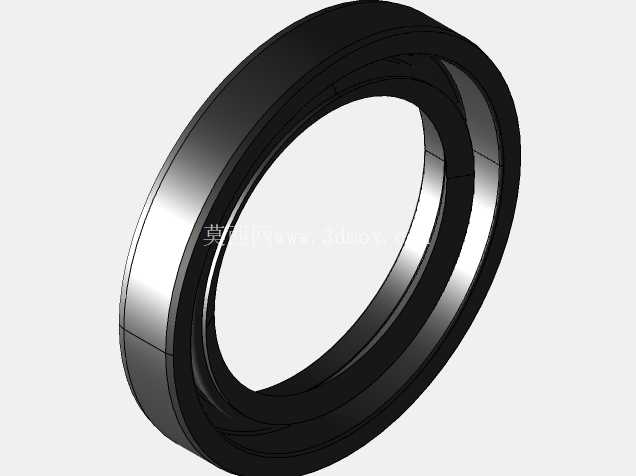

　　这次建模还原的是派克EPS5350系列的英制规格旋转唇形油封，拿到实物测绘参数的时候最先注意到的是它的尺寸体系，2.25x3.25x0.50的英制标称，对应实际适配的轴颈直径、腔体安装孔径、密封件轴向宽度都严格遵循美标密封件安装公差要求，做出口设备设计或者老款进口设备维保替换的工程师应该很熟悉，这类英制油封的安装槽尺寸跟公制油封的倒角、粗糙度要求有细微差别，如果直接拿公制密封件的安装槽参数套用，很容易出现安装时唇口切边、压装后外圈跟腔体配合过盈量不足渗漏的问题。

　　从结构设计逻辑来看，这款油封采用的是外包金属骨架加内置橡胶唇口的经典结构，金属外圈做了细微的滚花纹理处理，压入腔体安装孔的时候能通过过盈配合形成静态密封面，避免密封件跟安装腔体之间出现随轴转动的跟转问题，也能抵消腔体加工时细微的圆度误差，保证静态密封的可靠性。唇口部分采用的是带预紧弹簧的单唇设计，弹簧的箍紧力经过标定，既能在轴高速旋转的时候让唇口跟轴颈表面保持稳定的接触压力，又不会因为接触比压过大造成唇口异常磨损、温升过高导致橡胶老化加速。

　　实际选型应用的时候，这类油封的适配场景覆盖很广，从齿轮箱输出轴、液压泵输入轴，到电机端盖的旋转密封、输送机托辊的轴端密封都能见到同结构产品的身影，设计安装结构的时候需要注意几个核心边界：首先是轴颈的表面粗糙度，必须控制在Ra0.2到Ra0.8之间，太光滑会导致唇口跟轴面之间无法形成稳定的润滑油膜，干磨状态下几百小时就会磨坏唇口，太粗糙则会直接刮伤唇口的密封接触面，安装后短时间就会出现渗漏；其次是安装时的导入倒角，腔体孔口和轴端都要做15到20度的导入倒角，倒角表面不能有毛刺、飞边，压装的时候要使用专用套筒均匀施力，不能用锤子直接敲击油封外圈，避免骨架变形导致密封失效。

　　建模过程中特意还原了唇口的接触角度细节，常规工作状态下唇口跟轴面的接触带宽度控制在0.3到0.5毫米之间，这个宽度是平衡密封性能和摩擦阻力的最优区间，接触带过宽会增大摩擦扭矩，造成能耗上升和唇口温升过快，接触带过窄则会导致接触比压过大，磨损速度加快。另外金属骨架的厚度、橡胶层的包覆厚度也严格按照实物比例还原，做装配干涉检查的时候，可以直接导入装配体验证安装间隙，避免出现轴肩、腔体台阶跟油封发生干涉的问题。

　　很多刚入行的工程师做密封选型的时候，往往只关注内径外径宽度三个尺寸参数，忽略了密封件的线速度适配范围、工作温度区间、跟接触介质的相容性，这款油封的橡胶材质采用的是丁腈橡胶配方，常规矿物润滑油环境下工作温度覆盖-40到120摄氏度，轴面线速度不超过15m/s的工况下都能稳定工作，如果是高温工况或者接触合成酯类润滑油、磷酸酯抗燃油的场景，就需要更换氟橡胶材质的同尺寸密封件，不能直接通用。另外安装的时候要注意唇口的朝向，封油侧必须朝向腔体内部的油腔方向，如果装反了，唇口无法阻挡润滑油外流，还会导致外界杂质更容易进入密封面，完全起不到密封作用。

　　在做老设备维保测绘的时候，这类英制油封经常会因为设备铭牌磨损、原厂配件采购周期长影响维修进度，精准的三维模型可以直接用来核对安装尺寸，也能作为非标密封件定制加工的尺寸参考，避免反复拆机测量造成的设备停机时间延长。建模时还特意还原了油封外圈的橡胶包覆层细节，部分工况下如果腔体孔的加工精度稍差，带橡胶包覆层的外圈比纯金属外圈的密封适配性更好，能填补细微的孔壁加工缺陷，减少静态渗漏的概率。
