里约奥运主题动态旋转艺术装置结构

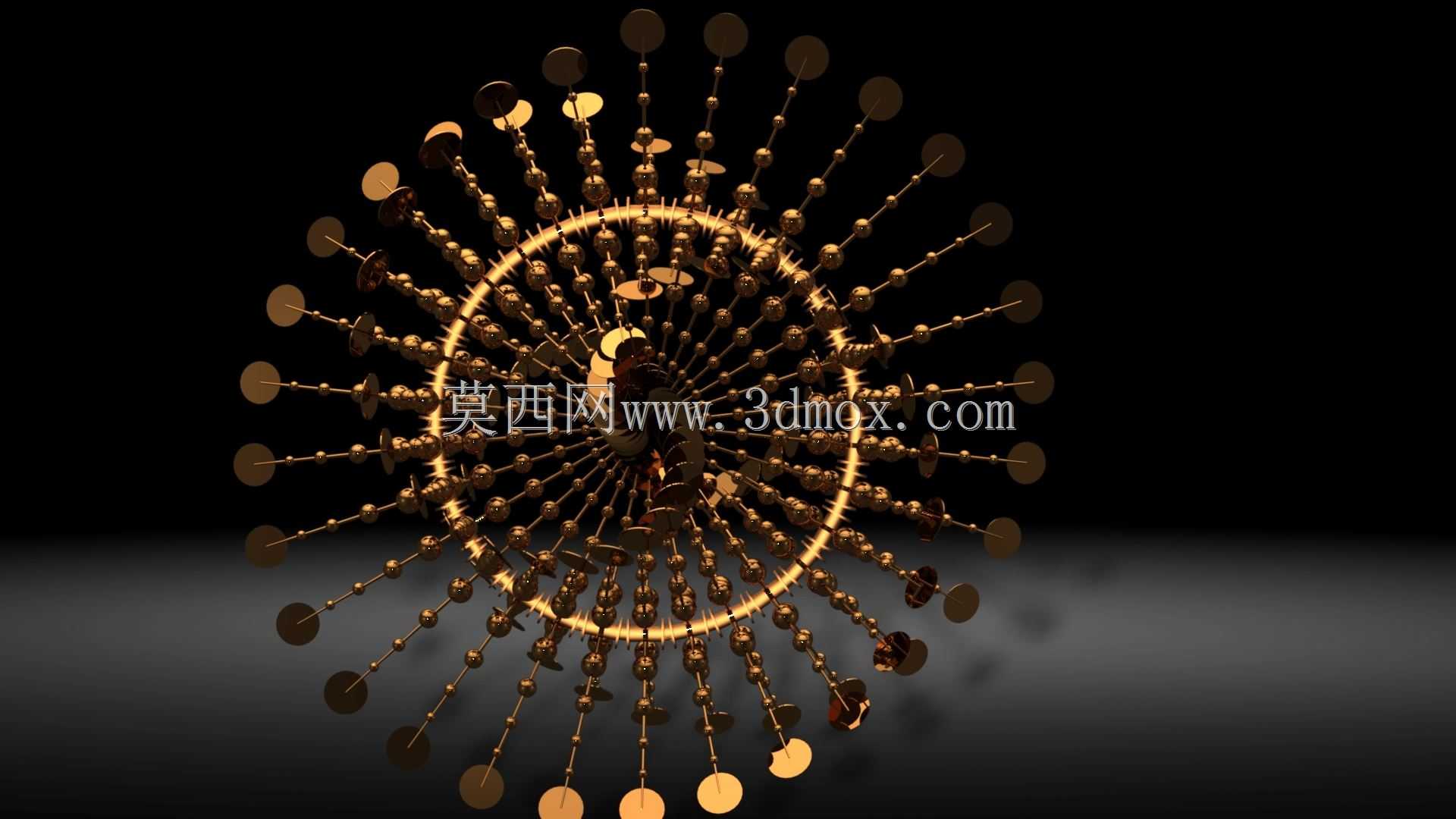

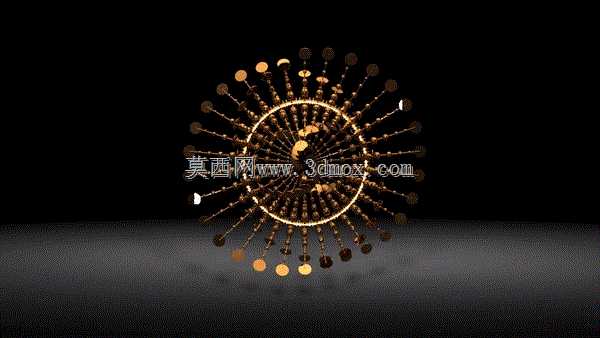

　　该动态旋转装置的核心设计逻辑，是在无额外槽轮、棘轮等定位机构的前提下，依靠旋转体自身的质量分布与转动惯量匹配，维持转动过程中各装饰构件的角位移一致性，避免转动过程中出现构件错位、姿态偏移的问题，这一设计思路跳出了常规动态装置依赖辅助定位机构的惯性思维，大幅简化了整体传动链路的零件数量。从实际应用场景来看，这类装置主要落地于大型公共活动开闭幕式现场、城市公共艺术展示区、主题文化场馆中庭等开阔空间，作为视觉核心装置承担氛围营造、主题文化传递的作用，转动过程中各放射状构件配合灯光效果，可形成富有韵律的动态视觉冲击，适配大空间下的远距离观赏需求。

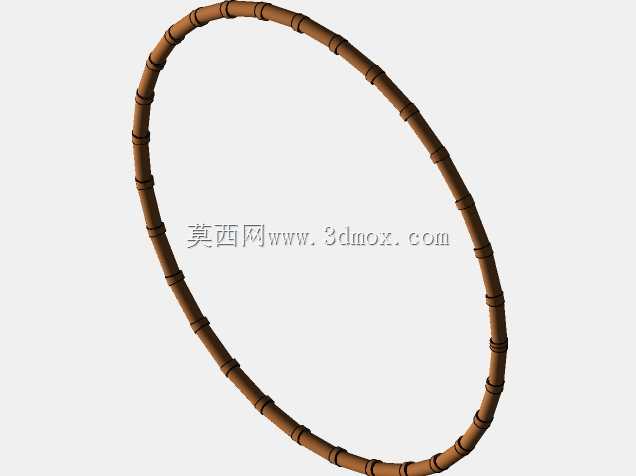

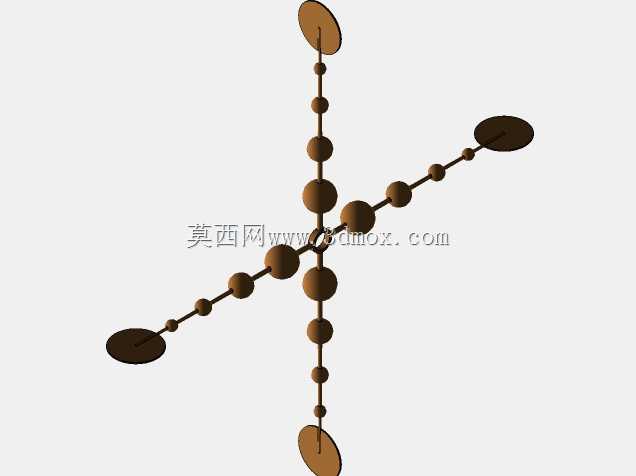

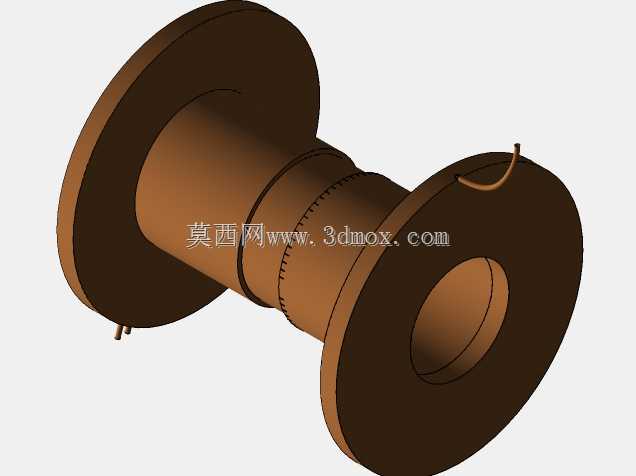

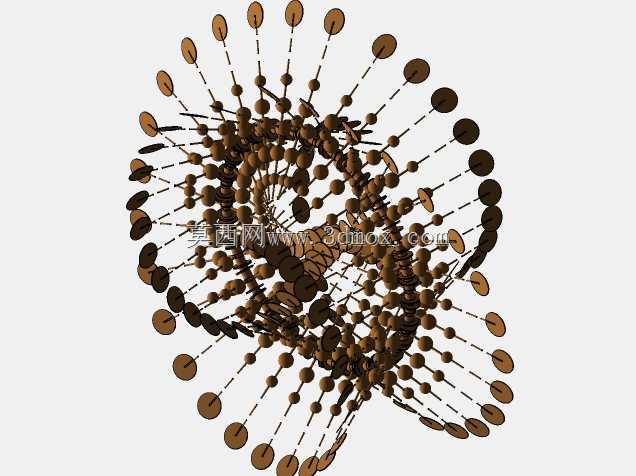

　　在结构设计层面，装置以中心环形主框架作为承载基体，所有放射状支杆均通过铰接点位与主框架连接，每根支杆末端配置对应质量的装饰配重块，配重块的质量、质心位置经过反复匹配计算，确保主框架在额定转速区间转动时，每根支杆可依靠离心力与自身重力的动态平衡，维持稳定的展开角度，无需额外设置角度锁止结构。主框架的中心位置配置回转支撑轴承，轴承内圈与固定安装基座连接，外圈与主框架固连，动力输入端通过低转速大扭矩减速机构与外圈连接，驱动整个旋转体以恒定低转速持续运转，转速区间控制在每分钟0.8至1.5转，既保证动态视觉效果的舒缓流畅，也避免转速过高带来的动平衡过载风险。

　　从安装边界维度考量，装置整体呈放射状正圆形布局，完全展开状态下的最大外径需根据落地场地的净空尺寸做适配调整，常规落地版本的展开直径控制在8至12米区间，垂直方向的安装高度需满足底部构件转动时与地面预留不小于2.5米的安全通行净距，避免转动过程中构件与周边人员、设施发生干涉。基座部分采用预埋钢结构与地面硬化层连接，预埋深度根据场地地质条件调整，需满足装置整体转动时的抗倾覆系数不低于1.5，同时在基座与回转支撑的连接面设置调平结构，可在安装过程中调整主框架的水平度，将端面跳动量控制在2毫米以内，避免长期转动过程中出现偏载磨损。

　　设计过程中需重点考量动平衡校准环节，由于所有支杆与配重块为圆周均布布局，单个零件的质量误差需控制在±5克以内，安装时逐件做位置标记，完成整体组装后先进行低速试运转，通过动平衡仪检测主框架的径向振动值，通过在对应支杆位置增减微调配重片的方式，将振动值控制在允许范围内，避免长期运转过程中因动平衡偏差导致轴承异常磨损、结构异响等问题。此外，装置的所有外露构件均做圆弧倒角处理，不存在尖锐突出棱角，适配公共区域的人员安全防护要求，构件表面采用抗氧化喷涂处理，可适应户外露天环境下的温湿度变化、雨水侵蚀，降低长期使用的维护频次。

　　不同于常规工业设备以功能实现为核心目标，这类动态艺术装置的结构设计需要在艺术视觉效果与机械可靠性之间做平衡，既不能为了追求视觉效果牺牲结构运行的稳定性，也不能因为过度增加结构支撑件破坏整体的轻盈视觉观感，设计过程中需要反复调整支杆的截面尺寸、材料选型，在满足结构强度要求的前提下尽可能减小构件的视觉存在感，让转动过程中的动态光影效果成为视觉核心。支杆与主框架的铰接点位采用自润滑轴承，无需定期加注润滑脂即可满足长期低转速转动的磨损要求，适配公共装置低维护的使用需求，铰接点的转动阻尼经过匹配调整，避免装置启停过程中支杆出现无规则晃动，保证转动过程中所有构件的姿态一致性。
