红色折叠式金属手提工具箱结构设计

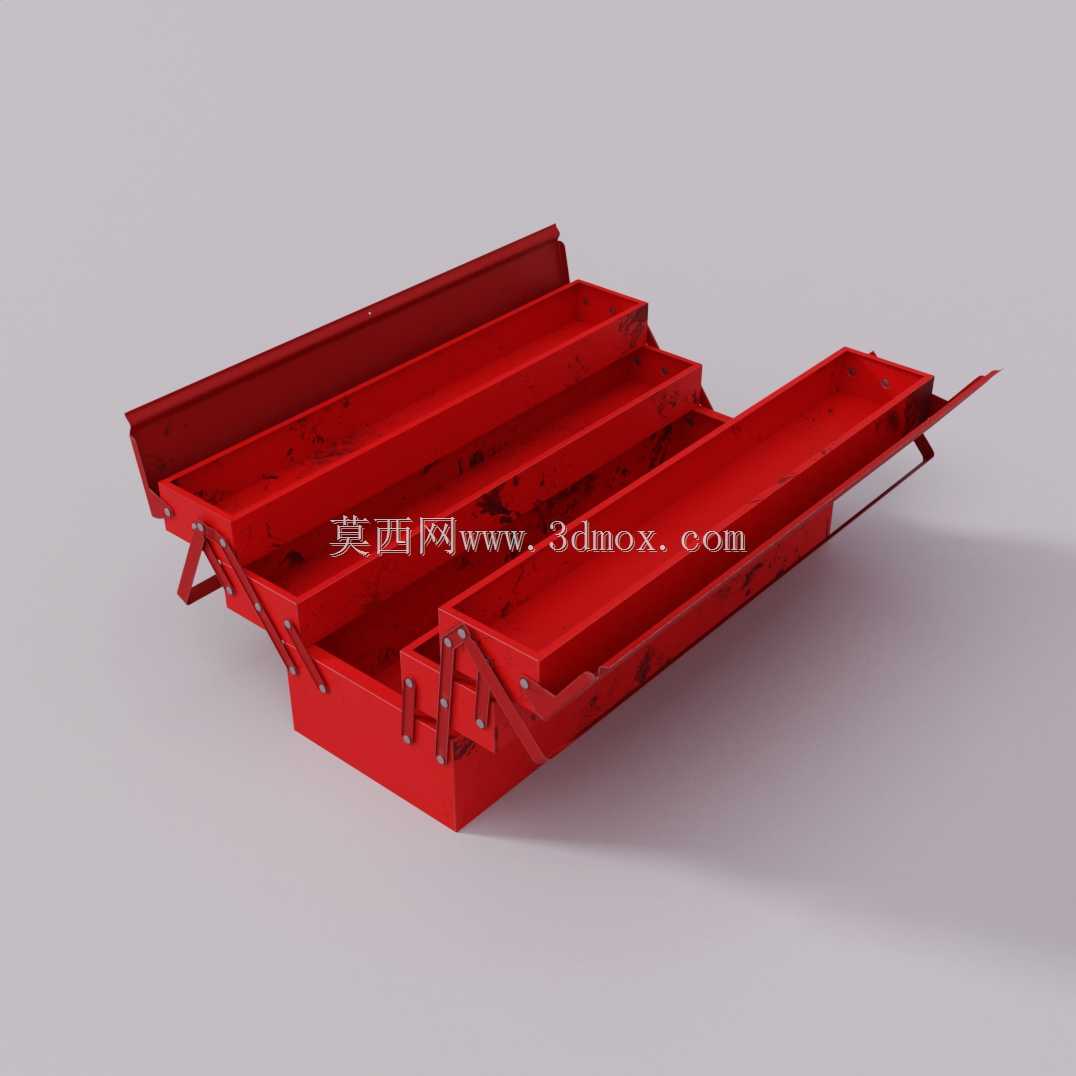

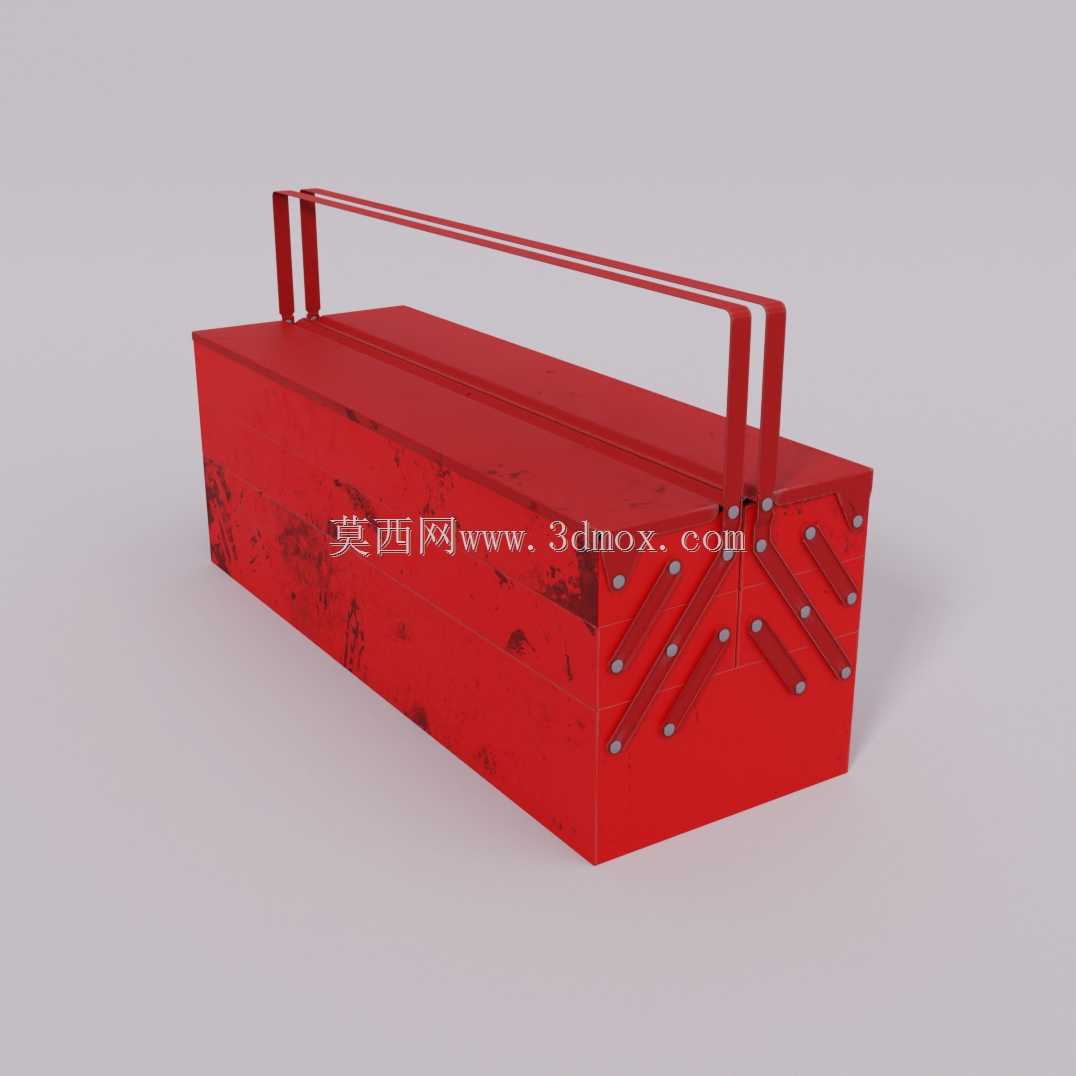

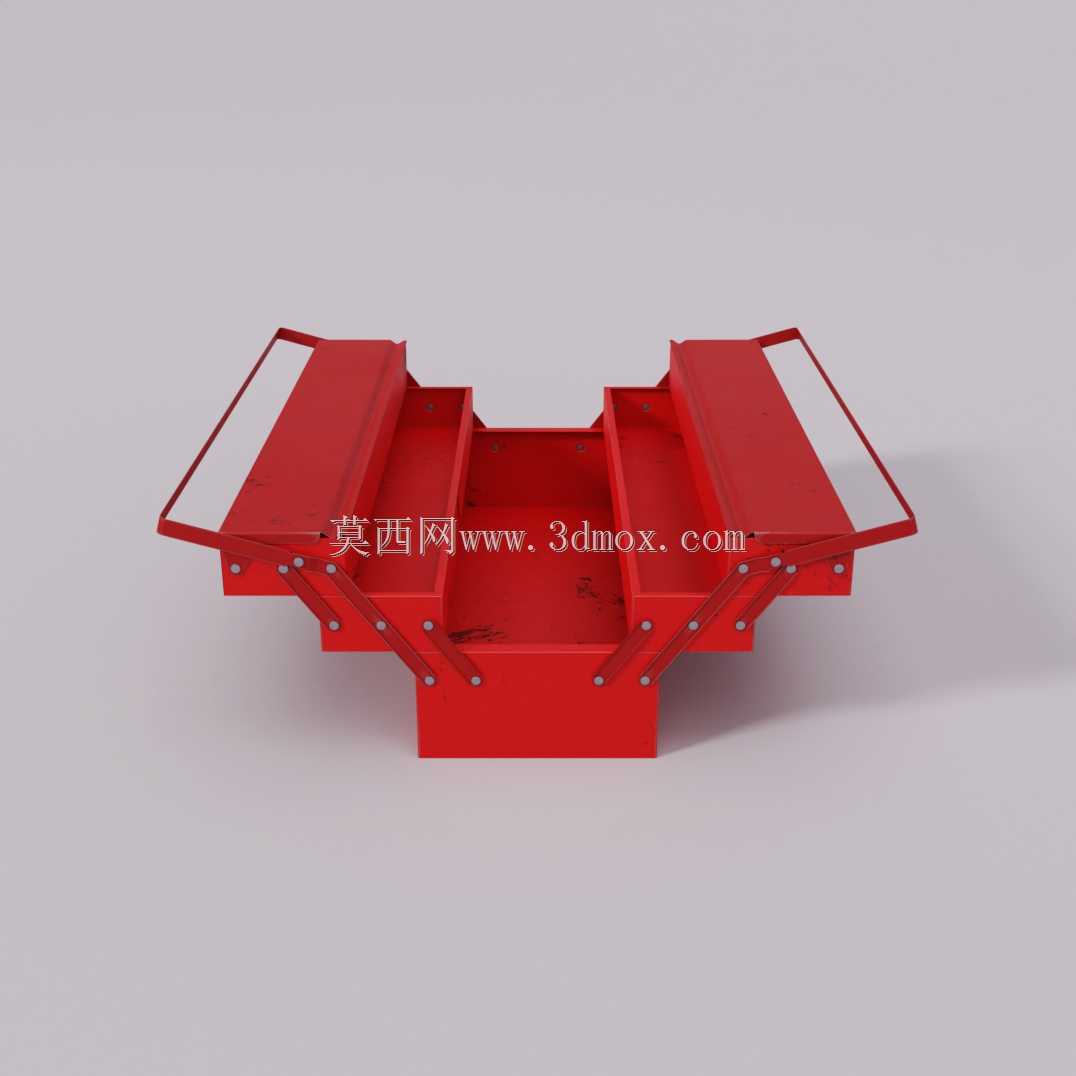

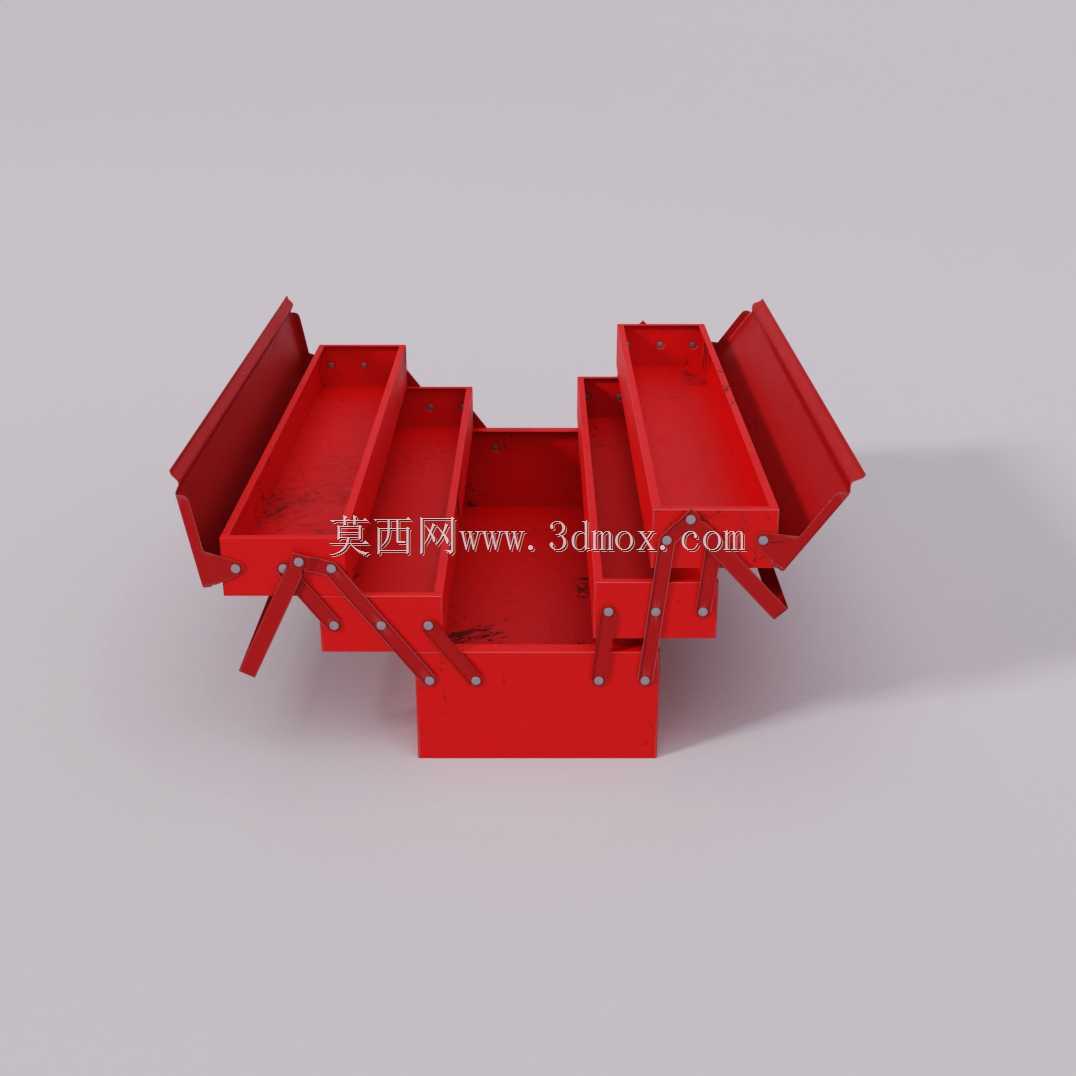

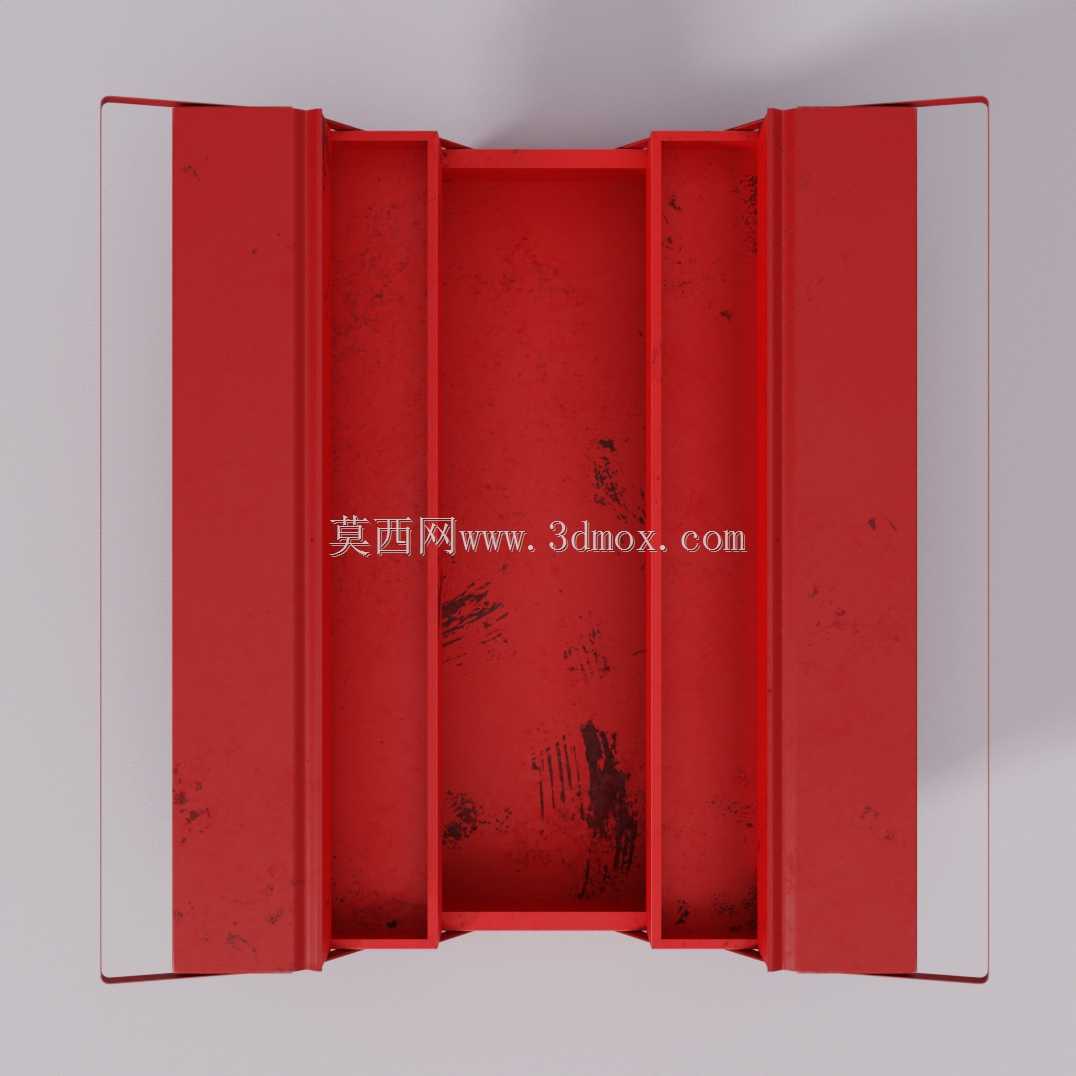

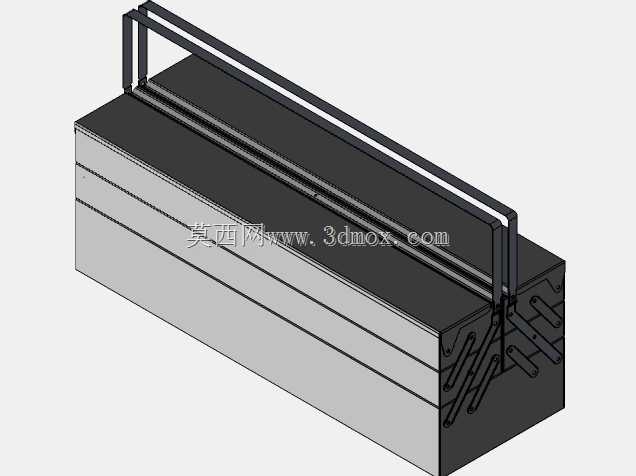

　　这款红色金属手提工具箱采用典型的双折臂展开结构，箱体在闭合状态下呈现为规整的长方体，顶部设置一体式拱形提手，便于单人搬运与现场转移。从结构组成看，箱体由左右侧板、底板、前后端板以及多层可翻折的内托盘组成，侧板与托盘之间通过多组铆钉铰接，形成类似剪刀撑的联动机构。提起提手时，两侧折臂随箱体上升而展开，内部托盘逐层错开，使扳手、螺丝刀、量具、小型钻头等工具能够分层暴露；放下箱体后，折臂收拢，托盘依次叠合，箱盖闭合，整体占用空间明显减小。

　　在机械加工、设备维修和装配现场，这类工具箱主要用于零散手工工具的分类收纳与短途转运。相比固定式多层工具柜，折叠手提箱不依赖车间固定工位，可随检修人员进入机床周边、管线夹层或设备基础附近；相比单层铁盒，其分层结构能够避免精密量具与重型扳手直接碰撞，也减少了工具相互叠压后取用困难的问题。模型中红色涂装对应常见钣金箱体的防锈底漆与面漆工艺，表面纹理表现出使用痕迹，适合用于维修场景展示、工装方案沟通以及工具存储结构教学。

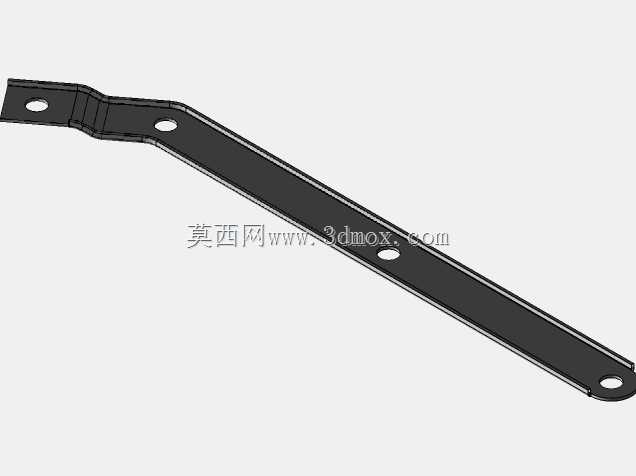

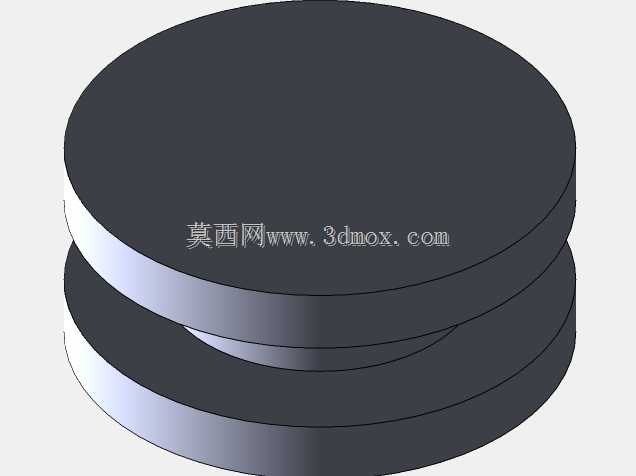

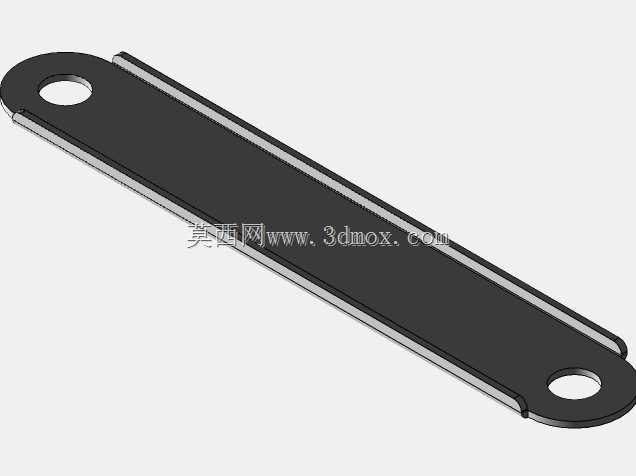

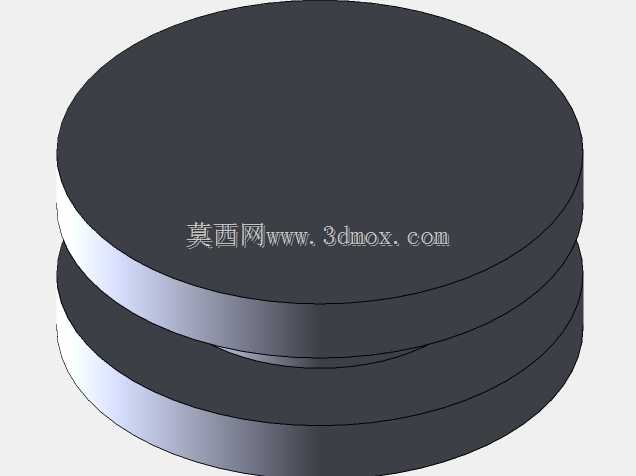

　　设计思路上，折臂是整个箱体的核心。每侧连杆需要同时承担承重和导向作用，铰接点位置决定托盘展开高度与相邻层间距。若铰点过于靠近箱体外侧，展开后托盘稳定性较好，但闭合时连杆占用空间增大；若铰点过于靠内，收拢外形紧凑，却容易在满载时出现侧板外张。实际建模时应重点检查连杆在极限开合角度下是否与箱沿、提手支座和托盘翻边发生干涉，同时保证各铆钉轴线平行，避免展开过程中卡滞。

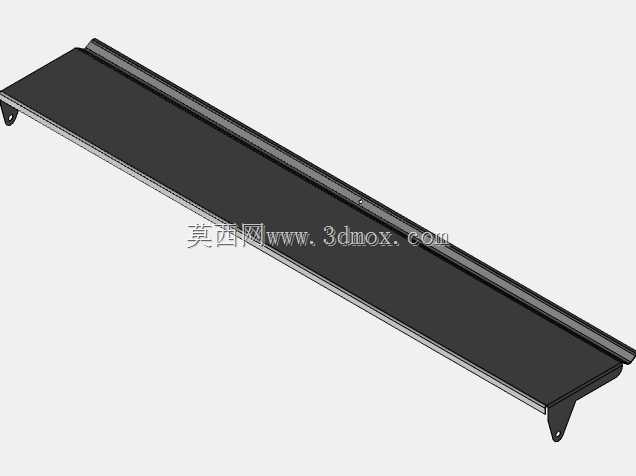

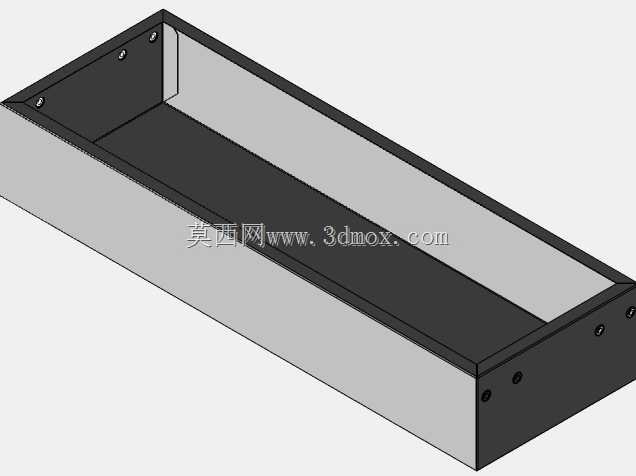

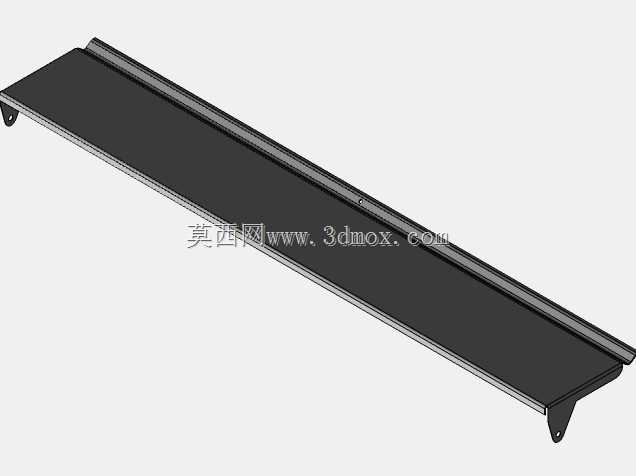

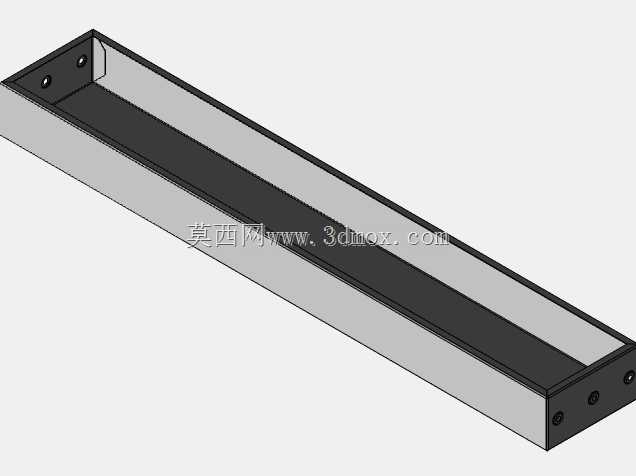

　　箱体承载主要由底板和两侧折臂传递。底板宜采用折弯加强结构，边缘向上形成箱壁连接边，以提高薄板在集中载荷下的刚度；侧板外侧的斜向加强条既可以限制托盘摆动，也能在工具偏重时分散铰接点受力。提手与端板连接处属于搬运时的高应力区域，通常需要加宽支座或增加内衬板，避免满箱起吊时提手根部撕裂。托盘边缘应设置翻边，一方面提高薄板刚性，另一方面防止小型套筒、销钉、钻头在搬运中滑落。

　　外形边界方面，闭合状态需控制箱体长度、宽度和高度之间的比例，使提手最高点与箱盖之间保留足够握持空间，同时保证箱体能够放入常见维修推车、货架格或车辆后备箱。展开状态则要考虑多层托盘向后和向两侧占用的动态空间，托盘翻开后不应超出箱体支撑面过多，否则重心偏移会导致前倾。相邻托盘之间的净高度应根据常用工具轮廓确定，低层可放置较重的扳手、锤子和钳类工具，中层放置螺丝刀、内六角和量具，浅层适合小型紧固件与易丢配件。

　　从三维结构表达角度，该模型适合通过钣金折弯、连杆装配和铰接约束来还原真实运动关系。建模时可将箱体固定件与活动托盘分层管理，铆钉采用统一装配位置，折臂杆件保持对称布置；检查重点包括闭合时托盘叠放顺序、展开时连杆角度、提手与箱盖间隙以及满载状态下的重心范围。对于需要进一步工程化的设计，还可在箱口增加锁扣、在底部增设防滑脚垫、在托盘内划分可调节隔板，从而提升现场使用中的固定、防护和分类能力。
