集成式消防过滤处理撬装设备结构

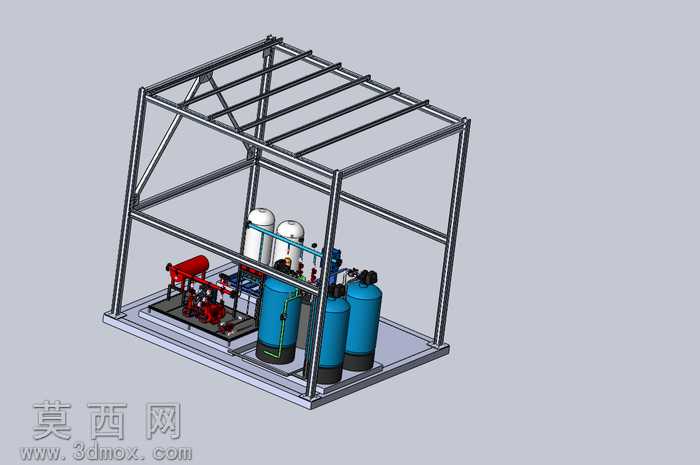

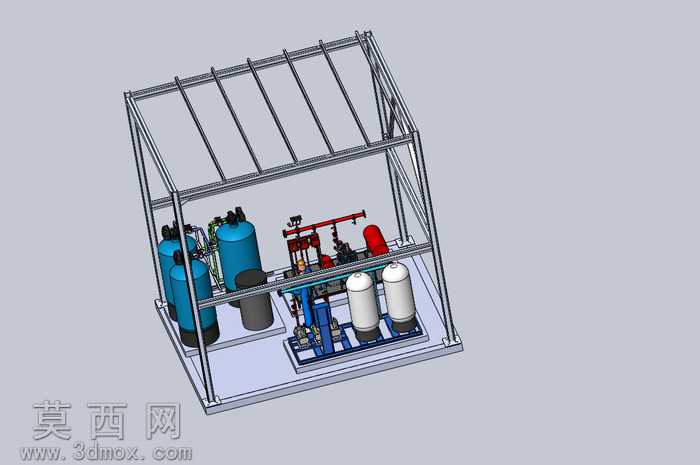

本作品为集成式消防过滤处理撬装设备的三维建模成果，整体采用SolidWorks完成全参数化建模，从底层撬装底座到顶层防护框架均按照实际工业装配逻辑搭建，完整还原了设备的真实结构与装配关系。建模过程中首先搭建了方管焊接成型的双层防护机架，机架底部为整块安装底板，所有功能组件均固定在底板上，上层设置横梁与护栏结构，既满足设备吊装运输的结构强度要求，也预留了后期运维的操作空间。设备内部的功能模块分区清晰，左侧布置多台立式承压过滤罐体，建模时还原了罐体的封头、支脚、接口法兰等细节，罐体表面赋予哑光蓝色金属漆材质，搭配黑色橡胶支脚垫，还原工业罐体的真实质感；中部区域集成了管路阀组、红色消防稳压组件、灰色缓冲罐体，管路建模严格按照流体走向排布，还原了弯头、三通、法兰连接、阀门手轮等细节，管路表面赋予红色防锈漆与镀锌金属两种材质，区分消防介质管路与普通工艺管路；右侧布置两台白色精密过滤芯筒，搭配蓝色安装支架，还原了滤芯快装结构的细节特征。所有组件的装配均添加了真实的配合约束，罐体与底座的固定螺栓、管路法兰的连接垫片、阀门的操作手柄等细小零件均未省略，渲染阶段采用工业产品常用的冷灰色环境光，突出金属材质的反光质感与组件的层次关系，整体模型结构严谨，各模块的布局符合撬装设备集成化、紧凑化的设计思路，既满足消防过滤系统的功能排布要求，也兼顾了设备运输、安装、日常维护的操作便利性，可用于设备方案展示、装配培训、结构优化参考等场景。
