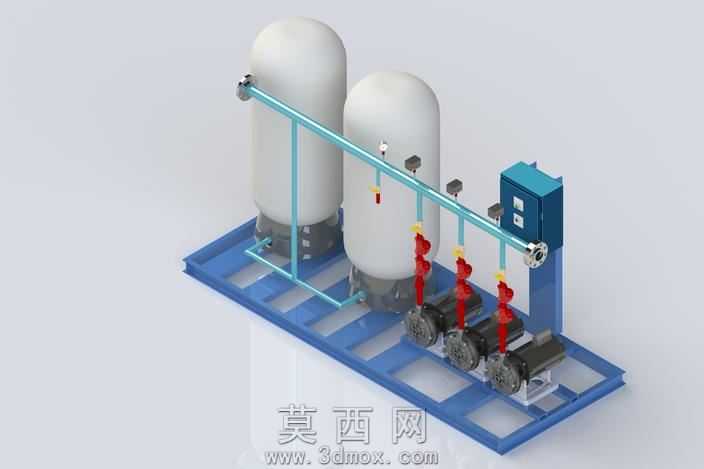

双罐三泵气液增压供水设备结构模型

本模型采用三维参数化建模方式完成整体搭建，完整还原气液增压供水设备的全部结构细节，建模过程中严格遵循流体输送设备的实际装配逻辑，对各部件的尺寸比例、安装位置、连接关系进行精准复刻。模型主体包含两个立式承压储水罐，罐体采用曲面建模方式还原椭圆封头与圆柱形筒身的过渡结构，罐体底部设置支撑脚与撬装底座完成固定连接，罐体表面做哑光金属材质处理，还原钢制压力容器的真实质感。撬装底座采用框架式型材拼接结构，建模时还原了型材的折弯、拼接细节，底座表面做蓝色喷涂金属材质，表面添加细微的颗粒质感模拟工业漆面效果，底座预留了各部件的安装定位孔位，保证所有部件的装配位置符合实际生产要求。管路系统采用等径管道建模，主管道沿罐体上方横向布置，分支管道垂直向下连接三台卧式水泵机组，管道接口处还原了法兰连接结构，添加螺栓、密封垫片等细节部件，管道采用亮面浅蓝色金属材质，区分于罐体与底座的色彩，清晰展示管路走向。三台水泵机组沿底座纵向排布，每台水泵配套独立的电机、泵体、进出口阀门，阀门部分还原了手轮、阀体、阀杆的细节结构，阀门采用红色漆面材质，与管道、罐体形成明确视觉区分，水泵与底座之间设置减震垫结构，还原实际安装的减震设计。设备一侧配置独立的电气控制箱，控制箱采用箱体建模，还原箱门、锁扣、操作按钮、散热格栅的细节，箱体做蓝色金属漆面处理，与底座色彩呼应，控制箱通过支架固定在底座端部，与各水泵的接线点位预留了走线空间。建模过程中对所有运动部件与固定部件的干涉情况做了校验，保证各部件装配后无结构冲突，渲染阶段采用均匀的工业场景布光，通过光影变化突出各部件的轮廓层次，金属材质添加了真实的反射与粗糙度参数，让整体模型视觉效果贴近真实工业设备，可用于设备结构展示、装配教学、方案演示等场景，清晰呈现气液增压供水设备双罐储水、三泵联动增压的工作结构逻辑。
