双罐体立式压力过滤工业设备

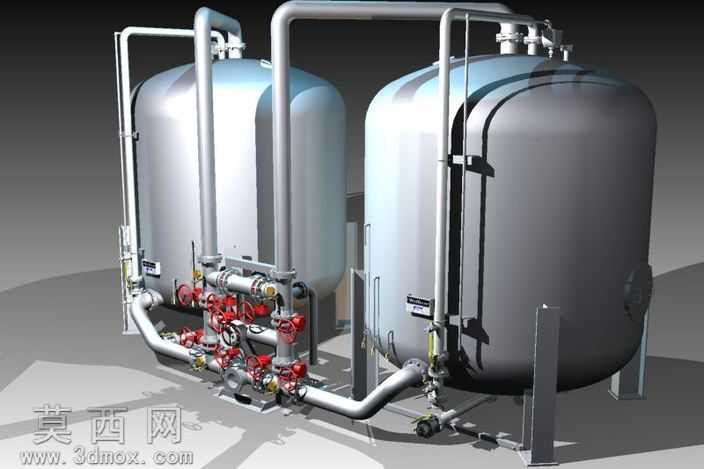

本作品为双罐体立式压力过滤设备的三维建模成果，建模过程严格遵循工业流体过滤设备的实际设计逻辑，先完成核心承压罐体的参数化建模：两个立式椭圆封头罐体采用等比例还原的壁厚设计，罐体支座采用型钢焊接式支腿结构，在建模阶段就预留了管路接口、人孔、仪表安装位的基准特征，确保各部件装配时无干涉问题。管路系统建模时，按照流体工艺走向排布主管道与分支管道，不同管径的管道采用对应规格的弯头、三通连接件，管道排布兼顾流体阻力优化与后期检修操作空间，阀门组采用成排布局设计，手轮操作方向统一朝向操作侧，符合工业现场的操作习惯。材质渲染阶段，承压罐体采用哑光不锈钢材质，还原工业级不锈钢板材的细腻金属质感与轻微磨砂表面效果，管道部分区分工艺管道与辅助管道的材质差异，阀门手轮采用醒目的红色烤漆材质，支座采用碳钢防腐的深灰色涂装材质，地面采用工业环氧地坪的浅灰色质感，通过渲染光影调整突出设备的立体结构，罐体曲面的光影过渡自然，管道连接处的法兰、紧固件细节清晰可见，阀门的手轮、阀体结构都做了精细化建模还原。设计思路上采用一用一备或者并联过滤的工艺布局，双罐体结构可实现连续过滤作业无需停机，阀门组的排布可灵活切换单罐运行、双罐并联、反冲洗等不同工况，罐体顶部的排气阀、底部的排污阀接口都做了完整建模，管道上预留了压力表、流量计的安装位置，整体结构紧凑，管路排布整齐，既满足流体过滤的工艺功能需求，也兼顾了设备安装、操作、维护的便利性，建模过程中对所有配合面做了公差适配的特征处理，确保虚拟装配状态下各部件的配合关系符合实际生产装配要求，渲染输出的效果图可直接用于设备方案展示、技术交流场景。
