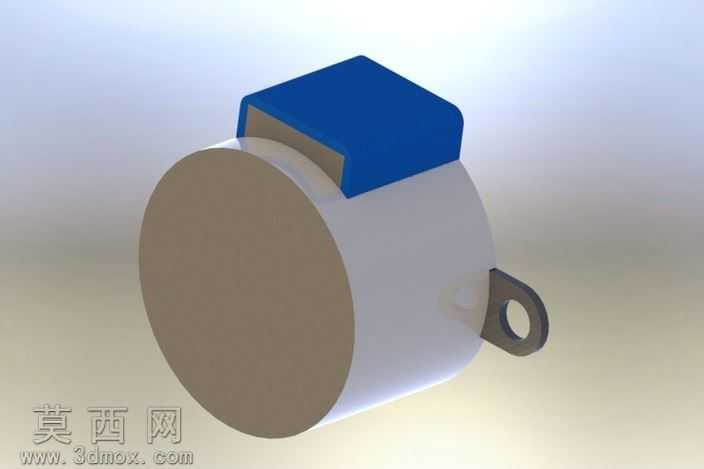

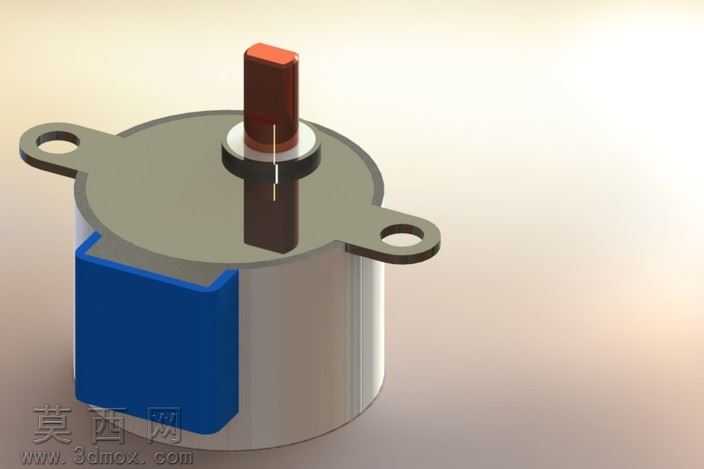

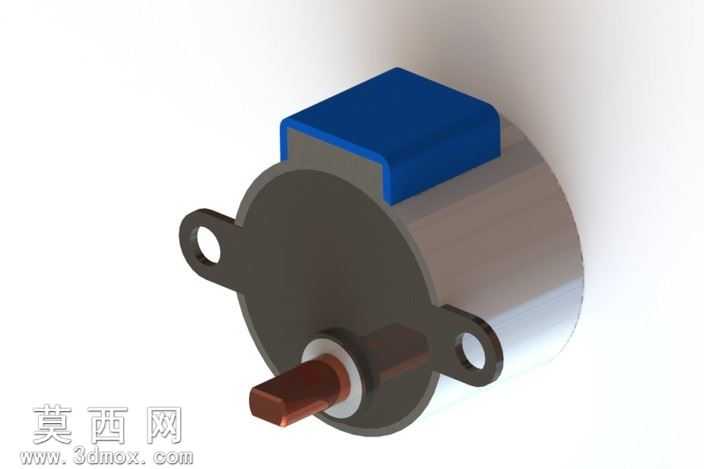

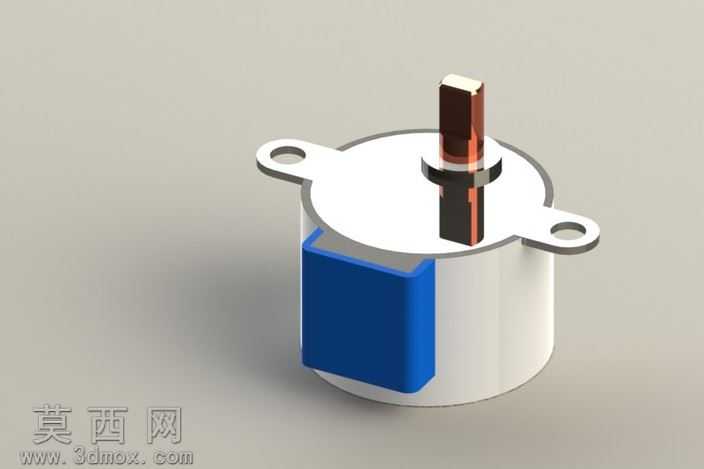

28BYJ-48步进电机结构三维建模设计

本作品为28BYJ-48型步进电机的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循实物测绘的尺寸比例，对该款常用减速步进电机的各组成部件进行了1:1还原设计。建模初期先梳理该步进电机的整体结构逻辑，将其拆分为外壳主体、输出轴组件、端盖固定耳、侧边接线盒四个核心模块，逐一对每个模块进行草图绘制与特征建模：外壳主体采用回转类特征构建圆柱型基体，对壳体边缘做了符合实物的圆角过渡处理，还原实际生产中的注塑件工艺特征；输出轴组件采用多段拉伸与回转组合特征，区分出轴身的不同直径段，还原轴体与内部磁钢的装配层级关系；端盖的两个固定安装耳采用拉伸凸台配合切除特征完成，精准还原安装孔的孔径与耳片的弯折弧度，保证安装位的尺寸精度符合实际装配要求；侧边的蓝色接线盒采用抽壳特征构建盒体结构，还原接线盒与主壳体的贴合装配关系。材质渲染阶段针对不同部件匹配对应材质属性：主壳体赋予哑光白色工程塑料材质，调整粗糙度参数还原注塑外壳的微磨砂质感；输出轴赋予抛光金属材质，添加轻微的反射效果模拟金属轴的表面光泽；侧边接线盒赋予深蓝色哑光塑料材质，与白色壳体形成清晰的色彩区分；固定安装耳与壳体保持同材质属性，还原一体化注塑的结构特征。场景搭建采用浅灰色哑光地面作为承载面，添加柔和的环境漫反射光源，搭配主方向的投影光，让模型的结构轮廓清晰呈现，同时通过阴影增强模型的立体感，各部件之间的装配缝隙也做了精细化处理，避免出现穿模、错位的问题。设计过程中重点还原了该款步进电机的外部装配特征，所有外部接口、安装位的尺寸均参考实物 datasheet 进行校准，既保证模型外观的还原度，也可用于相关产品的装配干涉检查、教学演示场景，能够直观展示28BYJ-48步进电机的外部形态与安装结构，为小型自动化装置、智能小车、家电控制模块等相关设计提供准确的电机模型参考。
