VL53L0X激光测距传感器封装结构

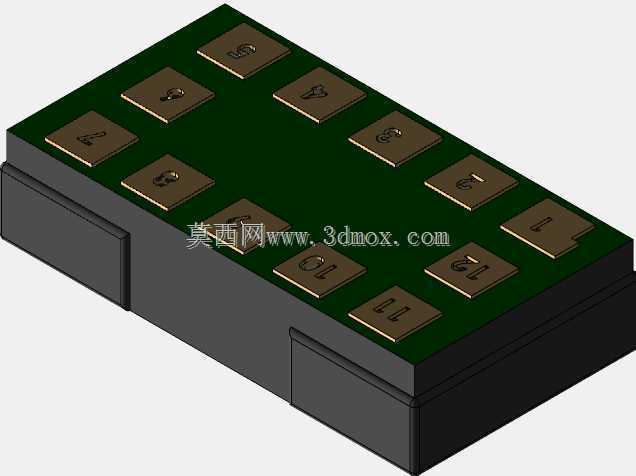

　　这个模型完整还原了器件的LGA贴片封装特征，黑色塑封主体是器件的核心塑封层，内部包裹了测距处理芯片、SPAD接收阵列和激光发射单元，顶部深绿色区域是器件的光学窗口区域，表面分布的12个金属焊盘是器件的电气连接引脚，每个焊盘的位置、尺寸都严格按照官方 datasheet 的封装尺寸做了1:1还原，焊盘表面的标识也对应了引脚的功能定义，方便结构工程师在核对PCB封装的时候做引脚位置校验。做这类贴片传感器的三维建模，最核心的是要卡准安装边界的尺寸，首先是器件的总高度，这类LGA封装的器件高度通常在1毫米左右，在做超薄设备堆叠的时候，这个高度尺寸直接决定了外壳光学窗口的开槽深度，以及传感器上方需要预留的光学 clearance 区域，这款VL53L0X测距传感器的三维结构，完全还原了量产贴片封装的真实形态，做嵌入式设备、智能硬件结构设计的工程师应该对这款器件不陌生，它是目前小型化测距方案里应用极广的一款ToF测距芯片，在做PCB布局、结构堆叠的时候，准确的器件三维模型能帮设计者提前规避很多干涉问题。从实际应用场景来看，这款传感器常被集成在智能扫地机器人的避障模块里，用来检测前方障碍物距离，也会用在智能门锁的人体接近感应、无人机定高、工业流水线的物料到位检测、自助设备的手势识别触发等场景，因为它的测距范围覆盖几厘米到两米的常用区间，相比传统红外测距受环境光干扰更小，测距精度也能满足多数民用和工业轻载场景的需求。从结构设计的角度看，

　　不能有结构件遮挡发射和接收光路，否则会直接导致测距数据跳变甚至失效。其次是器件的长宽外形尺寸，模型里塑封主体的边角做了微小的倒角处理，这是实际塑封工艺必然存在的特征，建模的时候如果忽略这个倒角，在做PCB拼板、器件贴装模拟的时候，就可能出现相邻器件干涉的误判，尤其是在高密度布板的可穿戴设备里，器件间距往往只有零点几毫米，微小的尺寸偏差都会导致实际贴装出现问题。另外焊盘的位置度也是建模的重点，每个焊盘的中心距、焊盘自身的长宽尺寸，都要和PCB封装库的焊盘完全对应，这样在导出STEP模型做装配检查的时候，才能准确模拟焊锡焊接后的装配状态，不会出现器件和PCB板错位的情况。从功能特性对应的结构设计来看，这款传感器的光学窗口在封装顶部，

　　所以在做整机结构设计的时候，传感器上方的外壳开孔必须对准光学区域，开孔的大小要覆盖发射和接收的光路锥角，通常要比光学窗口单边大0.3到0.5毫米，同时开孔处要搭配透明的红外穿透盖板，盖板和传感器顶面的距离也要控制在合理范围，距离太远会导致光路损耗变大，测距精度下降，距离太近则可能在组装的时候刮伤传感器光学表面。另外这类贴片传感器在做结构固定的时候，通常是靠SMT贴装直接焊接在PCB上，不需要额外的固定结构，所以建模的时候不需要预留螺丝孔或者卡扣位，只需要保证器件本体和周围结构件的安全间距，尤其是在有振动的应用场景下，比如无人机、移动机器人上，周围的结构件不能和器件本体有接触，避免长期振动导致焊盘脱焊。

　　很多新手工程师在做这类器件建模的时候，容易忽略焊盘的厚度，实际上LGA封装的焊盘是在塑封本体底部微微凸起的，焊接的时候焊锡熔化后会在焊盘和PCB之间形成0.1毫米左右的焊锡层，这个高度差在做高精度堆叠设计的时候是需要考虑进去的，比如当设备内部有多个高度敏感的器件并排布置时，这0.1毫米的高度差就可能影响到上方屏蔽罩的安装高度设计。还有塑封本体侧面的微小台阶特征，这个是塑封模具合模线留下的工艺特征，虽然不影响电气性能，但在做高精度的装配干涉检查时，这个台阶的尺寸如果建模不准确，就可能出现实际装配时器件和旁边的定位柱干涉，而模型检查时没发现的问题。在做工业类应用的结构设计时，这款传感器如果用在有粉尘的环境里，还要在模型对应的光学窗口位置预留防尘罩的安装空间，防尘罩通常是用透明的PC或者PMMA材料，表面做防刮花涂层，这时候传感器顶面到防尘罩内表面的距离就要结合防尘罩的厚度重新计算光路，保证激光发射和接收的路径不会被遮挡。另外在做热设计的时候，虽然这款传感器的功耗很低，正常工作时的发热很小，但在密闭的设备内部，如果周围有发热量大的器件比如主控芯片、功率MOS管，就要考虑传感器的工作温度范围，建模的时候可以直观看到传感器和周边发热器件的距离，帮助设计者判断是否需要做隔热处理，避免高温导致测距精度漂移。
