PS2模拟双轴拇指操纵摇杆结构设计

　　这款双轴拇指操纵摇杆，是小型化人机交互输入场景里极为常用的控制元件，核心适配各类需要手动二维方向输入的电控设备，从航模遥控器、小型手持控制终端，到教学实验平台、简易工业操控手柄、智能小车遥控端都能见到这类结构的身影。不同于大尺寸的工业操纵杆，这类拇指操作的摇杆占用安装空间极小，操作力度轻柔，仅需要单根拇指推动就能完成X、Y两个轴向的位置信号输出，适配低功耗、小体积的电控系统需求。

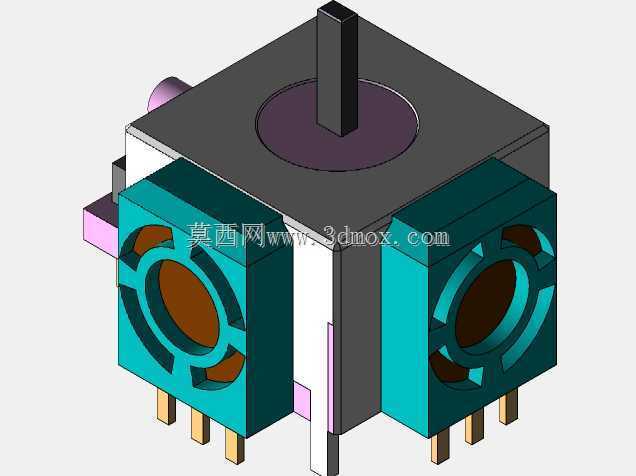

　　从结构设计逻辑来看，这款摇杆采用正交布置的两组旋转电位器作为信号采集核心，两个电位器分别对应X轴与Y轴的偏转角度检测，摇杆的摆动通过内部的球面联动结构，将推杆的倾斜动作分解为两个垂直方向的旋转运动，分别传递给对应电位器的转轴，当推杆处于中位时，两个电位器均处于中间阻值位置，输出对应中位电压信号，当推杆向任意方向倾斜时，对应方向的电位器阻值发生线性变化，后端电路即可通过采集电压值换算出摇杆的倾斜方向与倾斜幅度，实现二维方向的模拟量输入。

　　结构上的复位设计采用居中布置的弹性复位件，在撤去拇指的操作力后，能自动将推杆推回垂直中位，保证无操作时信号自动回归零点，避免设备出现误动作。外部的方形主体外壳采用工程塑料材质，既保证了结构强度，也实现了整体的轻量化，外壳底部伸出的直插式引脚，适配标准2.54mm间距的PCB焊盘，可以直接通过波峰焊或者手工焊接固定在控制电路板上，不需要额外设计复杂的安装固定结构，大幅降低了终端设备的组装难度。

　　从安装边界来看，这款摇杆的主体为立方体结构，主体部分的长宽尺寸控制在常规直插元件的适配范围内，顶部伸出的操作杆长度满足拇指操作的行程需求，摆动时的最大倾斜角度不会超出外壳的上部边界，设计PCB封装时只需要预留出对应方形的安装区域，同时在操作杆对应的面板位置开出适配的过孔，即可完成整部件的安装，不需要额外预留过多的避让空间。两个侧置的电位器模块与主体外壳做了集成式设计，电位器的转轴与内部联动结构做了限位配合，避免装配时出现错位导致的信号偏差，电位器的外壳部分做了加强筋结构，提升引脚焊接时的结构强度，避免受外力导致电位器与主体连接处断裂。

　　实际选型应用时，这类摇杆的操作行程与复位力度经过了多轮适配，既不会因为操作力过小导致轻微触碰就产生信号偏移，也不会因为力度过大导致长时间操作拇指产生疲劳，信号输出的线性度覆盖整个摆动行程，能够满足从简单的方向开关量判断到精准的速度比例控制需求，比如在智能小车控制场景中，可以通过摇杆的倾斜幅度对应小车的行驶速度，倾斜方向对应行驶转向，实现比例式的操控体验；在航模遥控器应用中，这类摇杆可以作为副翼、升降舵的控制输入，精准反馈操作的幅度变化。

　　建模过程中对内部的联动间隙做了精准还原，球面配合的间隙控制在合理范围内，既保证摆动时没有卡滞，也不会因为间隙过大导致中位出现虚位，电位器与主体的配合公差、引脚的位置尺寸都按照实际量产元件的参数做了还原，能够直接用于PCB封装设计、设备结构的干涉检查，也可以用于操控设备的装配模拟，验证面板开孔位置、操作空间是否符合人机工程要求。不同于贴片式的微型摇杆，这款直插式结构的摇杆维护更换更为便捷，焊接牢固度更高，能够适应一定的振动使用场景，在教学实验、原型开发、小批量电控设备制作场景中有着极高的选用率。
