菲舍尔SK533挤压焊接式散热结构

　　在音频功率放大设备的热管理设计中，散热结构的合理性直接决定了功放管的工作结温稳定性，进而影响整套高保真音频系统的失真度指标与长期运行可靠性，这款挤压成型后焊接装配的散热结构，正是针对中小功率甲类、甲乙类音频放大器的安装需求开发的专用散热组件。从实际应用场景来看，这类长条形密齿散热结构常被安装在立体声功率放大器的机箱内侧，与功率输出管、整流桥等发热器件直接贴合，部分专业级音频放大设备也会将其作为外置散热模块，通过导热桥与内部发热源连接，避免机箱内部积热导致的电容、电阻等周边元器件加速老化。

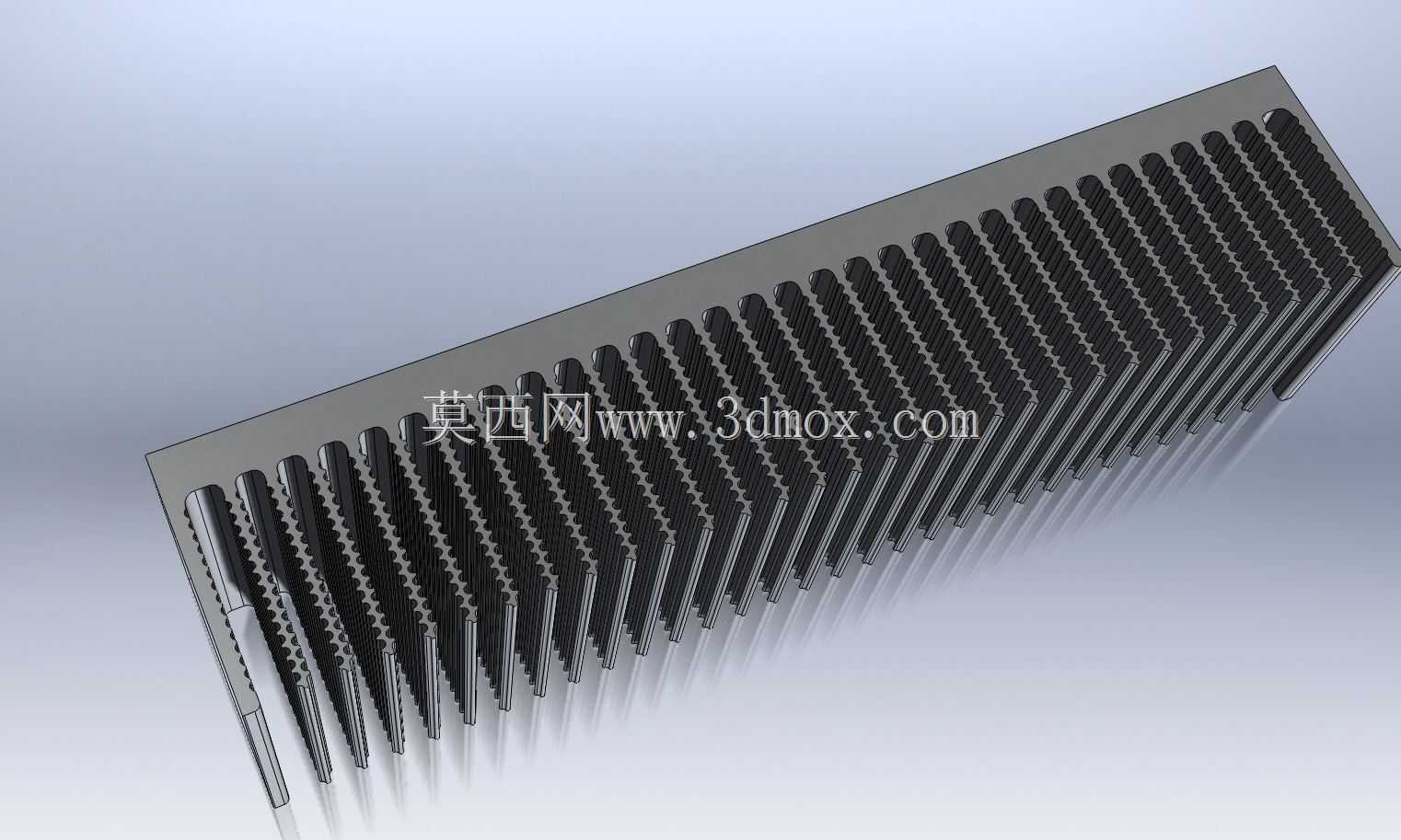

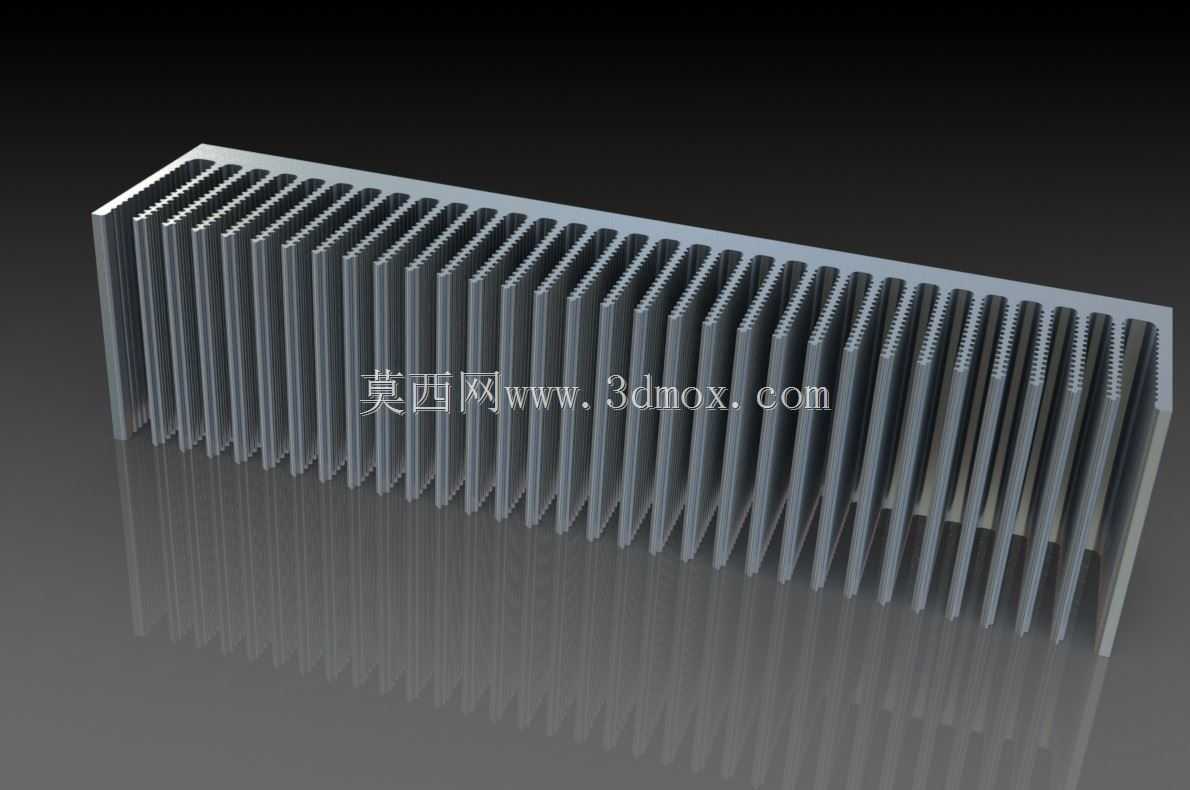

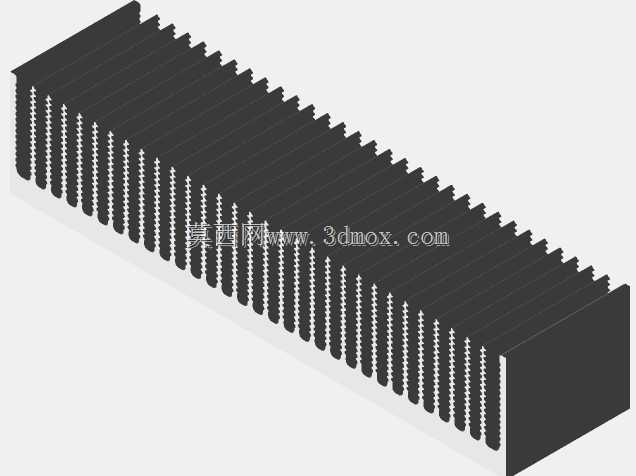

　　从功能特性上看，该结构采用挤压铝型材作为基底，齿片部分采用等间距平行排布设计，齿片侧壁带有细微的锯齿状扰流结构，能够在自然对流条件下破坏齿片表面的层流边界层，提升单位面积的换热效率，相比同体积的平齿散热结构，自然对流换热系数可提升12%左右，无需额外配置风扇即可满足额定功率下的散热需求，避免风扇运转带来的振动与电磁干扰影响音频信号的纯净度。基底部分与齿片采用焊接工艺连接，相比传统的粘接、卡接结构，焊接界面的热阻更低，能够将发热器件传递到基底的热量快速均匀分散到每一片齿片上，不会出现局部齿片温度过高、换热效率不均的问题。

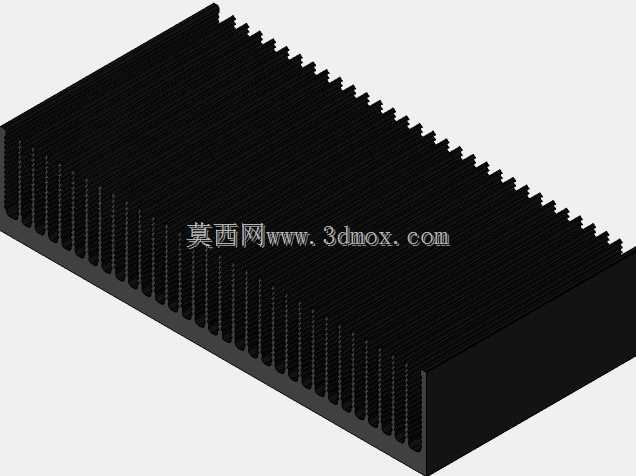

　　设计思路上，这款散热结构充分考虑了音频设备的安装边界限制，整体采用长条形窄截面设计，能够适配标准宽度的音频功放机箱安装位，基底背面预留了统一的器件安装孔位间距，可直接适配常用的TO-3、TO-247等封装形式的功率管安装，无需额外加工转接板。齿片的高度经过严格核算，既保证了足够的散热面积，又不会因为齿片过高导致结构刚性下降，在运输、安装过程中出现齿片变形的问题；齿片间距控制在合理范围内，既避免了间距过小导致的积灰堵塞风道问题，又不会因为间距过大浪费安装空间，在有限的机箱宽度内实现了散热面积的最大化。

　　从安装边界来看，该散热结构的基底平面度控制在0.02mm以内，安装时只需在发热器件与基底之间涂抹均匀的薄层导热硅脂，即可保证接触热阻处于较低水平；结构两端预留了机箱固定孔位，可通过螺丝直接固定在机箱侧板或者内部安装支架上，不需要额外设计复杂的固定结构。在实际选型过程中，需要根据功放电路的总耗散功率核算所需的散热热阻，这款结构的热阻参数能够满足单声道100W以下甲类功放、双声道200W以下甲乙类功放的散热需求，适配环境温度0-40℃的常规室内使用场景，当设备长期满功率运行时，基底最高温度可控制在70℃以内，保证功率管的结温始终处于器件手册允许的安全工作区间内，避免出现热击穿、输出失真度升高等问题。

　　另外，该结构的挤压成型工艺保证了基底材质的致密性，不存在砂眼、疏松等铸造缺陷，焊接过程采用的是低温钎焊工艺，不会因为焊接高温导致铝型材变形，整体结构的一致性较好，适合批量生产装配。在音频设备的结构设计中，这类散热结构除了承担热交换功能外，外露安装时还可作为机箱的装饰结构，黑色氧化处理的表面既提升了辐射换热效率，也能与常见的黑色音频机箱外观形成统一的视觉效果，不需要额外做表面装饰处理。针对部分高保真音频设备对振动敏感的特性，该结构的固有频率经过优化，不会与功放电路的工作振动、扬声器传递的振动产生共振，避免因为结构共振引入额外的音染，影响音频回放的保真度。
