功率放大器用挤压式多鳍片铝制散热构件

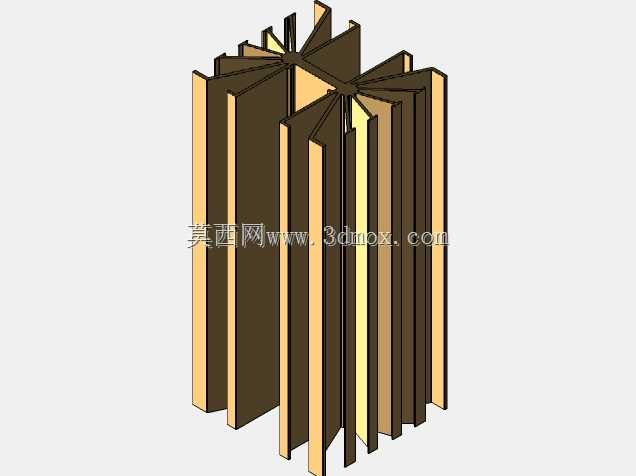

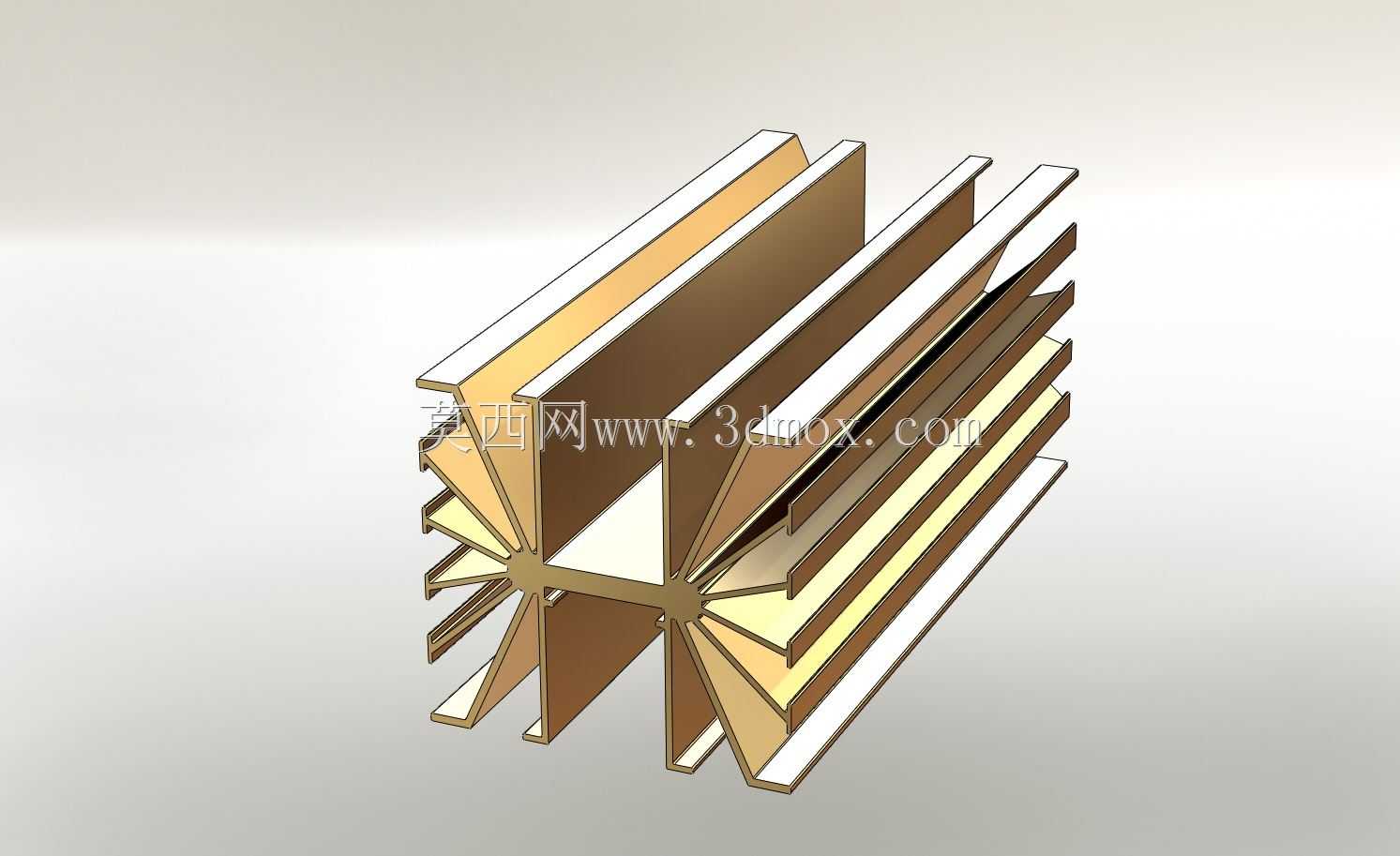

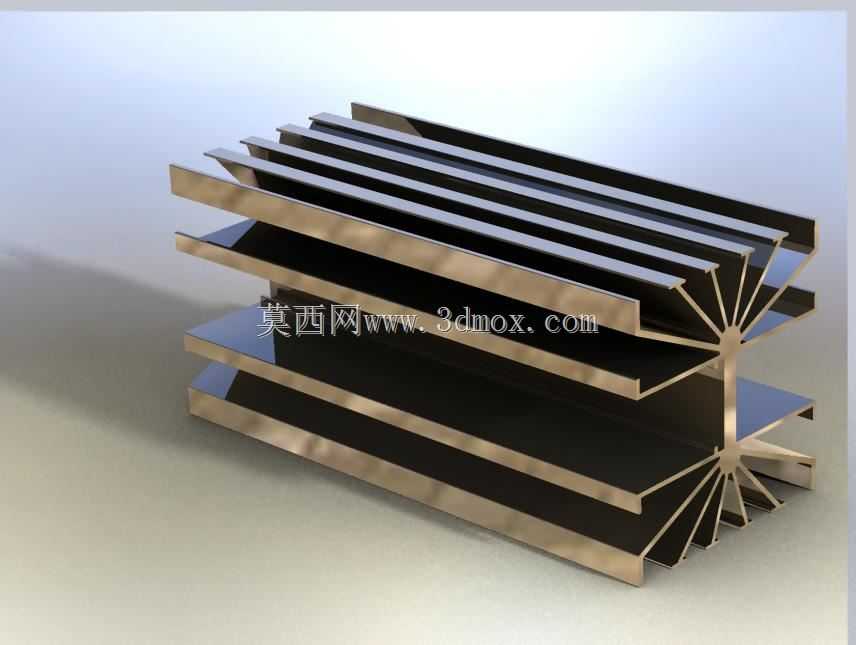

　　做音频功率放大设备结构设计的同行应该都清楚，末级功率管的散热设计直接决定整机的长期工作稳定性，尤其是高保真立体声功放，持续大动态输出时功率器件的结温波动如果控制不好，不仅会触发过热保护中断播放，长期高温工作还会加速功率管、周边电解电容的老化，甚至出现热漂移导致音质劣化。这次建模的这款挤压式散热器，就是专门针对桌面级高保真立体声功放的末级散热需求设计的，区别于常见的单方向鳍片型材，这款采用了中心汇聚式的多方向鳍片布局，核心的安装基座位于型材截面的中心位置，鳍片从中心向四个方向放射状延伸，这种布局的好处是不需要刻意调整散热器的安装朝向，不管机箱内的风道是横向还是纵向，都能有足够的鳍片表面和流动空气接触，不会出现单方向鳍片垂直于风道时散热效率骤降的问题。

　　从实际安装边界来看，这款散热器采用标准铝挤压工艺成型，截面为对称方形结构，中心的安装基座预留了足够的平面加工余量，后期可以根据选用的功率管封装形式，铣平安装面、攻丝固定孔，不管是TO-247封装的大功率双极型管，还是TO-220封装的场效应管，都可以直接贴合安装，不需要额外加装转接板，减少了接触热阻。鳍片的厚度和间距经过反复调整，单鳍片厚度控制在1.2mm，相邻鳍片的间距保持在4mm，这个尺寸比例既保证了挤压成型时的型材良品率，不会因为鳍片过薄出现成型弯曲、填充不满的问题，也能避免鳍片间距过小导致积灰后风道堵塞，日常使用环境下连续工作三到五年，鳍片间隙的积灰也不会明显影响空气流通。

　　实际应用场景中，这款散热器适配的是每声道输出功率80W到150W的甲乙类立体声功放，按照常规的热损耗计算，甲乙类功放的热损耗大概占输出功率的40%到50%，双声道持续工作时总热损耗在80W到120W区间，这款散热器的总散热表面积经过测算约为0.12平方米，在自然对流条件下的热阻可以控制在0.35℃/W左右，完全可以把功率管的壳温控制在70℃以内，即使夏季环境温度达到35℃，功率管结温也不会超过110℃的安全阈值，不需要额外加装强制风冷风扇，彻底避免风扇运转带来的振动和气流噪声，这一点对高保真音频设备来说尤为重要，毕竟很多发烧友为了追求纯静的听音背景，会刻意规避所有带风扇的散热方案。

　　设计过程中也考虑过常规的单方向平板鳍片型材，那种型材虽然开模成本更低，但是安装到机箱内时，必须让鳍片方向和机箱内的自然对流方向平行，否则热空气会积在鳍片间隙里无法散出，而很多桌面功放的机箱尺寸受限，内部变压器、滤波电容的布局往往会挤占风道空间，很难保证散热器的鳍片方向完全顺向风道，换成这种放射状鳍片结构后，不管热空气从哪个方向上升，都能顺着鳍片间隙流出，对机箱内部布局的兼容性强很多。另外型材的中心基座部分做了加厚处理，厚度达到8mm，足够的基座厚度可以快速把功率管产生的热量均匀传导到每一片鳍片上，不会出现靠近功率管位置的鳍片温度过高、远端鳍片温度偏低的热量分布不均问题，充分利用所有鳍片的散热面积。

　　安装固定方面，这款散热器不需要额外的安装支架，直接利用中心基座的预留厚度，就可以在基座侧面攻丝，通过螺丝直接固定在机箱的内部安装梁上，中心对称的结构也让安装时的重心保持在型材中心位置，不会因为偏重导致长期使用后出现固定螺丝松动的问题。鳍片的边缘做了微小的倒角处理，避免生产装配过程中锋利的鳍片边缘划伤操作人员的手，也不会在后期用户拆机维护时割伤线材。针对音频设备的特殊需求，散热器的表面处理可以选择本色阳极氧化或者黑色阳极氧化，黑色氧化层的热辐射率更高，可以额外提升10%左右的辐射散热效率，同时黑色外观也和大多数功放的黑色机箱内饰更匹配，不会显得突兀。

　　实际测试验证阶段，把这款散热器安装到100W*2的甲乙类功放上，连续8小时满功率负载测试，功率管壳温稳定在62℃，散热器表面最高温度出现在中心基座位置，为58℃，鳍片末端温度为43℃，整体温度梯度分布均匀，没有出现局部过热的问题。播放大动态交响乐片段时，即使瞬间输出功率达到额定功率的2倍，持续10分钟的峰值输出下，壳温也没有超过70℃，完全满足高保真功放的长期稳定工作要求。相比同重量的常规平板鳍片散热器，这款放射状结构的散热效率提升了18%左右，在有限的机箱空间内实现了更好的散热效果，不需要增加散热器的整体尺寸就能满足功率余量需求，对于内部空间寸土寸金的桌面级音频设备来说，这种结构设计的实用性非常突出。
