立式压缩空气驱动电机三维结构设计

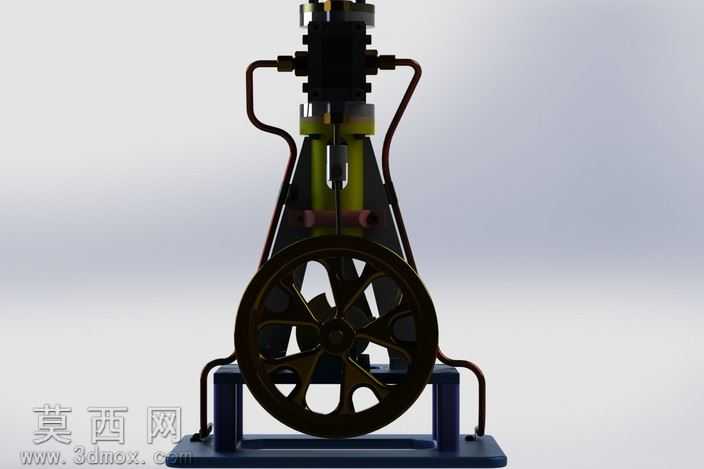

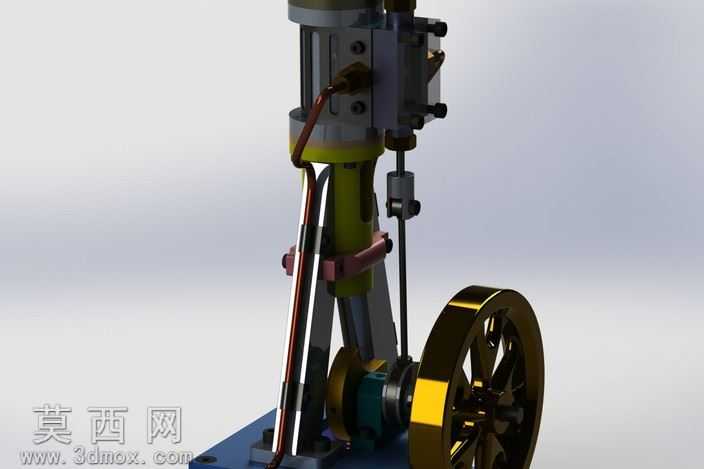

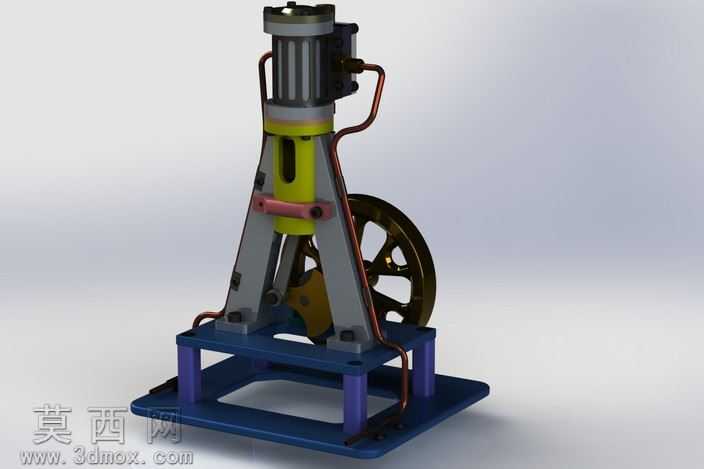

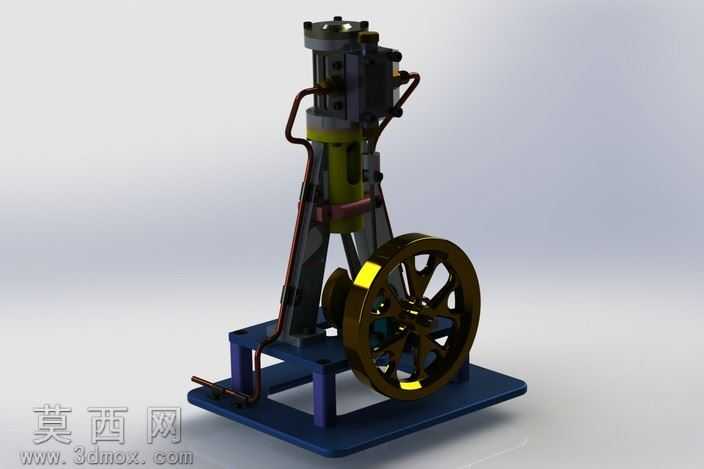

本作品为立式压缩空气驱动电机的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际机械加工与装配逻辑构建，可直接用于装配验证与结构拆解演示。建模过程中首先完成核心缸体部分的结构搭建，精准还原了立式缸筒的内壁精度、活塞的往复运动行程空间，以及缸体上下端盖的密封配合结构，对缸体外部的管路走向做了贴合实际气动布局的排布，管路弯折半径、连接接头位置均符合气动元件的装配规范，避免出现干涉问题。其次完成支撑机架部分的建模，采用立式立柱搭配底部方形安装底座的结构，四根支撑立柱均匀分布在缸体四周，既保证了对上部缸体的稳定承托，又预留出了下部飞轮组件的安装空间，底座上的安装孔位做了沉头处理，符合实际紧固件安装的工艺要求。传动部分重点还原了大直径辐条式飞轮的结构，对飞轮轮辐的减重造型、轮缘的配重结构做了细致建模，同时还原了飞轮与曲轴的连接配合结构，清晰展示了活塞往复运动转化为飞轮旋转运动的传动逻辑。材质与渲染阶段，为缸体部分赋予了金属哑光漆面材质，支撑机架与底座采用深蓝色金属烤漆质感，飞轮做了古铜色金属做旧效果，连接管路采用红铜金属材质，不同材质的区分清晰展现了各部件的功能属性，渲染时采用柔和的影棚布光，突出了模型的结构层次感与金属质感，所有配合面的间隙、零件的倒角细节均做了还原，整体模型完整呈现了立式气动电机的工作原理与装配关系，可用于机械原理教学、结构参考等场景。
