剖分式立式基座轴承三维结构设计

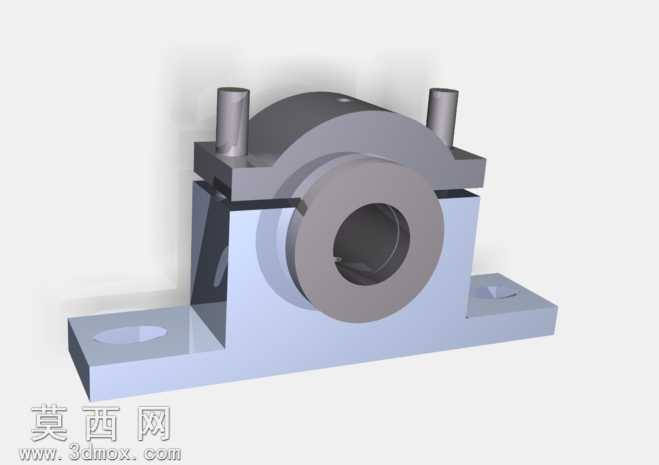

本模型为剖分式立式基座轴承，采用三维参数化建模方式完成整体结构搭建，建模过程中先完成底座基准特征的绘制，以底座安装平面为草绘基准，拉伸生成带安装孔的矩形支撑底座，底座两端的沉头安装孔采用同轴心约束定位，保证安装时的对位精度。轴承座主体采用上下剖分的对合结构，建模时先绘制下半部分轴承座的支撑轮廓，通过拉伸、切除特征完成轴承容纳腔的构建，再以轴承孔的中心轴线为基准，镜像生成上半部分轴承盖的基础结构，上下两部分的连接定位柱采用同轴心配合约束，保证装配后轴承孔的圆度公差符合设计要求。中间的轴承内圈与外圈采用旋转特征生成，滚道部分通过切除扫描完成滚道轮廓的构建，保证滚动体的运行轨迹顺滑无卡顿。材质渲染阶段，底座与轴承盖部分赋予银灰色金属哑光材质，模拟铸铁喷塑的表面质感，轴承内外圈赋予亮银色金属抛光材质，还原轴承钢的金属光泽，定位柱部分采用深灰色金属材质，区分不同部件的材质属性。结构设计上，立式底座的支撑筋采用对称式布局，在保证整体支撑强度的同时减少不必要的材料冗余，上下剖分的结构设计方便轴承的拆装与维护，无需拆卸传动轴即可完成轴承的更换作业，两侧的定位柱既起到上下盖的装配定位作用，也可作为注油嘴的安装位，方便后期使用过程中的润滑维护。建模过程中对各部件的配合间隙做了合理预留，轴承外圈与轴承座容纳腔采用过渡配合的尺寸设定，轴承内圈与轴的配合面预留了合理的公差范围，安装孔的位置尺寸符合通用安装标准，可直接适配常规的传动安装场景。整体模型的结构细节完整，各部件的连接关系清晰，可用于机械传动结构的教学演示、设备装配模拟以及相关零部件的选型参考，模型的结构比例符合实际工业产品的尺寸规范，无结构干涉与尺寸失真问题。
