高精密内燃机活塞机械结构三维设计

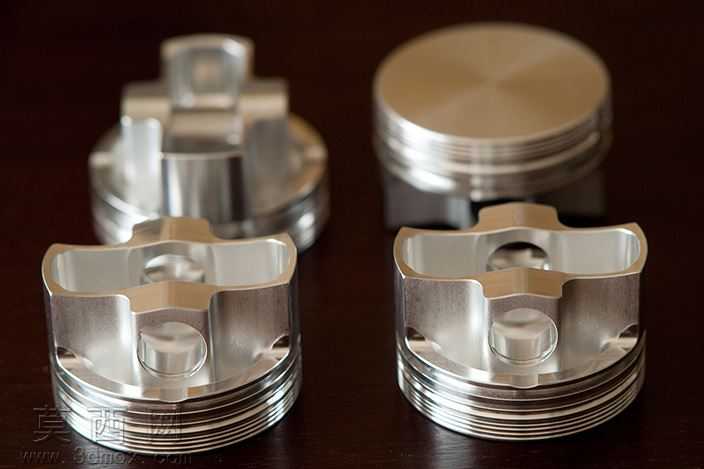

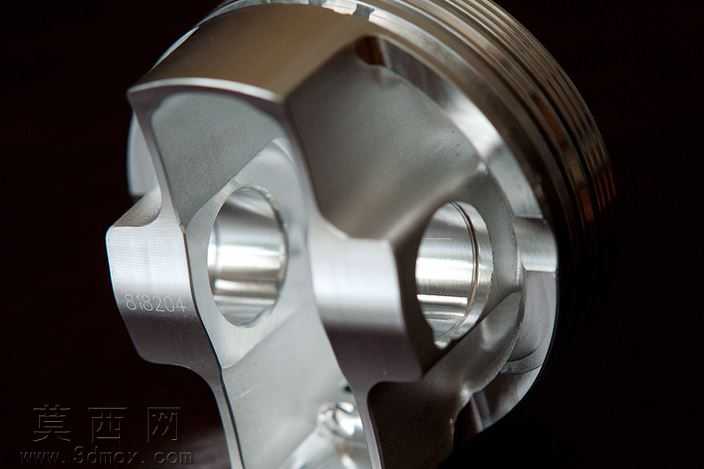

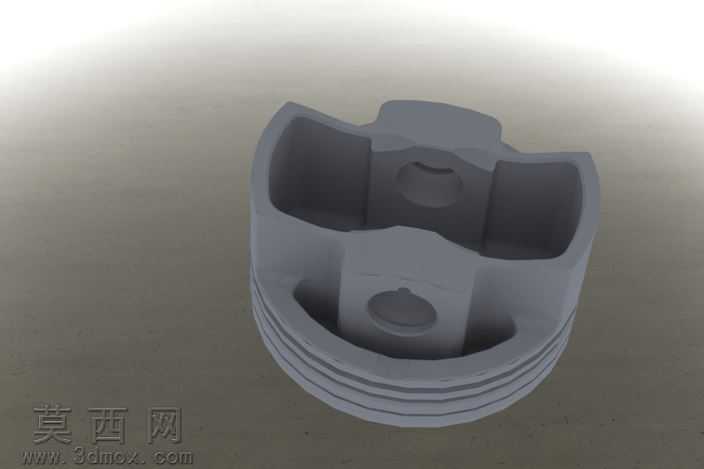

本作品为内燃机核心部件活塞的三维建模设计，建模过程严格遵循机械设计规范，依托三维建模软件完成全参数化特征构建，完整还原活塞的全部功能性结构。建模阶段首先绘制活塞的截面轮廓草图，通过旋转特征生成活塞基体，精准控制活塞的总高度、裙部直径、头部环槽的轴向尺寸与径向深度，依次构建出气环槽、油环槽的环形结构，对环槽的边角做符合工艺要求的微小倒角处理，避免应力集中问题。随后针对活塞销座部分进行单独特征构建，通过拉伸、切除特征完成销孔的同轴度约束，保证两侧销孔的轴线与活塞轴线垂直相交，对销座与活塞主体的衔接位置做平滑过渡的圆角处理，优化应力传递路径；活塞顶部的凹坑结构通过曲面切除特征完成，精准还原燃烧室的曲面造型，匹配内燃机的混合气形成需求。材质与渲染阶段，为模型赋予铝合金金属材质，调整材质的粗糙度、金属度参数，还原锻造铝合金活塞的金属光泽与机加工表面质感，对活塞环槽、销孔等机加工面设置更高的反光度，裙部区域适当调整粗糙度参数，模拟实际零件的表面处理效果；场景搭建采用深色哑光背景，布置多组柔和光源，突出活塞的金属质感与结构轮廓，通过多角度渲染清晰展示活塞的顶部、裙部、销座等各部分结构细节。设计思路上，本模型参考通用汽油机活塞的实际尺寸参数，在建模过程中兼顾结构合理性与工艺可行性，所有特征的尺寸比例均符合内燃机活塞的设计标准，既保证了外观的写实度，也完整保留了活塞的装配结构特征，可用于内燃机结构教学、装配模拟、运动仿真等场景，能够直观展示活塞在动力系统中的工作形态与结构特点，帮助理解内燃机往复运动部件的工作原理。
