赛车风格开放式运动方向盘三维设计

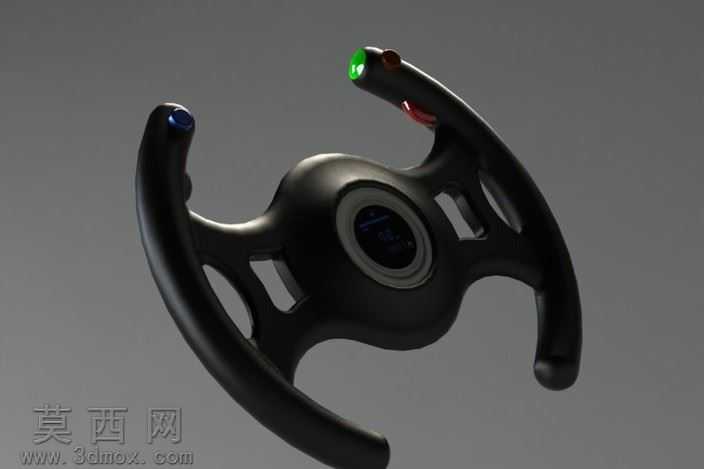

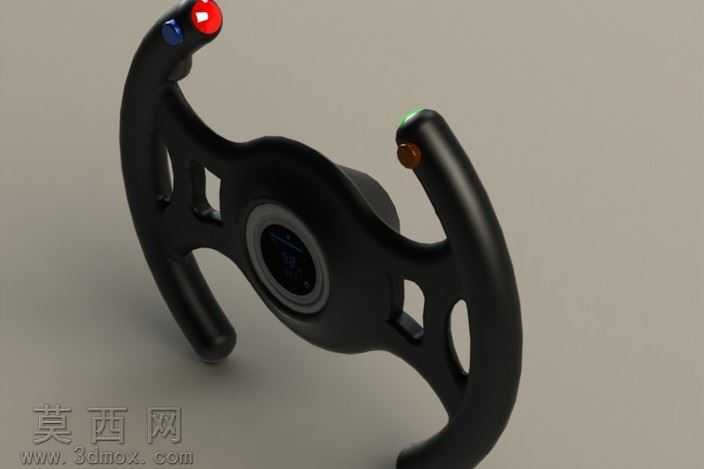

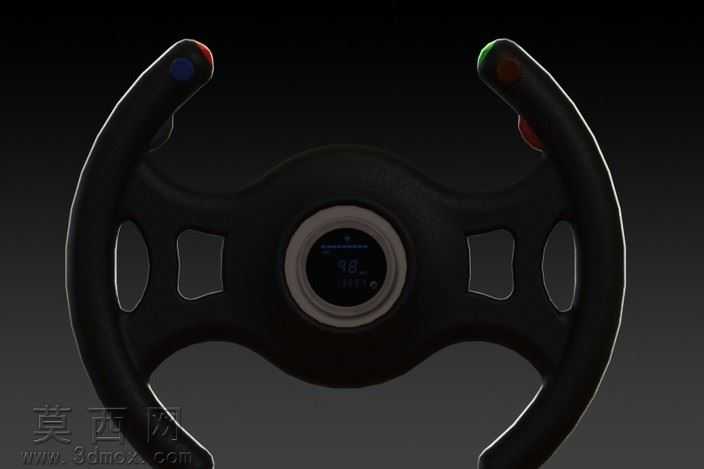

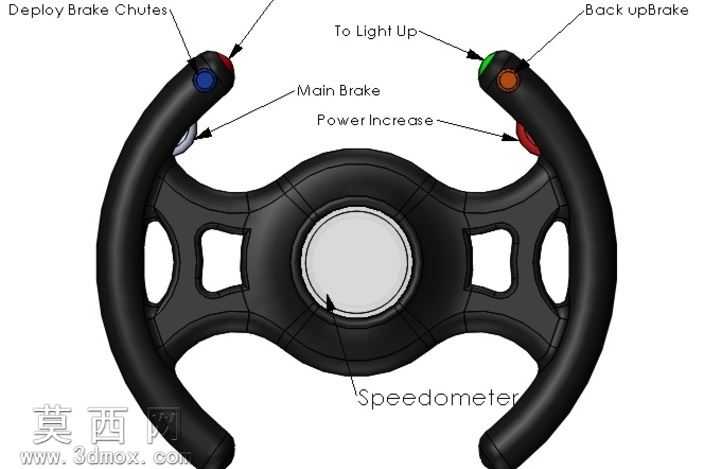

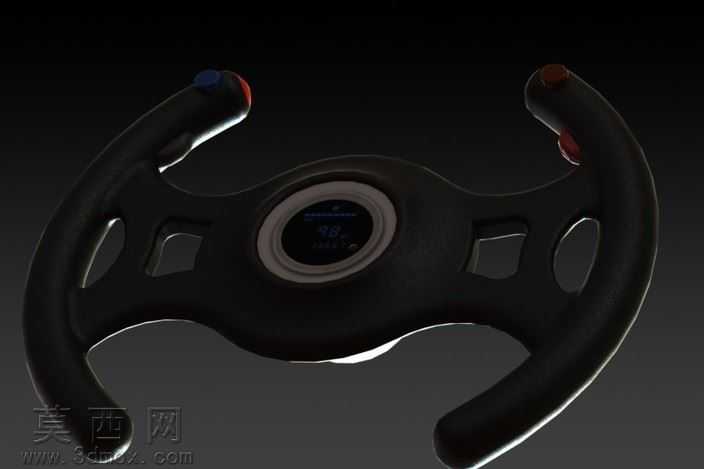

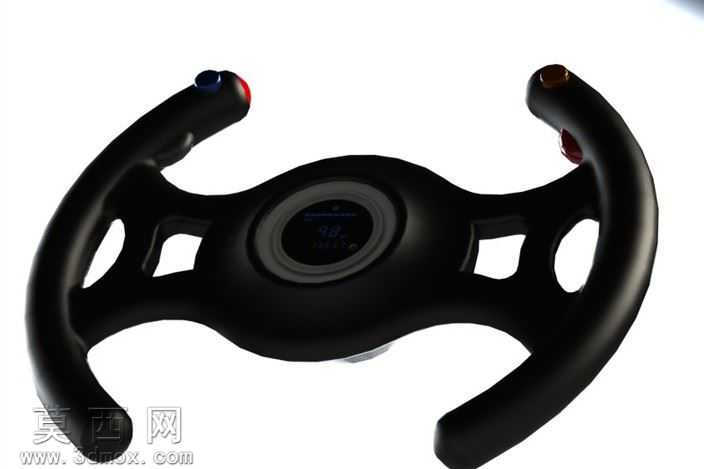

本作品为运动风格开放式方向盘的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以中心轮毂为基准原点，绘制中心安装基座的回转截面，通过旋转凸台命令生成核心基座结构，基座外圈预留多功能按键模块的安装卡槽，中心区域预留品牌标识位与喇叭按压结构的装配间隙。转向辐条部分采用非对称流线型布局，通过多段样条曲线拟合辐条的曲面走向，使用放样凸台命令生成三根渐变截面的支撑辐条，辐条与轮毂、握把的衔接处做连续圆角过渡，避免应力集中的同时优化视觉流畅度，辐条上预留减重镂空槽位，通过拉伸切除命令生成不规则形状的镂空结构，在保证结构强度的前提下降低部件整体重量。握把部分采用开放式异形设计，区别于传统整圈方向盘的闭合结构，仅保留左右两侧与上沿的操控握持区域，握把截面采用符合人体工学的椭圆渐变造型，从靠近辐条位置的粗截面逐步过渡到握持末端的收窄造型，贴合手掌抓握的自然弧度，左右握把末端分别集成功能按键凸台，通过凸台拉伸生成按键安装位，预留按键与内部走线的空间。材质与渲染阶段，主体握把与辐条部分采用哑光磨砂黑硬质塑料材质，调整材质的粗糙度参数模拟磨砂颗粒质感，中心轮毂外圈采用银灰色金属质感材质，添加轻微的反射效果模拟金属装饰圈的视觉表现，握把末端的功能按键分别赋予红、绿、蓝三色半透明材质，模拟功能指示灯的透光效果。渲染时采用侧上方主光源搭配底部补光的布光方案，突出方向盘曲面的光影过渡，清晰展现各部分的结构层次与材质差异，整体设计兼顾运动化视觉风格与实际操控的握持合理性，结构拆分清晰可直接用于后续的结构验证与3D打印试制。
