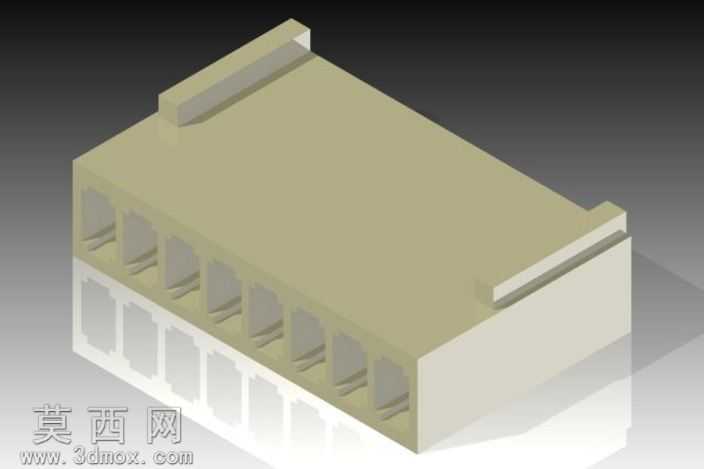

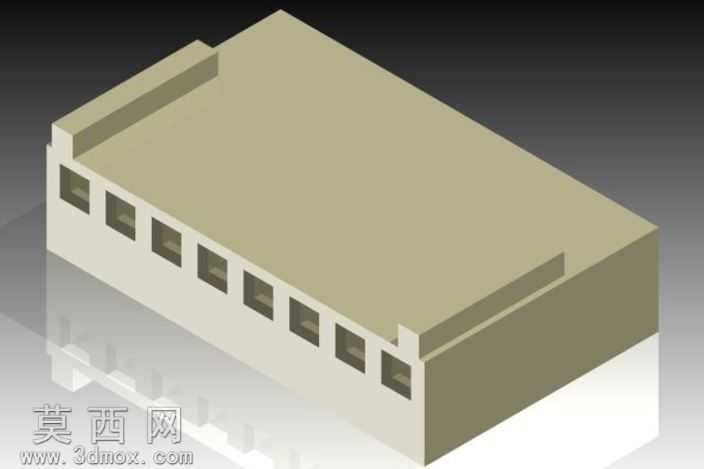

8位单排2.54mm间距压接连接器模型

本模型为8位置单排2.54mm间距压接接插件的三维数字模型，建模过程严格遵循电子连接器行业通用尺寸规范，以Autodesk Inventor为核心建模工具完成全参数化构建。建模阶段首先以公制毫米为单位建立基准坐标系，先绘制接插件主体的截面轮廓，通过拉伸特征生成绝缘基座的基础实体，再针对基座上的8个压接腔位逐一进行切除特征构建，每个腔位的尺寸公差严格匹配2.54mm标准间距要求，确保相邻腔位中心距误差控制在工业允许范围内。随后构建基座顶部的定位凸台与侧边的防呆导向结构，通过倒角、圆角特征对实体边缘进行工艺化处理，还原实际注塑件的脱模斜度与边角过渡效果，避免模型出现尖锐直角不符合实际生产工艺的问题。材质渲染阶段，为绝缘基座赋予米黄色工程塑料材质，调整材质的漫反射、粗糙度参数模拟尼龙或PBT塑胶的哑光质感，同时为压接接触区域预留金属材质的装配位置，通过环境光遮蔽与全局光照渲染，清晰呈现接插件的立体结构与各部位的空间关系。结构设计上，该模型完整还原了压接式房屋连接器的典型结构：单排排布的8个接线位适配常规排线压接需求，2.54mm的标准间距可与同规格排针、板端接口实现通用适配，基座两侧的卡扣结构用于压接完成后的锁固，防止接线松脱，内部的腔室结构设计可引导压接端子精准就位，避免端子偏位导致的接触不良问题。建模过程中对所有特征进行了参数化关联，若需调整位数量、间距尺寸，仅需修改对应参数即可快速生成衍生型号，无需重新绘制基础轮廓，大幅提升了同系列接插件模型的复用效率。模型同时导出了STL、STEP、IGES等通用三维格式，可兼容主流三维设计软件的导入需求，适用于电子设备整机装配的干涉检查、PCB板布局适配验证、接插件装配工艺模拟等场景，能够帮助设计人员在产品开发阶段快速完成接插件的布局校验，减少实物打样的迭代次数，缩短电子类产品的开发周期。
