多组羊角锤阵列排布创意结构设计

　　在日常五金工具的应用场景里，羊角锤是装配、维修、木工、建筑作业中无法替代的基础手工具，常规单把羊角锤的结构设计已经经过多代迭代，从最初的全金属一体结构，到现在的包胶手柄、减震结构，核心功能始终围绕敲击施力与起钉作业展开。这次的创意排布设计，是将多把同规格羊角锤按照交叉阵列的方式进行规整排布，打破了单把工具的独立展示逻辑，既可以作为工具类产品的创意展示方案，也能为五金工具的陈列、宣传物料设计提供三维参考。

　　从实际功能特性来看，单把羊角锤的核心结构分为锤头与手柄两部分，锤头部分采用高碳钢锻造，一端为平面敲击面，用于敲击钉子、冲子等工件，另一端为弧形羊角分叉结构，用于撬动、拔除嵌入木材或墙体的铁钉，锤头与手柄的连接采用楔形胀紧结构，保证长期敲击作业下不会出现锤头脱落的安全隐患。手柄部分采用双色复合结构，靠近锤头的握持段为硬质工程塑料，提供足够的结构强度，末端握持段为软质防滑橡胶，表面设置防滑纹理，既可以缓冲敲击时的反震力，也能在手部出汗或者沾有少量油污时保持足够的握持摩擦力，避免作业过程中工具脱手。

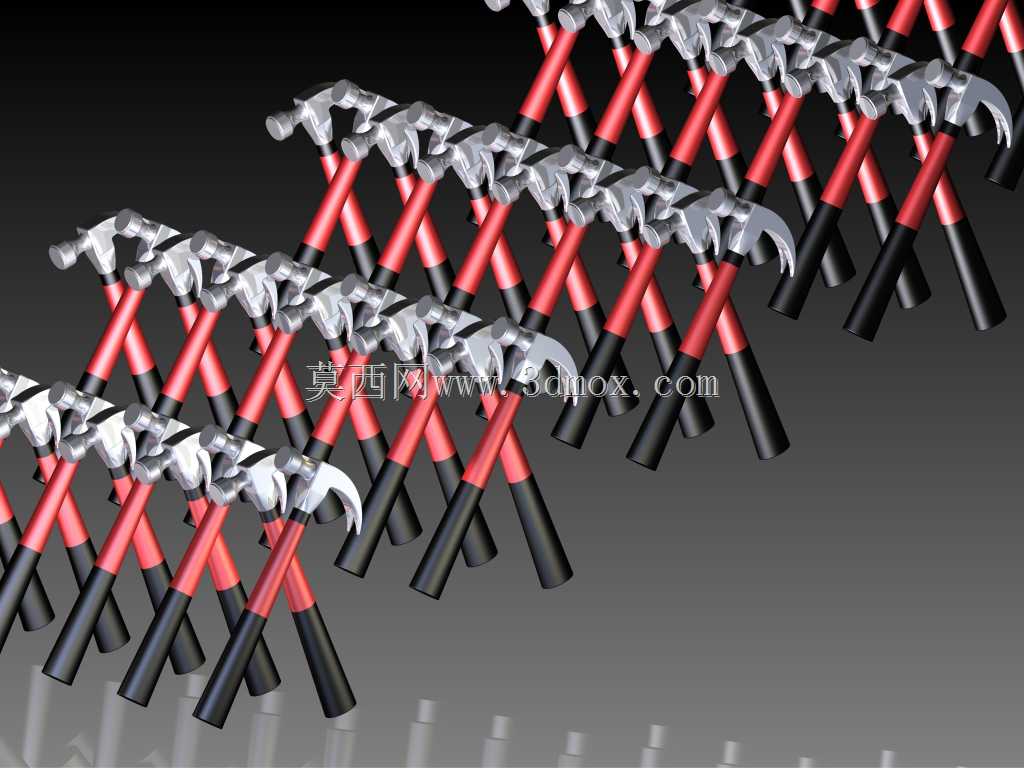

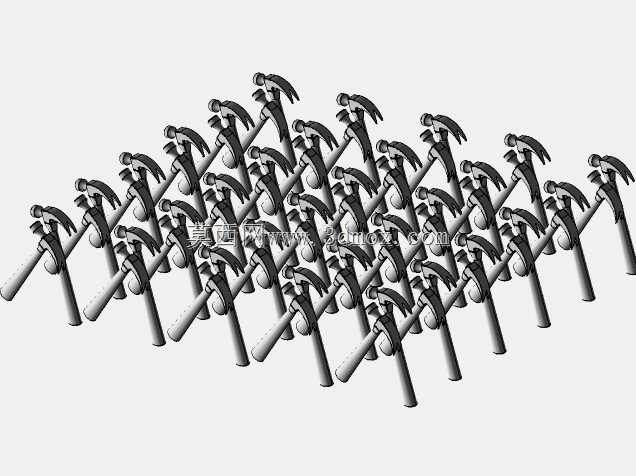

　　设计过程中首先确定了单把羊角锤的核心尺寸边界，锤头总长度控制在135mm左右，敲击面直径30mm，羊角分叉的开口宽度适配常规2-4英寸的铁钉帽尺寸，手柄总长度330mm，符合成年人手部握持的最佳力臂长度，握持段的直径设置为32mm，贴合手掌握持的弧度，长时间作业不会产生明显的硌手不适感。在阵列排布的设计上，采用了交叉倾斜的排布逻辑，每把锤子的手柄与水平面呈45度夹角，相邻锤子的朝向相反，锤头与手柄互相交错，既保证了整体排布的视觉韵律感，也不会出现结构干涉，每把锤子之间预留了2mm的安全间隙，避免实体建模时出现面体重合的错误。

　　从应用场景延伸来看，这种阵列化的锤子三维结构，除了用于产品宣传的视觉设计之外，还可以为五金工具的货架陈列、工具套装的内衬开槽设计提供尺寸参考，在定制工具套装的EVA内衬加工时，可以直接提取单把锤子的轮廓线，结合阵列排布的间距参数，快速生成内衬的铣削加工路径，不需要重复进行尺寸测量。另外在工具类的科普教学场景中，这种规整的阵列模型也可以用于三维建模软件的阵列命令教学案例，帮助初学者掌握线性阵列、角度阵列、实体干涉检查的相关操作技巧。

　　在结构细节的处理上，锤头的敲击面做了轻微的倒圆角处理，避免长期敲击后边缘出现崩缺，羊角部分的内侧面做了防滑齿纹，起钉时可以牢牢卡住钉帽，不会出现打滑的情况。手柄末端设置了挂孔，方便日常收纳时悬挂在工具墙或者工具架上，挂孔的直径为8mm，适配常规的挂钩尺寸。锤头与手柄的连接位置做了过渡圆弧，减少应力集中，避免敲击时手柄从连接位置断裂。所有的结构棱边都做了0.5mm的倒钝处理，没有尖锐的边角，符合手动工具的安全设计规范，即使在搬运、取用过程中碰到手部也不会造成划伤。

　　实际建模过程中，先完成单把羊角锤的全参数化建模，将锤头的长度、敲击面直径、手柄长度、握持段直径等参数都设置为可调整的参数变量，后续如果需要适配不同规格的羊角锤阵列，只需要修改对应参数就可以快速生成新的模型，不需要重新绘制草图。阵列时采用了草图驱动的阵列方式，先在基准面上绘制好所有锤子的定位点与倾斜角度参考线，再将单把锤子的模型按照参考线的位置与角度进行批量实例化，这种方式比常规的线性阵列更加灵活，可以自由调整每把锤子的位置与角度，方便调整整体的视觉效果，同时也方便后续做干涉检查，一旦出现位置重叠的情况，只需要调整对应参考线的位置就可以快速修正。
