台式计算机后备式不间断电源内部结构设计

　　这款PC用不间断电源的三维结构设计，完全围绕桌面级办公场景的实际供电防护需求展开，日常放置在台式计算机主机旁的桌面或主机托架层，适配常规办公工位的空间布局，核心作用是在市电突发中断、电压波动、浪涌冲击的工况下，为台式计算机、外接存储设备、小型办公外设提供短时间的持续供电，避免设备突然断电导致的内存数据丢失、磁盘坏道、硬件损伤问题，同时过滤市电传输过程中的杂波干扰，给精密电子设备提供稳定的供电输出环境。

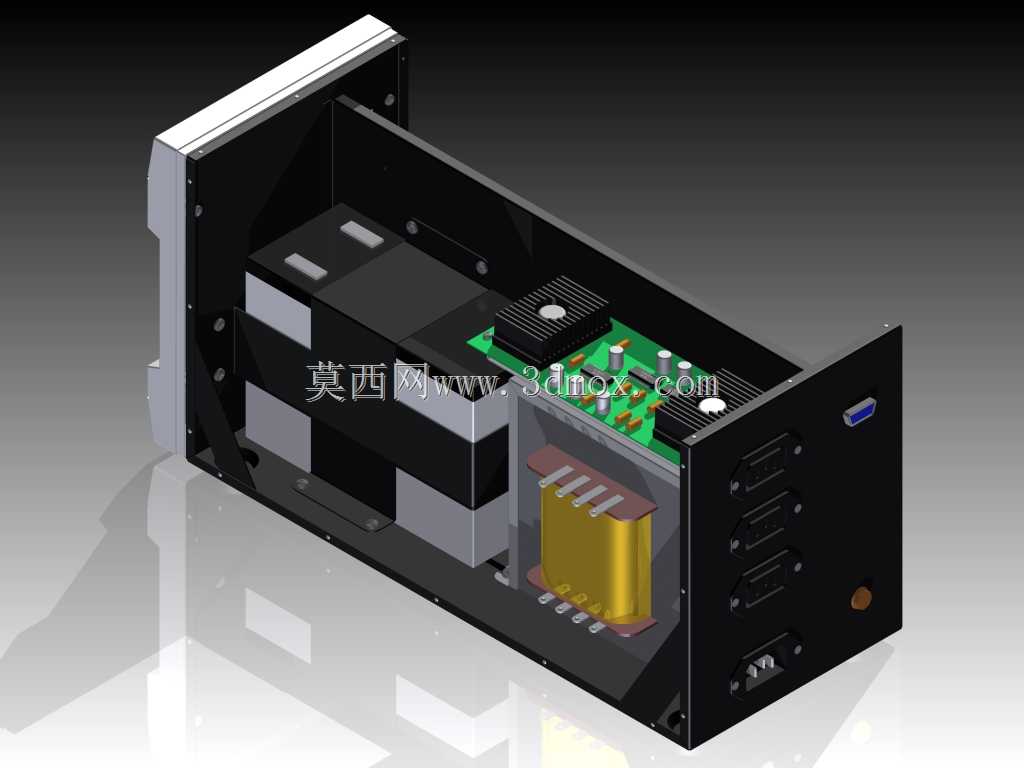

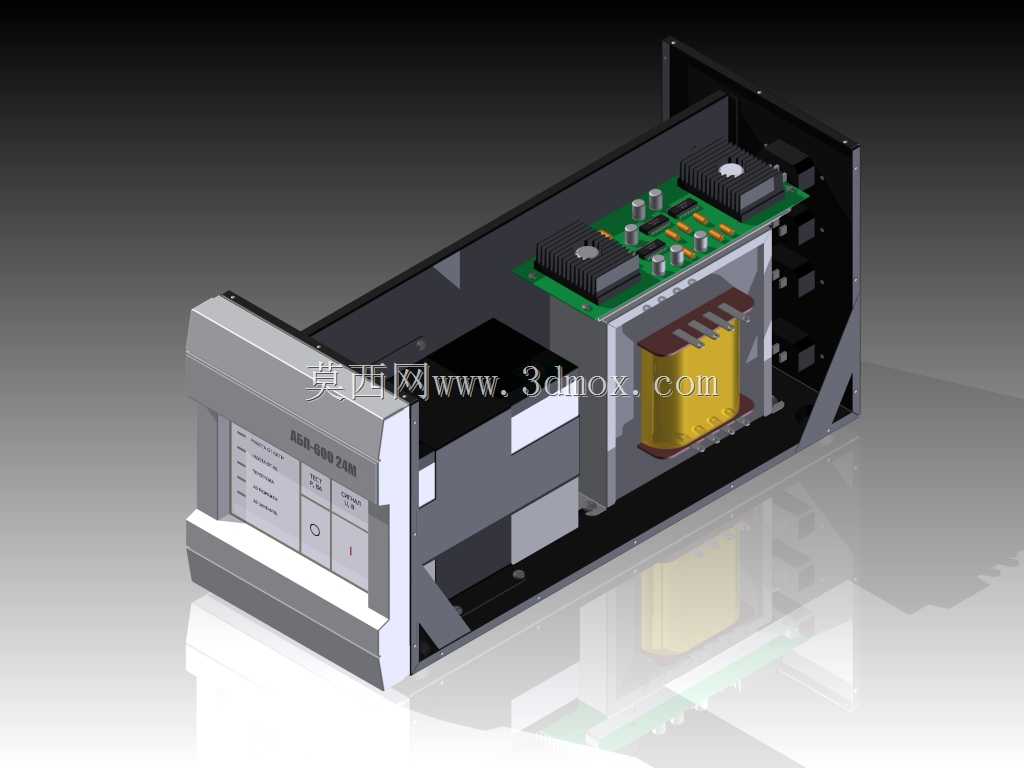

　　从结构设计逻辑来看，整体采用卧式金属机箱架构，外壳选用冷轧钢板弯折成型，兼顾结构强度与电磁屏蔽性能，机箱外侧预留的三个国标电源输出接口、一个USB通讯接口、市电输入接口与电源开关，全部按照桌面使用的操作习惯排布在机箱侧立面，用户无需挪动设备即可完成接线与开关操作，接口周边做了翻边强化处理，避免频繁插拔导致的接口松动、壳体开裂问题。机箱内部采用分层布局逻辑，上层预留铅酸蓄电池的安装仓位，仓位周边设计有橡胶缓冲垫安装位，可抵消设备运行过程中风扇转动、外部震动带来的电池移位风险，电池与下层电路板之间设置绝缘隔离挡板，避免电池漏液、接线脱落导致的电路短路故障。

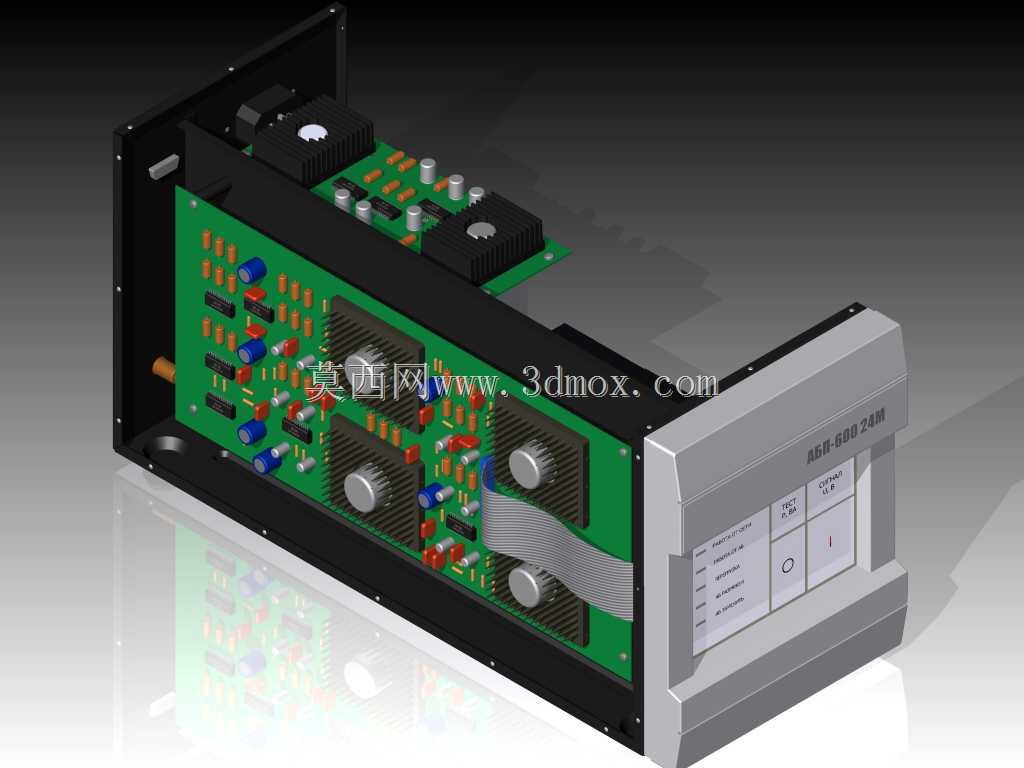

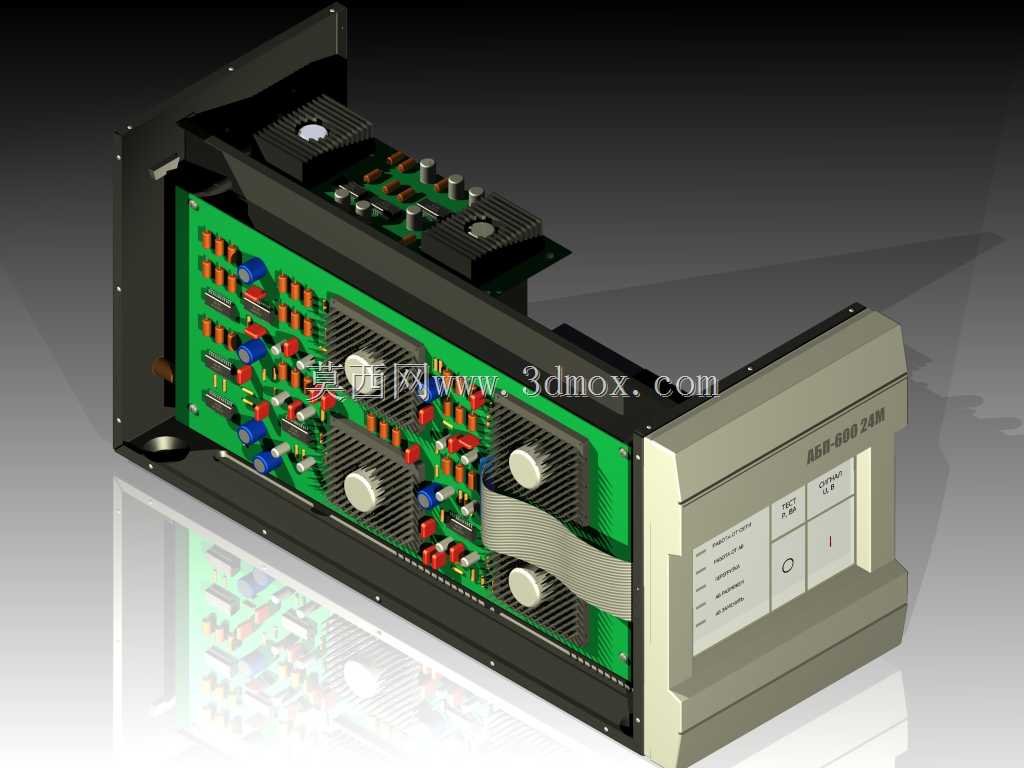

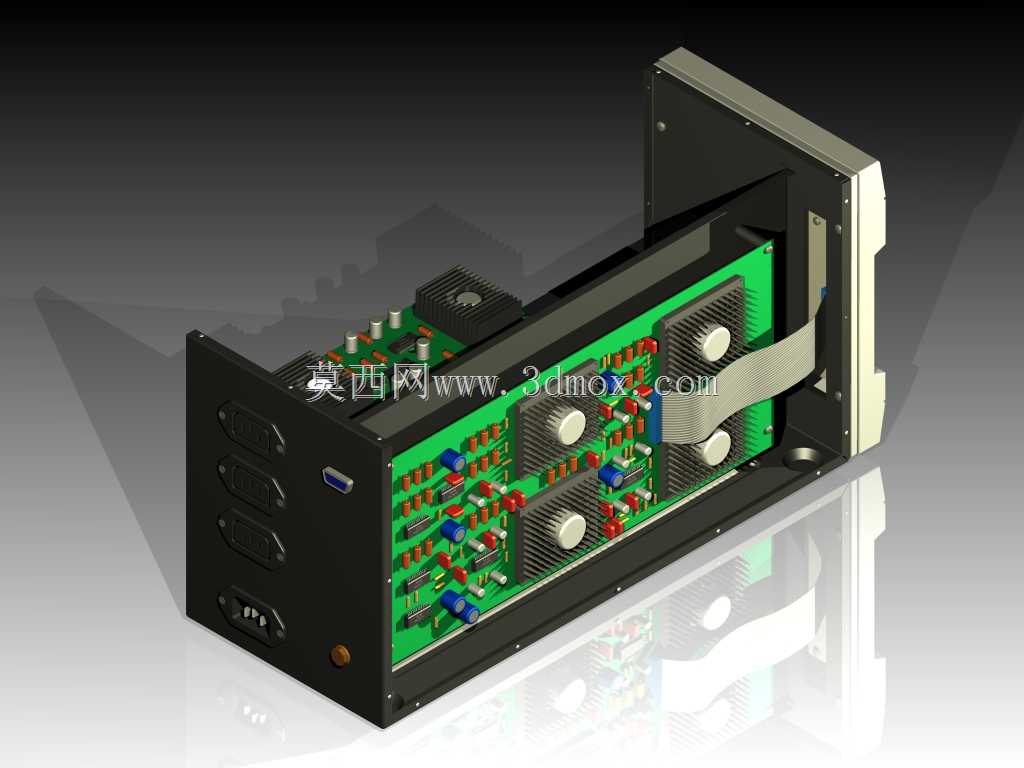

　　下层核心电路板的固定采用铜柱螺接方式，每块功率板、控制板的四个角都预留对应安装孔位，板上的功率元件、电容、电感、散热片的排布严格遵循电气间隙要求，高压区域与低压信号区域做物理分隔，减少电路工作过程中的信号串扰。板载的多组铝制散热片直接朝向机箱预留的通风孔位置，配合机箱侧部的静音散热风扇形成贯通式散热风道，设备满负载运行时，功率元件产生的热量可顺着风道快速排出，避免内部积温过高导致的元件寿命衰减、电路保护触发问题。电路板之间的信号连接采用扁平排线设计，排线走向全部沿着机箱内部的走线卡槽排布，预留足够的弯折余量，避免组装过程中排线被壳体挤压、弯折断裂，同时排线接口处设计有防脱卡扣，设备搬运、震动过程中不会出现接口松脱的情况。

　　机箱前面板采用塑料卡扣与螺接结合的固定方式，面板上预留状态指示灯、功能按键的安装位，用户可直观查看设备的市电状态、电池容量、负载占比情况，面板与金属壳体的接缝处做了错位止口设计，既可以减少电磁泄漏，也能避免灰尘、液体泼溅直接进入设备内部。安装边界方面，整体外形尺寸适配常规台式计算机主机的高度比例，可直接放置在主机上方或者桌面角落，底部预留四个橡胶脚垫安装位，既可以防滑，也能垫高机箱底部形成底部进风空间，提升散热效率，机箱背部预留壁挂孔位，也可根据工位布局需求壁挂安装在工位侧方的墙面，不占用桌面操作空间。

　　从功能实现的结构匹配来看，内部的继电器切换元件安装在靠近输出接口的位置，缩短大电流线路的传输长度，减少线路损耗与压降，控制板上的采样电路单独做屏蔽罩安装位，避免功率元件的电磁干扰影响采样精度，保证市电中断时的切换速度控制在毫秒级，连接的计算机设备不会出现断电重启的情况。电池仓位的尺寸适配常规12V小容量铅酸蓄电池，也可根据续航需求调整仓位尺寸适配更大容量的电池组，仓位旁预留保险丝安装座，出现输出短路、过流情况时可快速熔断保护后端设备与电池安全，更换保险丝无需完全拆开壳体，在机箱外侧即可完成操作，降低日常维护的难度。
