带锁紧结构法兰式旋转调节连接附件

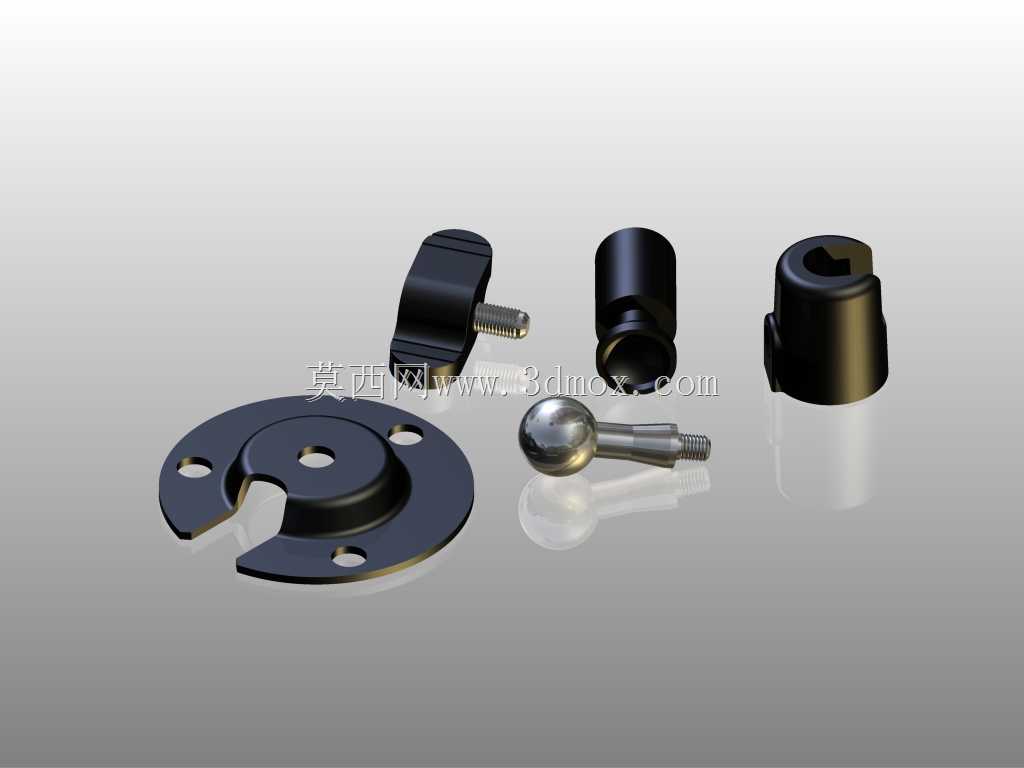

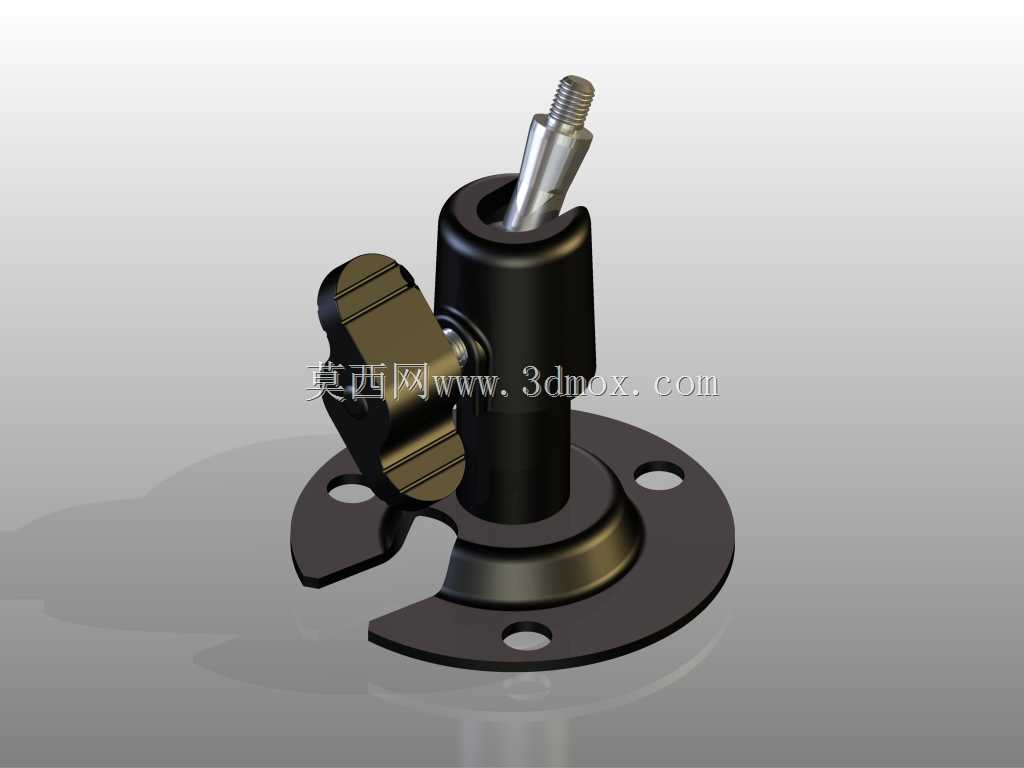

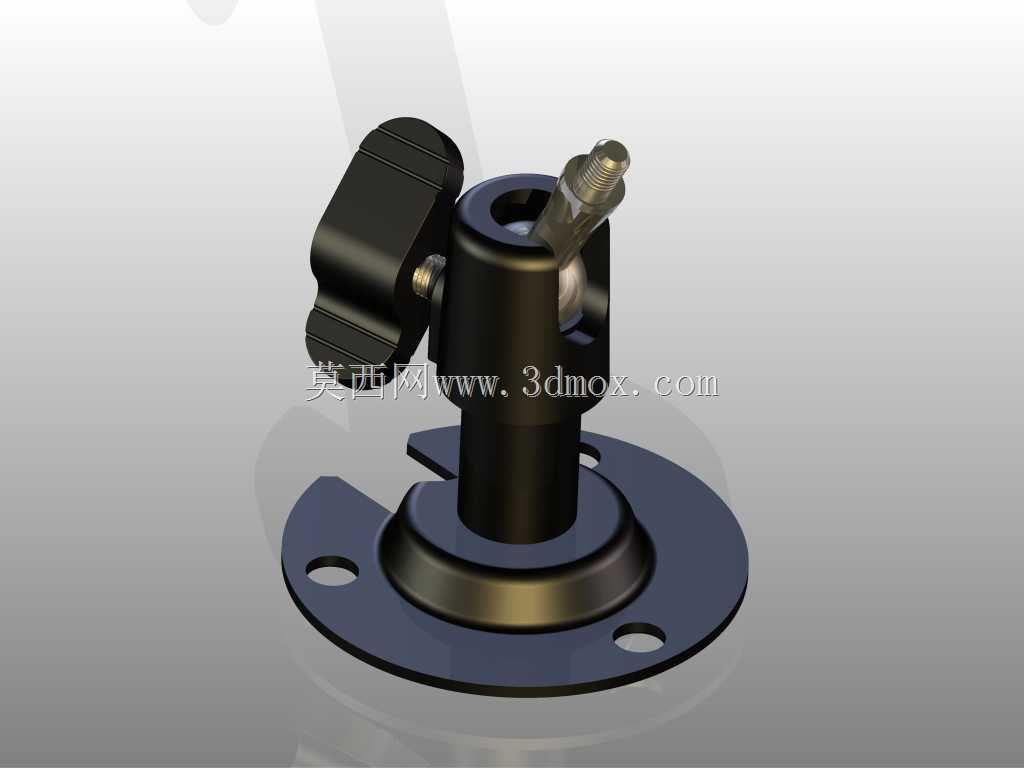

　　在工装夹具、检测支架、小型设备工位调节机构的实际应用场景中，这类带法兰底座的旋转连接附件是实现部件角度调整、方位转向的核心连接构件，日常多被用于固定需要频繁调整朝向的小型功能部件，比如工业视觉相机支架、工位照明灯具固定座、气动管路导向支座、小型操作面板支撑结构等场景，替代传统固定式连接座无法调整方位的缺陷，减少现场改装的额外工作量。从结构设计逻辑来看，该附件采用圆盘法兰作为安装基座，法兰盘上预留三个均布的安装通孔，可适配M6或者M8规格的内六角螺栓进行固定，安装时可直接固定在设备台面、型材框架或者预制的安装基板上，法兰盘底部做了下沉式的贴合面设计，能够保证安装后底座与安装面完全贴合，不会出现安装倾斜导致的旋转卡滞问题。

　　主体的旋转轴套部分采用一体式圆柱结构，轴套内孔与上部伸出的连接轴采用小间隙配合，配合间隙控制在0.02mm到0.04mm之间，既保证旋转过程无明显旷量，又不会因为配合过紧导致调节时阻力过大。侧面的锁紧结构采用偏心凸轮式锁紧把手，把手表面做了防滑滚纹处理，操作人员无需借助额外工具，徒手扳动把手即可完成旋转角度的锁紧与松开操作，相比传统的顶丝锁紧结构，操作效率提升明显，且不会因为长期使用出现顶丝滑牙、锁紧失效的问题。上部伸出的连接轴端部加工有外螺纹，可直接通过螺母锁紧需要固定的外接部件，轴身与轴套的配合段做了表面硬化处理，硬度达到HRC40左右，能够承受长期旋转摩擦带来的磨损，延长整体构件的使用寿命。从安装边界尺寸来看，

　　法兰盘整体直径控制在70mm左右，主体轴套的高度约为65mm，上部连接轴伸出长度约为30mm，整体结构紧凑，不会占用过多的安装空间，适合在空间局促的设备内部或者工装台面上使用。设计过程中重点考虑了锁紧后的刚性问题，凸轮锁紧机构的压紧面做了网纹滚花处理，锁紧时能够与轴身表面产生足够的摩擦力，保证在承受10kg以内的径向载荷时不会出现角度滑移，满足大部分轻型工装、小型辅助部件的固定调节需求。在实际选型应用中，需要注意该附件的旋转角度为水平方向360度任意可调，不具备俯仰角度调节功能，如果需要多维度调节需要搭配其他角度调节构件组合使用；安装时需要保证法兰安装面的平面度，若安装面存在明显凹凸，会导致轴套倾斜，出现旋转卡滞、

　　锁紧后受力不均的问题。另外，轴套与连接轴的配合部位预留了润滑脂注油间隙，长期使用时可定期涂抹少量锂基脂进行润滑，避免出现旋转干涩、异响的问题。这类旋转连接附件相比定制化的旋转支座，标准化程度高，安装尺寸统一，能够直接替换同规格的现有构件，降低设备维护的配件采购成本，同时结构上没有复杂的传动零件，故障率极低，适合在工业生产现场的各类辅助机构中批量使用。建模过程中对各个配合面的公差做了合理设定，法兰安装孔的位置度公差控制在0.1mm以内，保证安装时能够顺利与预制的安装螺孔对齐，轴套内孔与法兰底面的垂直度公差控制在0.05mm以内，避免安装后连接轴出现倾斜，影响外接部件的位置精度。锁紧把手的旋转行程做了限位设计，扳动到锁紧位置时刚好达到最大压紧力，不会因为过度扳动导致凸轮结构损坏，松开位置时连接轴可自由旋转，不会出现摩擦阻滞的情况。
