多叶片曲面结构通风扇叶轮三维设计

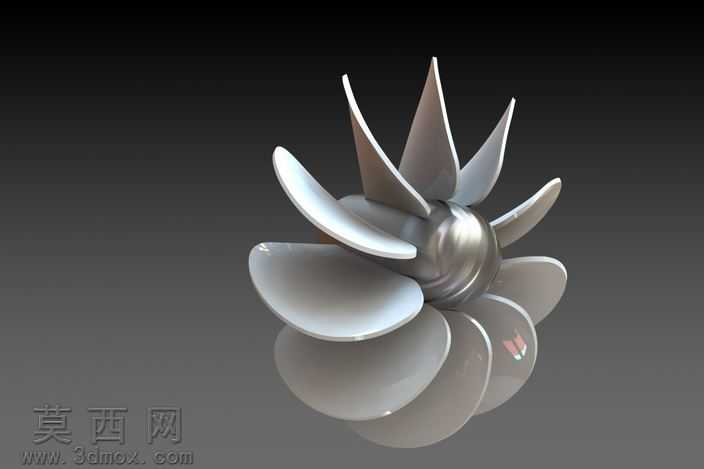

本作品为通风扇核心叶轮部件的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以旋转凸台命令生成中心轮毂的基础回转体，对轮毂与叶片衔接的过渡区域做圆角优化处理，避免结构应力集中问题。叶片部分采用曲面建模思路，先绘制各截面的翼型轮廓草图，通过投影曲线、边界凸台命令生成单张叶片的光滑曲面，再通过圆周阵列命令完成多组叶片的均匀排布，建模过程中严格控制叶片的安装角度、扭转曲率参数，保证相邻叶片间的流道间隙均匀，符合空气动力学设计要求。渲染阶段采用Keyshot完成效果输出，叶片部分赋予高光亮面ABS塑料材质，调整材质的反射粗糙度参数模拟工程塑料的细腻质感，中心轮毂赋予半哑光金属材质，通过添加环境HDR贴图模拟工作室柔光照明效果，突出叶片曲面的流畅光影过渡，清晰展现叶片的扭转弧度与层叠排布结构。结构设计上采用双层错位叶片布局，内层叶片与外层叶片的扭转角度做差异化设置，可在运转时切割气流形成多股紊流，有效提升送风覆盖范围，同时降低单叶片运转时的风阻噪音，轮毂中心预留标准轴孔安装位，可直接适配常规家用风扇的电机输出轴，叶片根部做加厚处理提升整体结构强度，长期高速运转不易出现形变断裂问题。设计过程中反复调整叶片的弦长、扭转角、安装间距参数，通过曲面曲率检查工具排查曲面褶皱、破面问题，保证所有曲面连续顺滑，模型可直接导出用于3D打印手板验证、结构开模或者流体仿真分析，整体结构紧凑合理，曲面过渡自然，兼顾气动性能与外观质感。
