木质三件式工程施工玩具车组结构设计

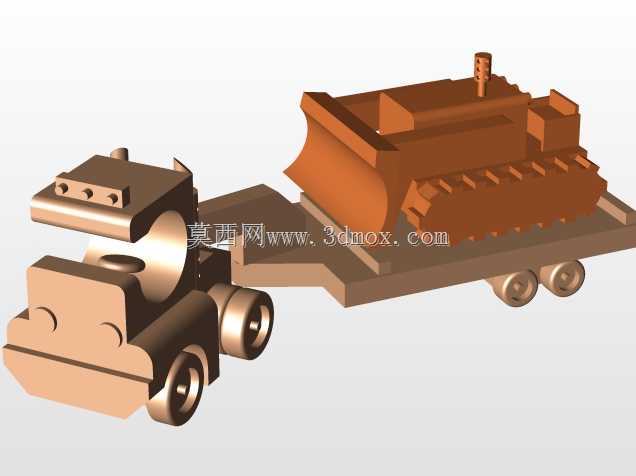

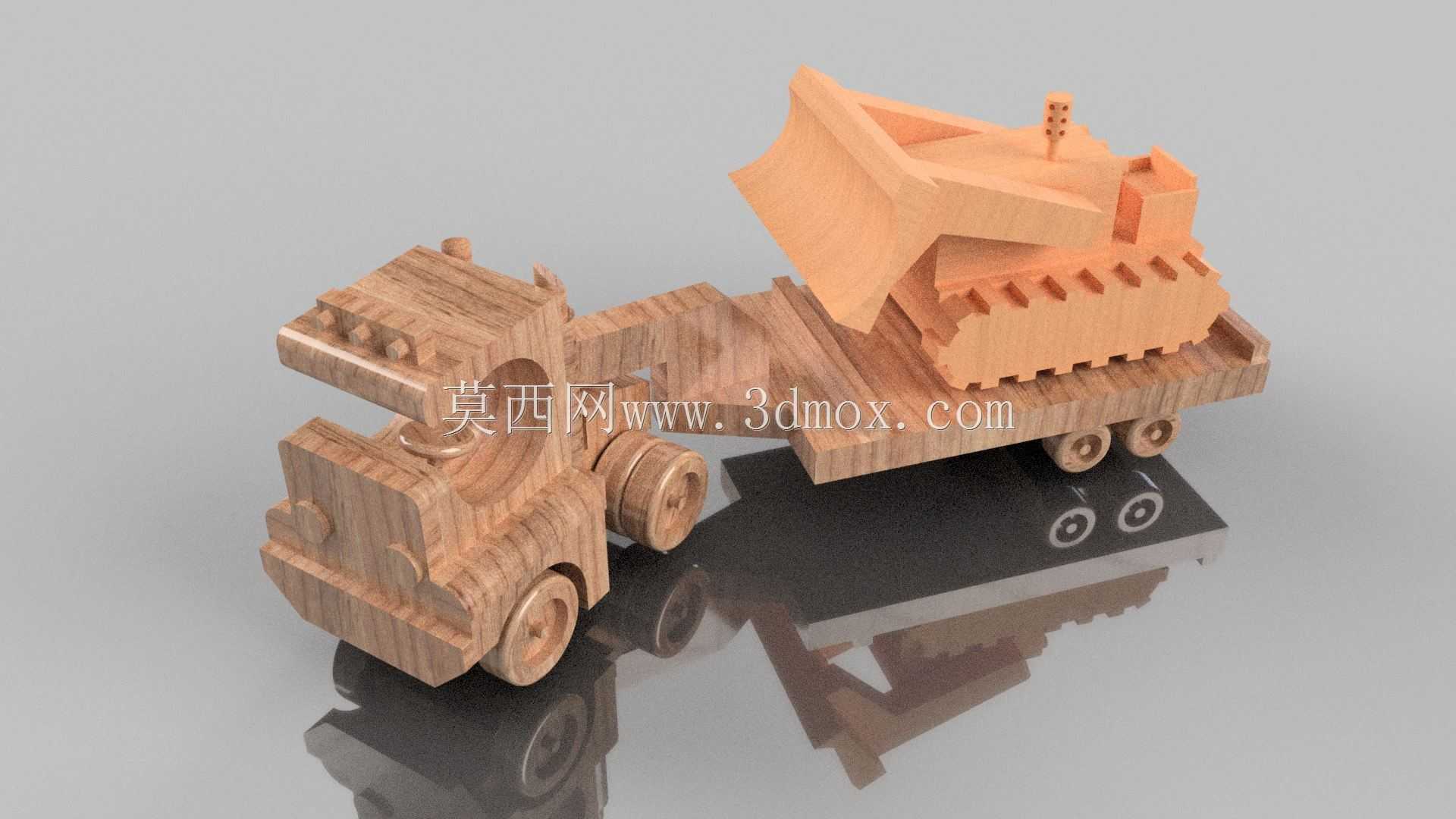

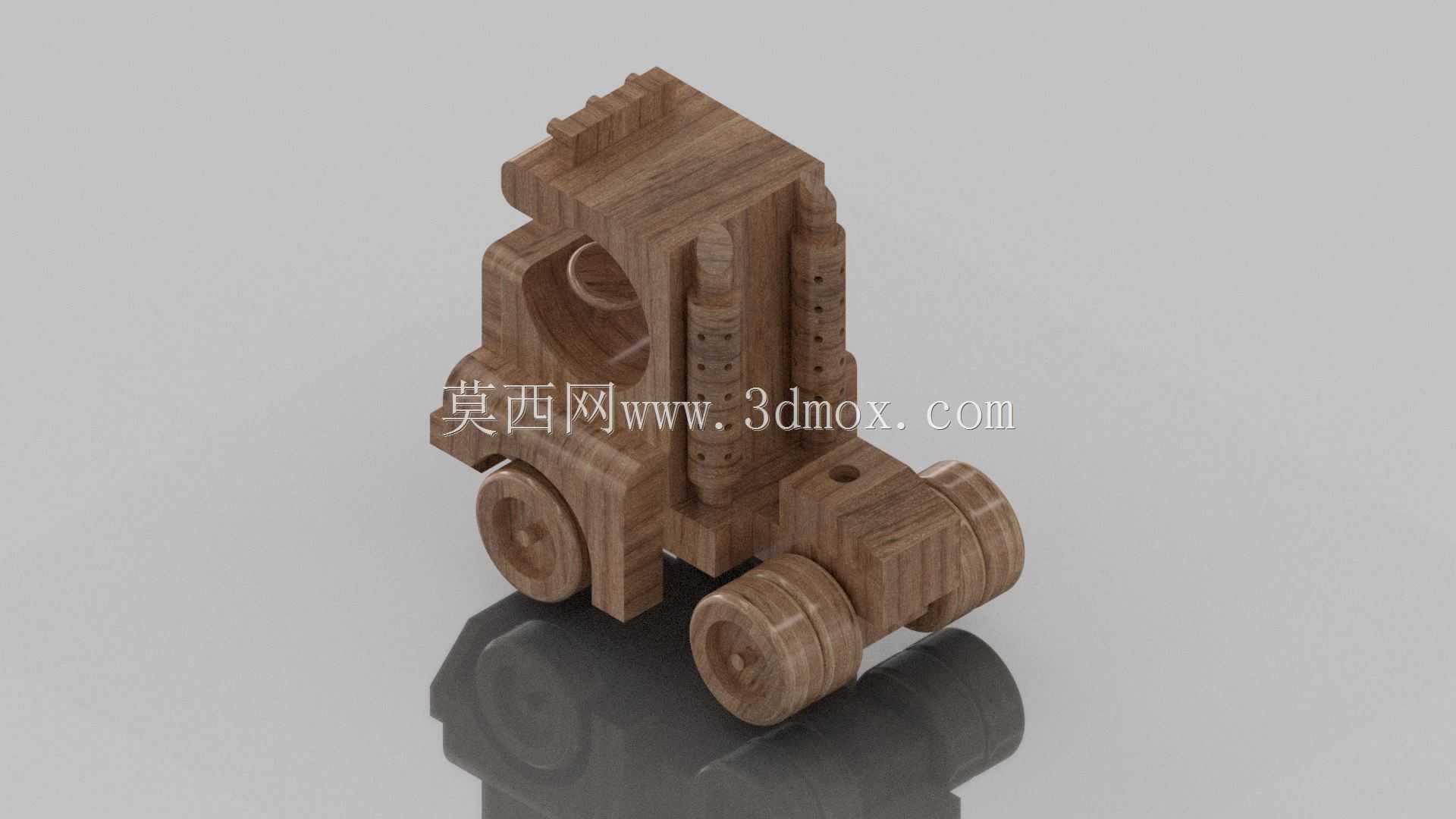

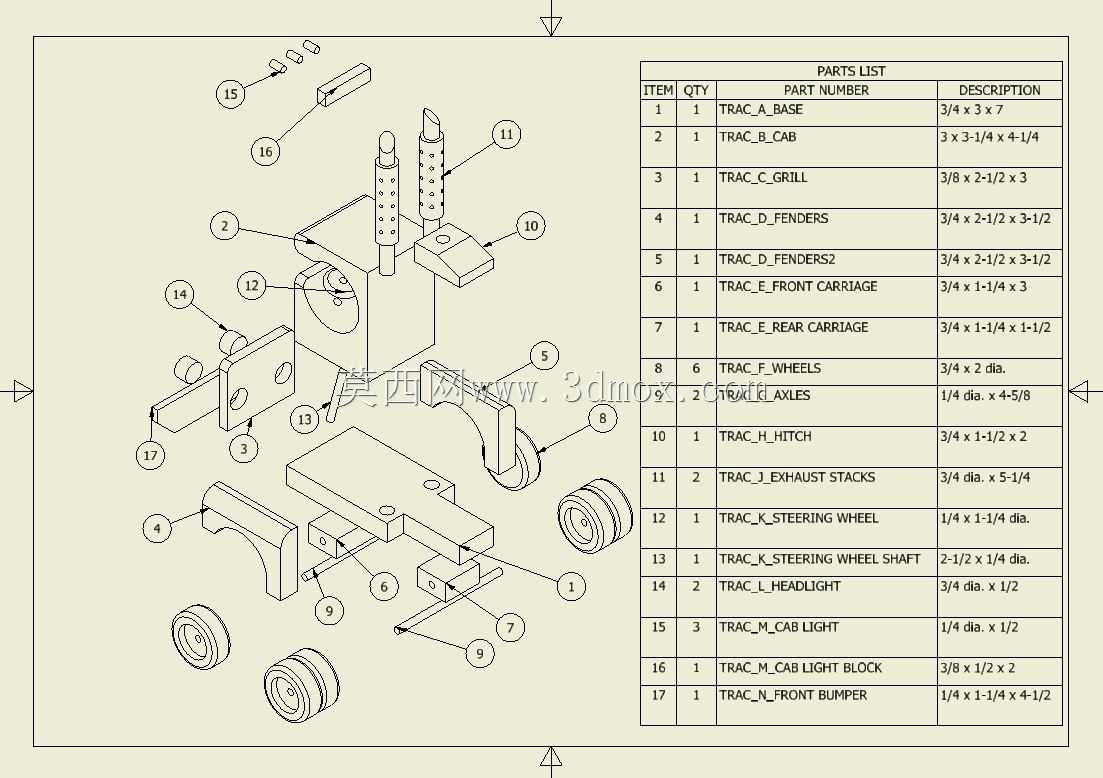

　　这套木质工程车组采用三件式分体组合结构，包含牵引车头、低平板运输挂车、履带式推土机三个独立功能单元，整体采用实木拼接工艺打造，所有连接部位均采用传统榫卯配合少量木质销轴完成装配，未使用金属紧固件或粘接剂，既满足儿童玩具的安全要求，也具备可反复拆装的把玩属性。从结构设计逻辑来看，牵引车头部分参考了重型货运卡车的驾驶室布局，车头前部设置了仿进气格栅的凹凸榫接结构，两侧预留了车轮安装位，车轮采用独立木质圆片加工，中心开孔与车轴采用间隙配合，保证转动顺滑无卡滞，车头后部设置了牵引挂钩结构，挂钩与挂车前端的牵引环采用间隙配合，可实现水平方向±30°的转向角度，满足小半径转弯的把玩需求。低平板运输挂车的承载面采用整板铣削成型，

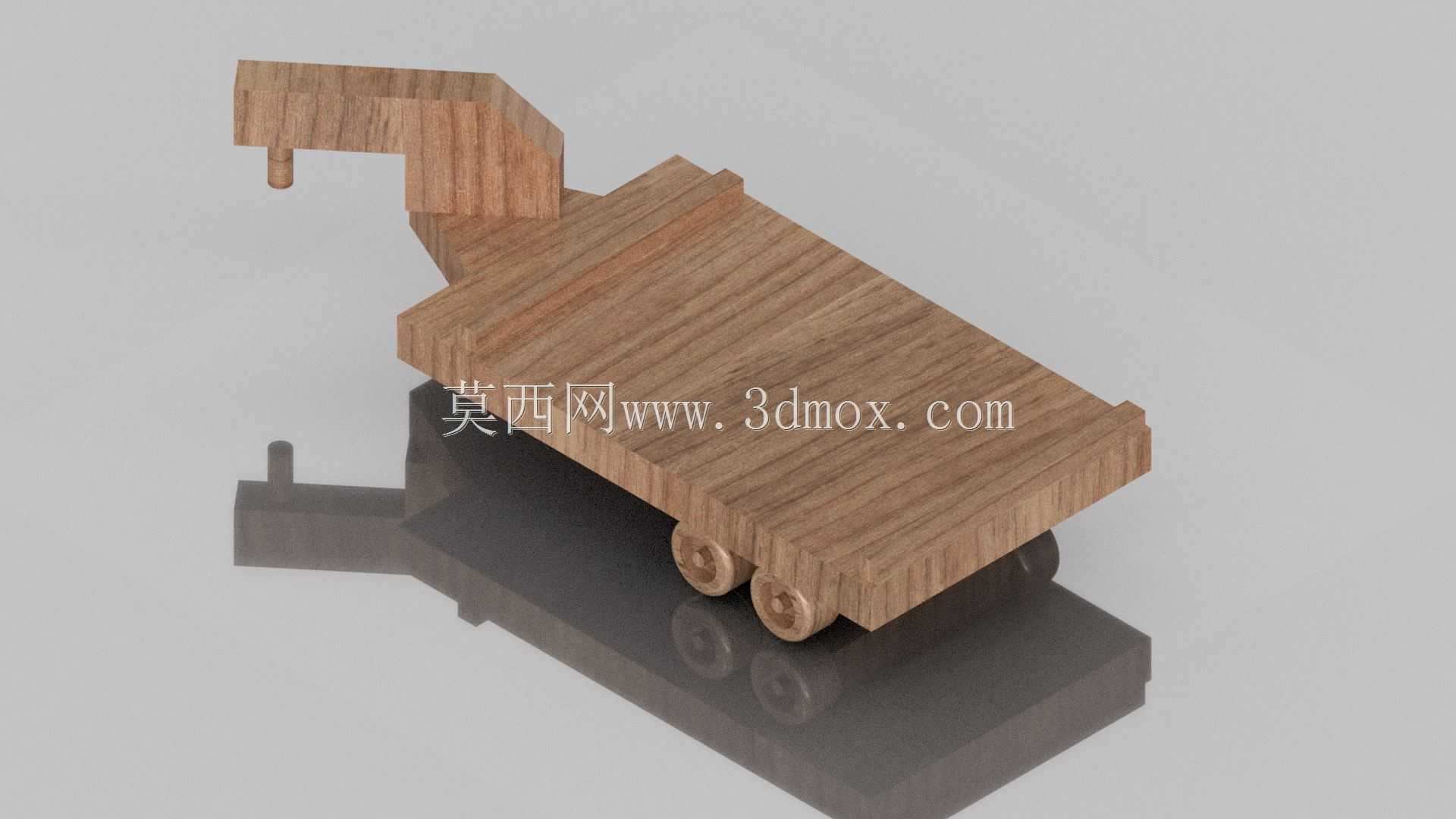

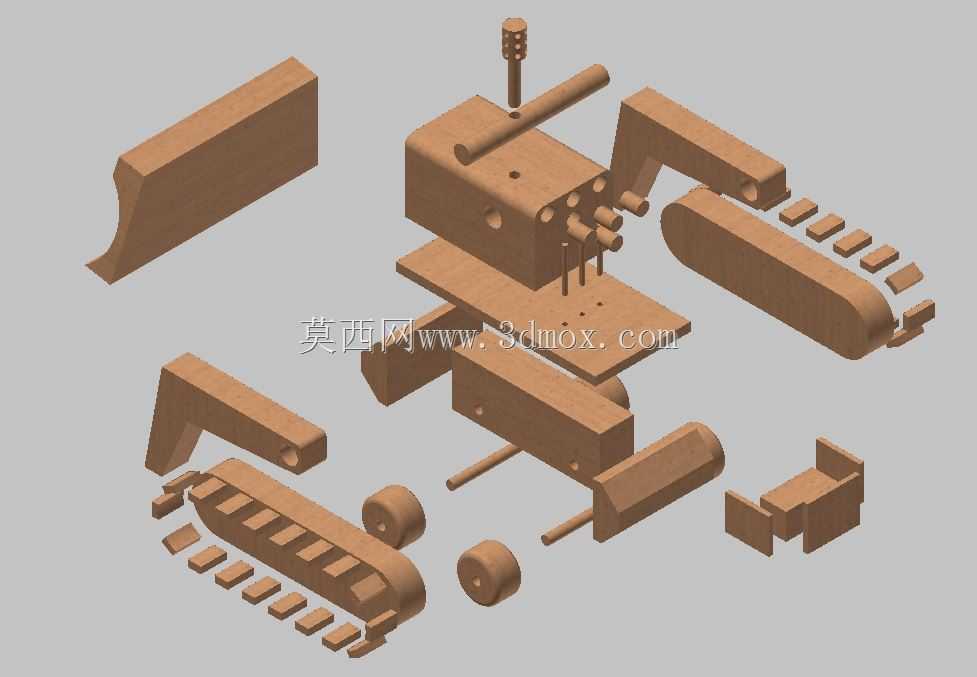

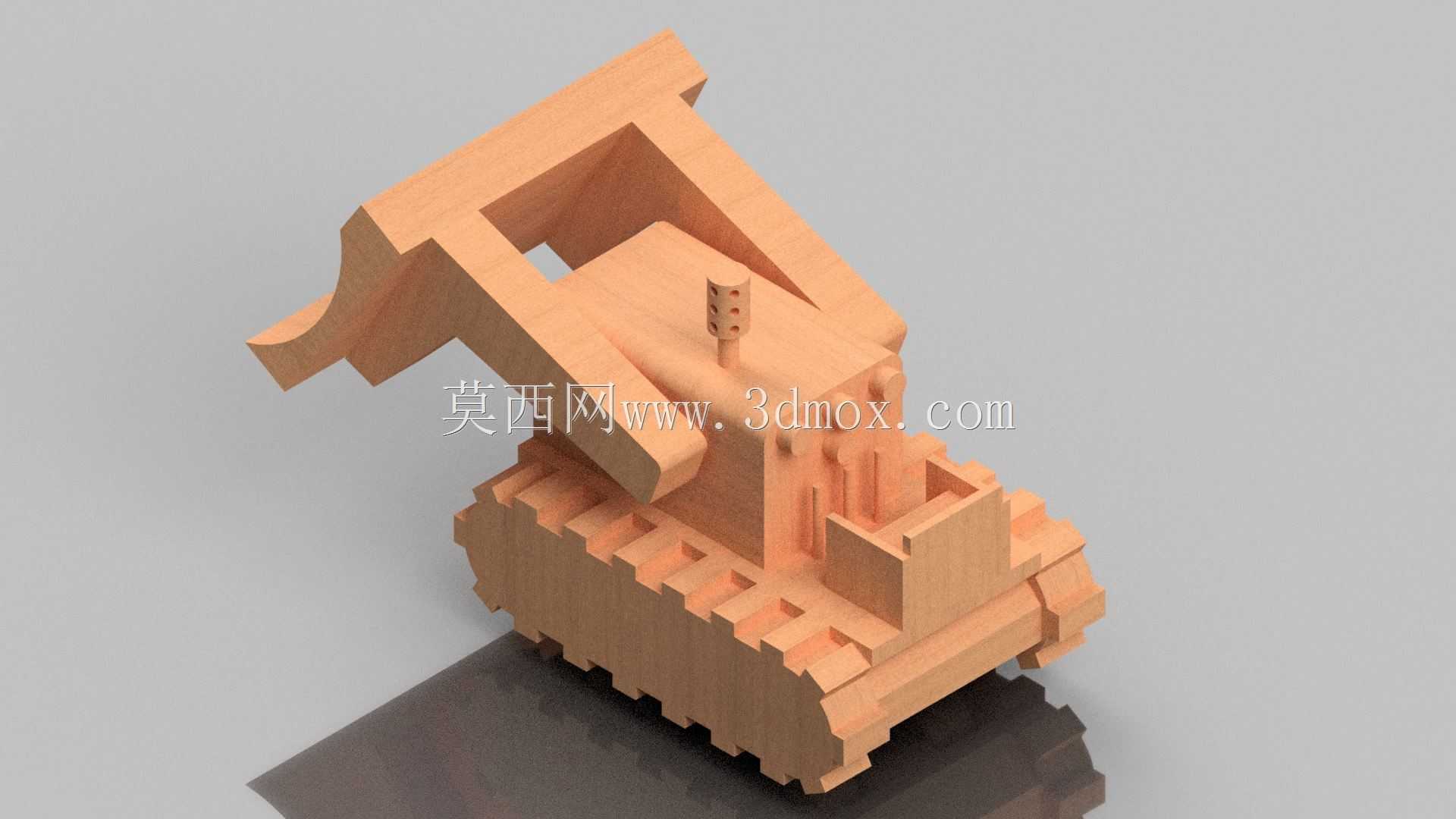

　　板面做了细微的防滑纹理处理，挂车后部设置了可翻折的爬梯结构，爬梯通过侧边的木质销轴与挂车主体连接，翻折角度范围为0-90°，放平后可作为推土机上下挂车的坡道，爬梯收起时可通过侧边的木质卡扣固定在挂车侧面，避免行驶过程中晃动。挂车的车轮采用双轮组布局，每侧设置两个车轮，轮距与车头轮距保持一致，保证行驶过程中整车的稳定性，挂车承载面的离地高度控制在合理范围，既保证推土机上下时的坡度平缓，也避免行驶过程中剐蹭地面。履带式推土机单元参考了小型履带式工程设备的结构，履带部分采用分段式木质块拼接而成，每块履带板通过柔性连接销串联，可绕驱动轮和导向轮顺畅转动，推土机前部设置了可升降的推铲结构，推铲通过两侧的支撑臂与机身连接，

　　支撑臂上设置了多个档位卡槽，可实现推铲三个不同高度的固定，模拟真实推土机的铲料、推运、卸料作业姿态，机身上部还设置了仿排气筒的凸起结构，还原工程设备的外观特征。从实际应用场景来看，这类木质工程玩具主要面向低龄儿童的益智玩耍需求，同时也可作为木质手工爱好者的拼装参考样件，整套结构的所有零部件均采用等厚板材加工，可通过激光切割或线锯加工完成所有零件的下料，加工门槛低，适合个人DIY制作。在设计过程中，所有棱角位置均做了R3以上的圆角处理，完全避免尖锐边角带来的安全隐患，所有活动配合部位的间隙均控制在0.2-0.3mm之间，既保证活动顺畅，也不会出现松动脱落的问题。从安装边界来看，整套车组组合完成后的总长度控制在300mm左右，

　　宽度控制在80mm左右，高度控制在100mm以内，单手握持即可完成把玩，拆分后三个独立单元均可单独作为玩具使用，推土机可单独推行模拟铲土作业，车头可单独牵引其他小型物件，挂车可承载其他小型木质玩具，拓展了整体的玩耍场景。结构设计上充分考虑了木质材料的特性，所有受力部位均采用顺纹方向受力，避免横纹受力导致的零件断裂，比如牵引挂钩、车轴安装位、推铲支撑臂等受力较大的位置，均通过增加局部厚度、优化受力方向的方式提升结构强度，保证反复把玩过程中不易损坏。车轮与车轴的配合部位特意做了石墨润滑处理，降低木质零件之间的摩擦系数，长期使用也不会出现磨损卡顿的问题，履带部分的连接销采用硬质木材制作，耐磨性优于普通软木，提升履带结构的使用寿命。整套结构没有复杂的曲面造型，所有零件均为平面拉伸结构，建模过程中可通过草图绘制后直接拉伸生成，不需要复杂的曲面建模操作，适合三维建模初学者作为结构练习案例，通过这套模型的建模练习，可以掌握间隙配合设计、活动机构限位、榫卯结构建模等实用的机械设计技能，理解不同功能单元之间的配合逻辑，以及面向加工工艺的结构优化思路。
