复古造型装饰性长页合页结构设计

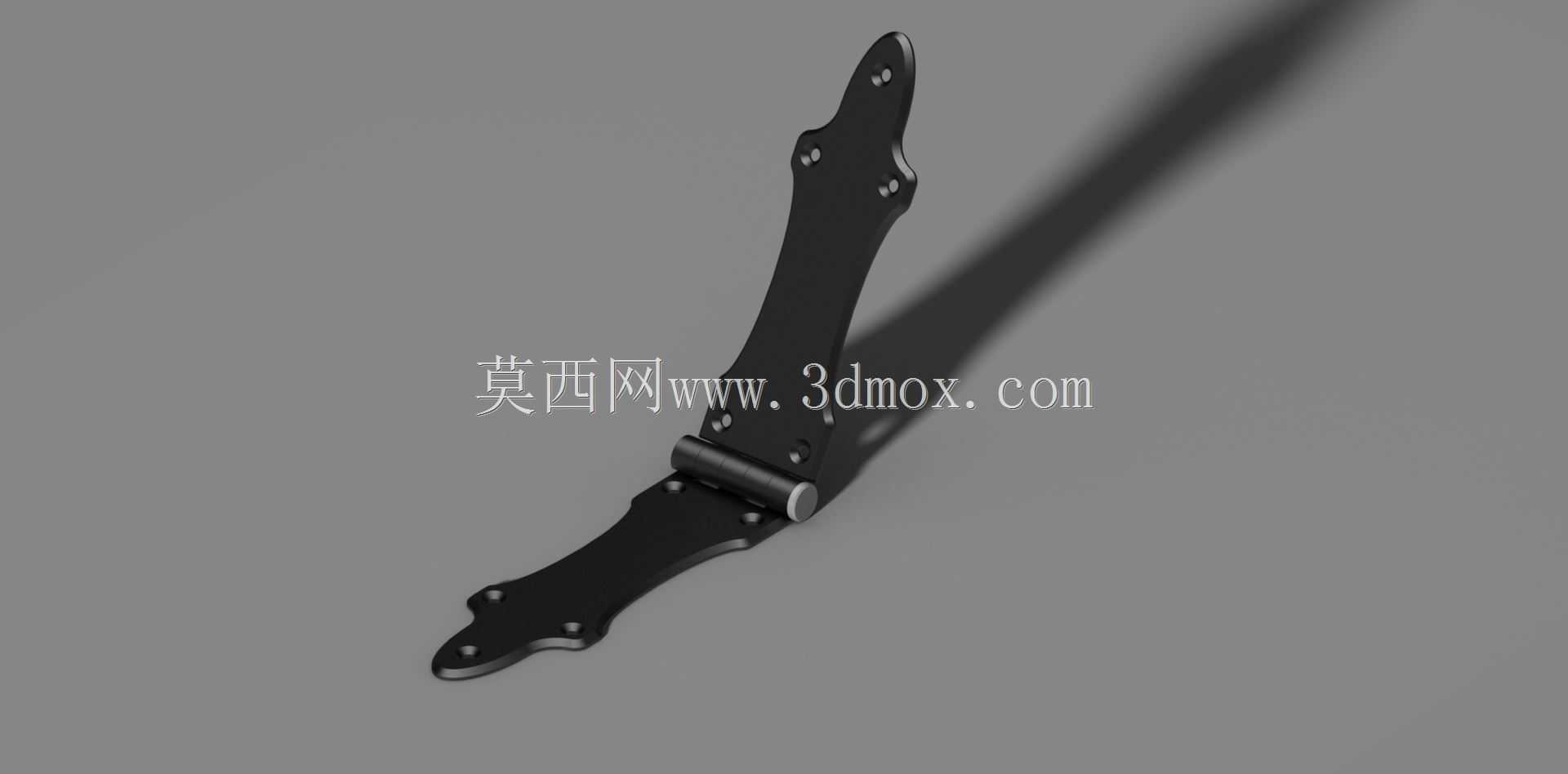

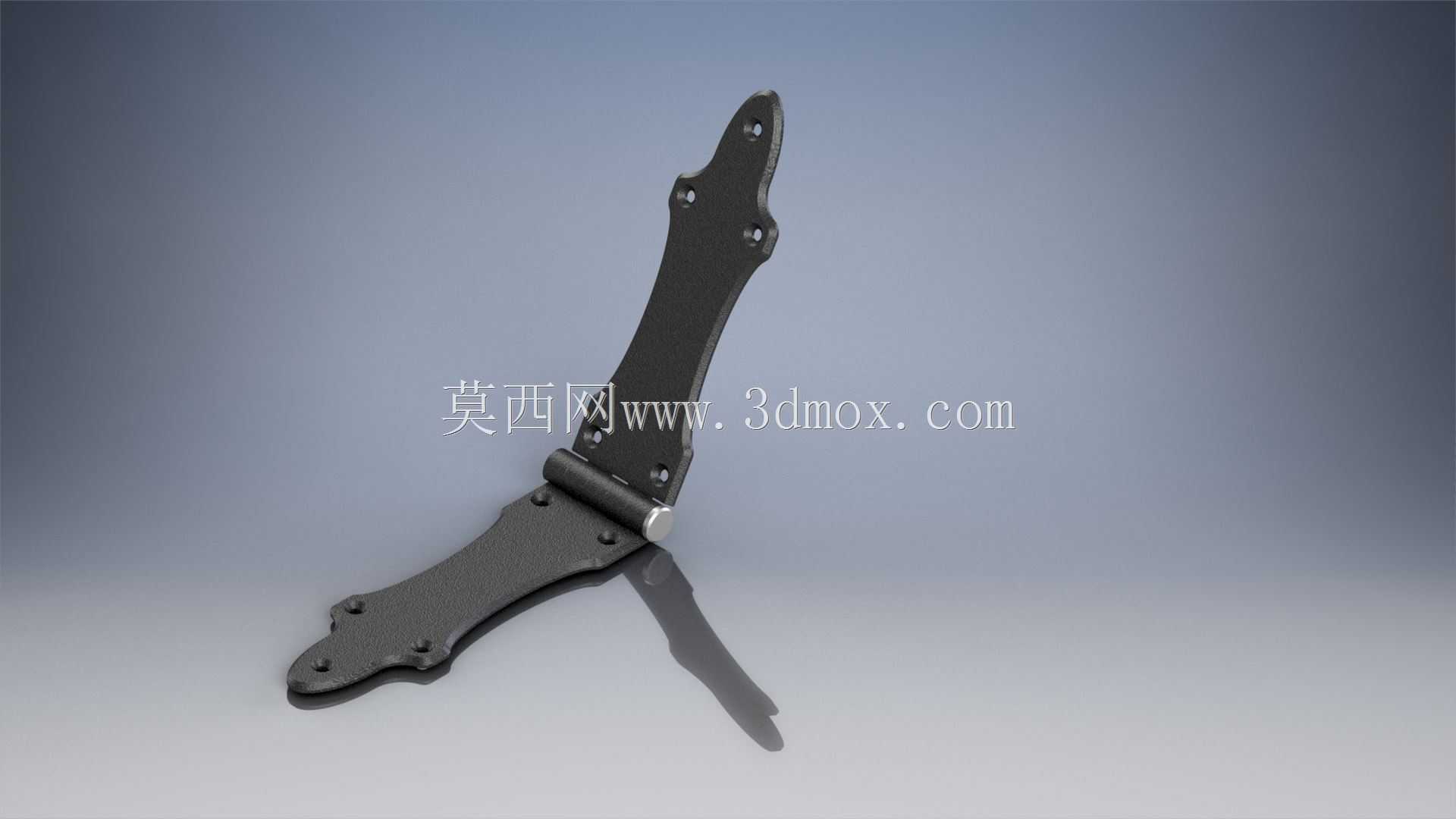

　　这类长页造型的铰接合页，和常规短页合页的应用场景有明显区别，常规短页合页多用于普通柜门、小型箱体的开合连接，而这类拉长页片、带造型轮廓的合页，更多用在复古风格的实木箱柜、仿古家具、特种装饰箱体、户外复古木质围挡结构上，部分手工定制的皮具箱、复古收纳柜也会选用这类结构，一方面满足开合转动的基础功能，另一方面外露的合页页片本身也能作为装饰元素，和整体复古质感的外观匹配。从功能特性上看，这款合页的两个页片采用对称拉长的异形轮廓，页片边缘做了圆弧收边，没有尖锐的直角毛刺，避免安装和使用过程中划伤操作人员或者接触的物件；页片上预留的安装孔位沿页片长度方向均匀分布，一共设置了六个安装点位，相比常规四孔合页，

　　长页上的多点位固定能让合页和被连接件的贴合更紧密，分散开合过程中页片承受的剪切力，尤其是连接厚度较薄的木质板材、薄金属板材时，多点固定能避免单点受力过大导致的板材开裂、固定螺丝松脱的问题。中间的铰接转轴采用常规的销轴式结构，转轴位置做了沉台处理，销轴两端不会突出合页表面，保证合页开合时页片转动顺畅，不会出现卡滞、页片剐蹭的情况，转动间隙控制在合理范围，既不会因为间隙过大导致连接的两个部件晃动错位，也不会因为间隙过小出现转动涩滞、低温环境下抱死的问题。设计思路上，这款合页没有采用工业合页常见的直角矩形页片，而是把页片末端做了收窄的圆弧尖头造型，页片侧边也做了内凹的曲线过渡，整体线条更流畅，适配复古类产品的外观需求，

　　同时页片的厚度选择兼顾了结构强度和外观质感，不会因为过厚显得笨重，也不会因为过薄导致承重不足，日常使用场景下，单组合页可以承受10kg以内的单侧门板重量，满足大部分中小型复古箱体、装饰柜门的承重需求。从安装边界来看，合页的两个页片完全展开时总长度在180mm左右，单个页片的宽度在25mm上下，安装时需要在被连接件上预留对应的页片贴合平面，安装孔位的中心距沿页片长度方向均匀排布，最外侧的安装孔距离页片末端有足够的安全距离，避免打孔时距离板材边缘过近导致板材崩边；合页闭合时两个页片完全贴合，整体厚度在8mm左右，不会在连接件外侧突出过多，影响整体外观的平整性。实际选型使用时，需要注意这类装饰性合页的承重能力不如工业重型合页，

　　不适合用在大型门体、重型设备舱门上，仅适合轻载的装饰类、收纳类构件连接；安装时建议选用和页片安装孔匹配的沉头螺丝，螺丝安装后头部完全沉入页片的沉孔内，保证合页表面平整，不会因为螺丝突出影响页片转动或者刮蹭接触表面。另外页片的异形轮廓在加工时，需要注意冲压成型后的边缘去毛刺处理，尤其是曲线轮廓的位置，要保证边缘光滑无毛刺，做表面喷涂处理时要保证涂层均匀覆盖所有边角位置，避免长期使用过程中边角位置生锈，影响外观和使用寿命。铰接转轴的装配要保证同轴度，两个页片的转轴孔要对齐，避免销轴穿入后出现页片转动不同心、开合阻力过大的问题，装配完成后要测试全角度开合的顺畅度，保证0到180度开合过程中没有卡滞点，转动阻尼均匀，不会出现某一段位置过松或者过紧的情况。
