木质拼接儿童玩具起重机结构设计

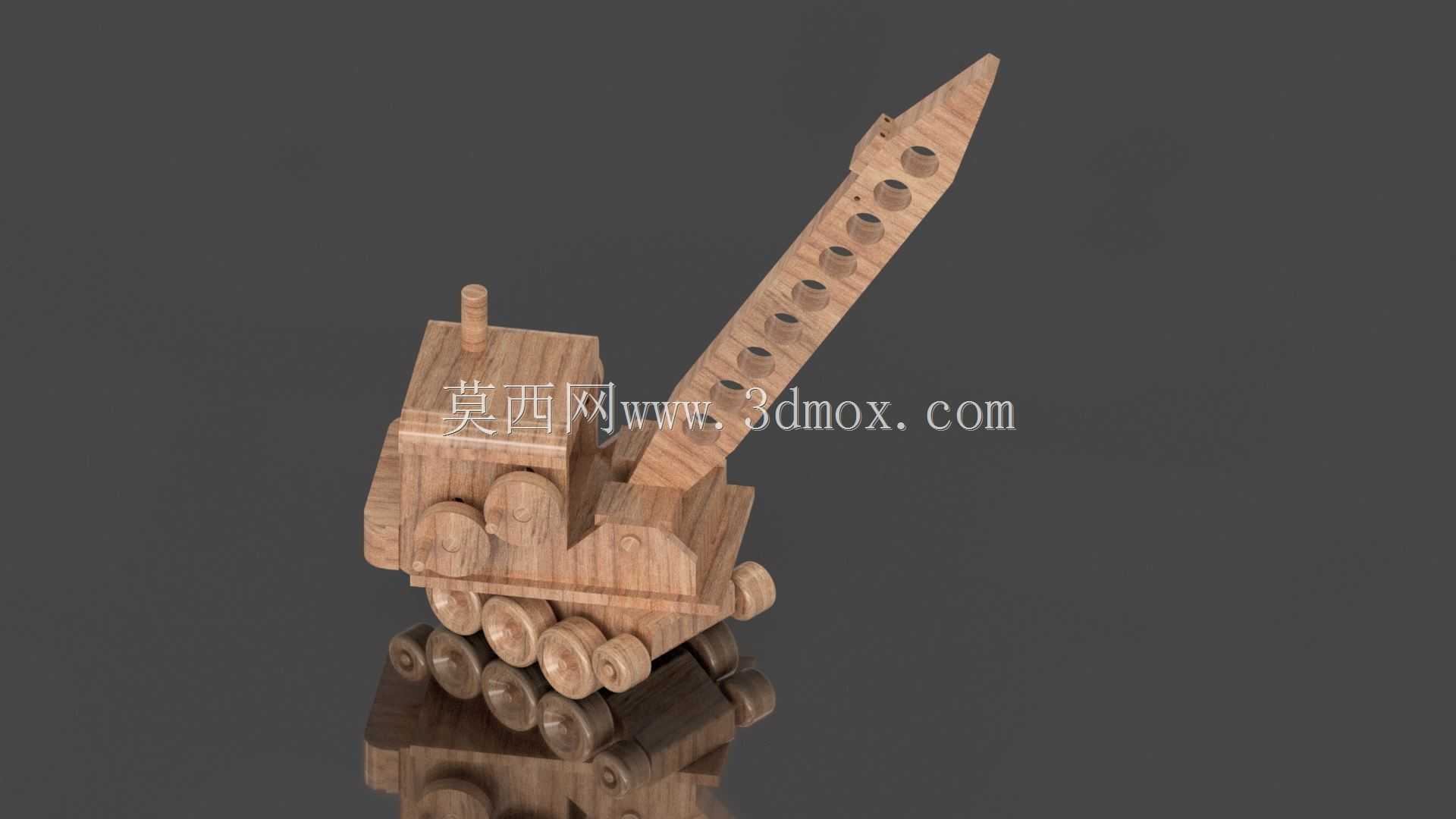

　　这款木质玩具起重机的结构设计，完全参照真实起重设备的核心传动逻辑做等比例简化，所有构件均采用实木板材切割拼接而成，没有额外的金属固件或者电子元件，整体结构完全依靠木质构件之间的榫卯咬合、曲柄转轴与绳索的摩擦力实现动作传递，非常适合作为低龄儿童的益智拼装玩具，也可作为木工教学的实操案例使用。从实际应用场景来看，这类木质玩具起重机主要面向3-8岁儿童的益智玩耍需求，同时也可作为文创市集的手作产品、木工体验课程的教学载体，相比塑料材质的同类型玩具，实木材质的触感更温润，没有尖锐的注塑飞边，构件边缘都做了圆弧倒角处理，不会划伤儿童皮肤，拼装过程中不需要额外的粘接剂或者紧固件，儿童可以通过观察构件的形状匹配拼接位置，

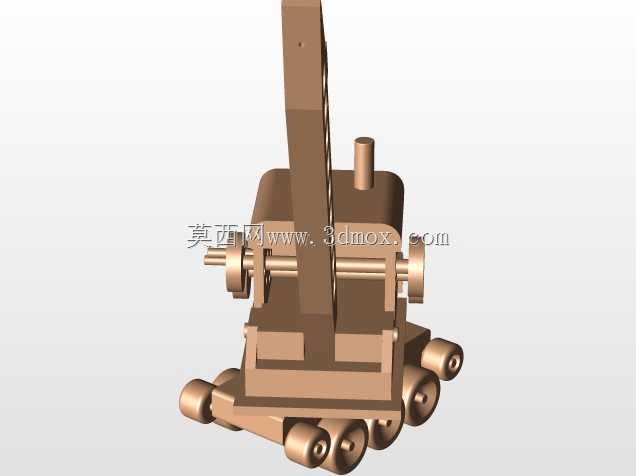

　　锻炼空间认知能力与动手能力。从功能特性来看，这款玩具还原了真实起重机的核心动作逻辑：底部的多组滚轮可以实现整机在平整桌面的前后移动，滚轮采用同轴串联的木质圆片结构，轮轴与车身底盘的孔位采用间隙配合，转动阻力小，儿童轻轻推动即可顺畅滑行；起重臂采用分段式木质结构，臂身预留的等距圆孔既可以减轻构件重量，也可以作为吊点位置的调节孔，通过穿入木质插销改变绳索的悬挂位置，模拟真实起重机不同吊幅的作业状态；曲柄机构设置在车身尾部，转动曲柄时可以通过缠绕在枢轴上的细绳带动起重臂俯仰，同时实现吊钩的升降动作，整个传动过程没有复杂的齿轮组，完全依靠绳索与枢轴之间的静摩擦力传递扭矩，结构简单可靠，即使儿童暴力操作也不容易出现构件损坏的情况。

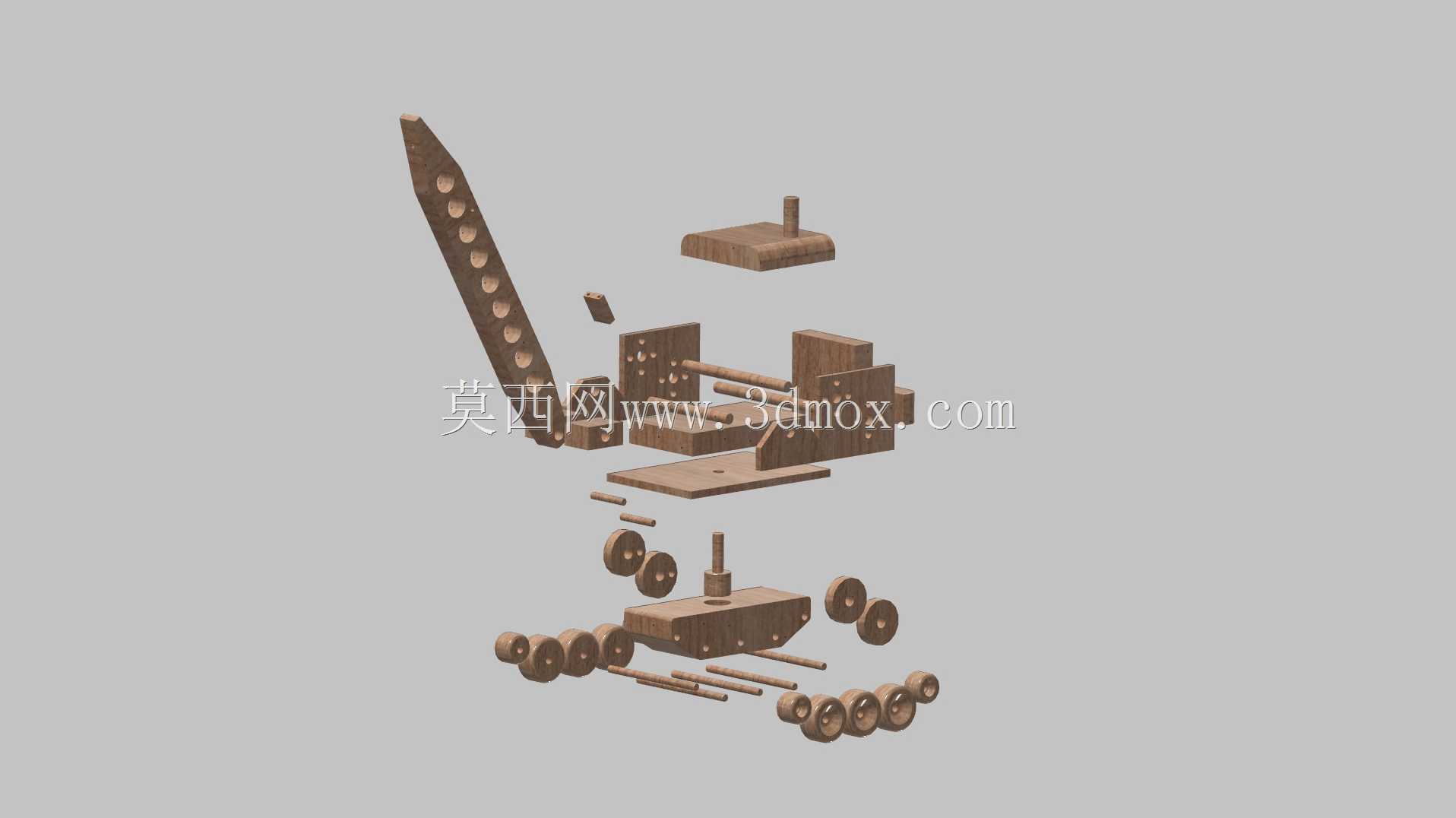

　　从设计思路来看，这款产品在建模阶段就充分考虑了木质加工的工艺特性，所有构件的外轮廓都采用大圆弧过渡，没有小于3mm的内尖角，避免激光切割或者线锯加工时出现木材崩边的问题；所有拼接部位的榫头尺寸都预留了0.2mm的装配间隙，适配不同硬度木材的加工误差，不需要打磨就可以实现顺畅插拔；整体结构没有采用任何粘接工艺，所有构件都可以反复拆装，既方便运输时的平板包装，也可以让儿童多次重复拼装体验。从外形尺寸与安装边界来看，这款玩具拼装完成后的整机长度约为220mm，起重臂完全抬起时的整机高度约为280mm，车身宽度约为90mm，所有活动构件的运动行程都做了限位设计：起重臂的最大下俯角度不会碰到车身前端的滚轮支架，

　　最大仰角不会超过75度避免绳索脱槽，曲柄的转动范围没有结构干涉，吊钩升降的最大行程约为150mm，完全满足桌面玩耍的空间需求；底盘的轮距设置为70mm，重心始终落在四轮支撑的范围内，即使起重臂吊载小型木质配件时也不会出现侧翻的情况，整体稳定性经过反复验证。在结构细节处理上，臂身与车身连接的枢轴采用两端加粗的限位结构，装配后不会从孔位中滑脱，绳索采用直径2mm的棉蜡绳，缠绕在枢轴上的圈数设置为3圈，既可以保证足够的摩擦力带动起重臂动作，也不会因为圈数过多出现绳索卡滞的问题；车身顶部的圆柱形烟囱构件采用过盈配合压入底盘的定位孔中，既可以作为装饰件，也可以作为儿童提拿整机的受力点，不会轻易脱落。
