铜制气动排气消声接头结构设计

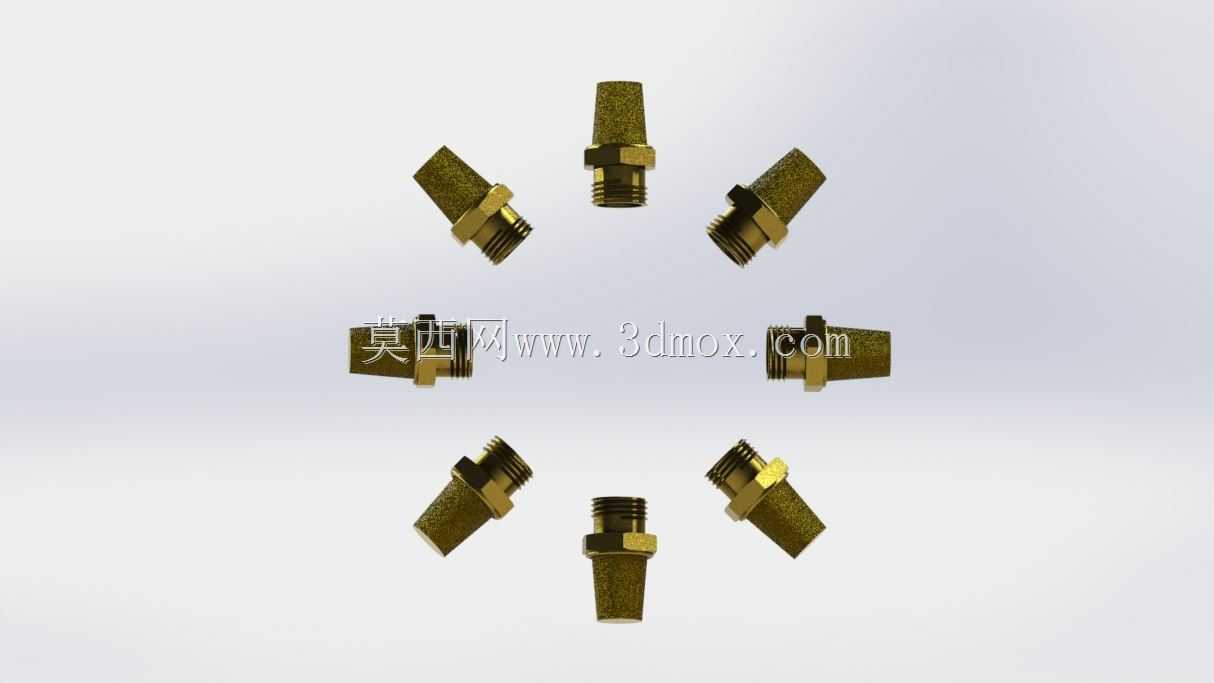

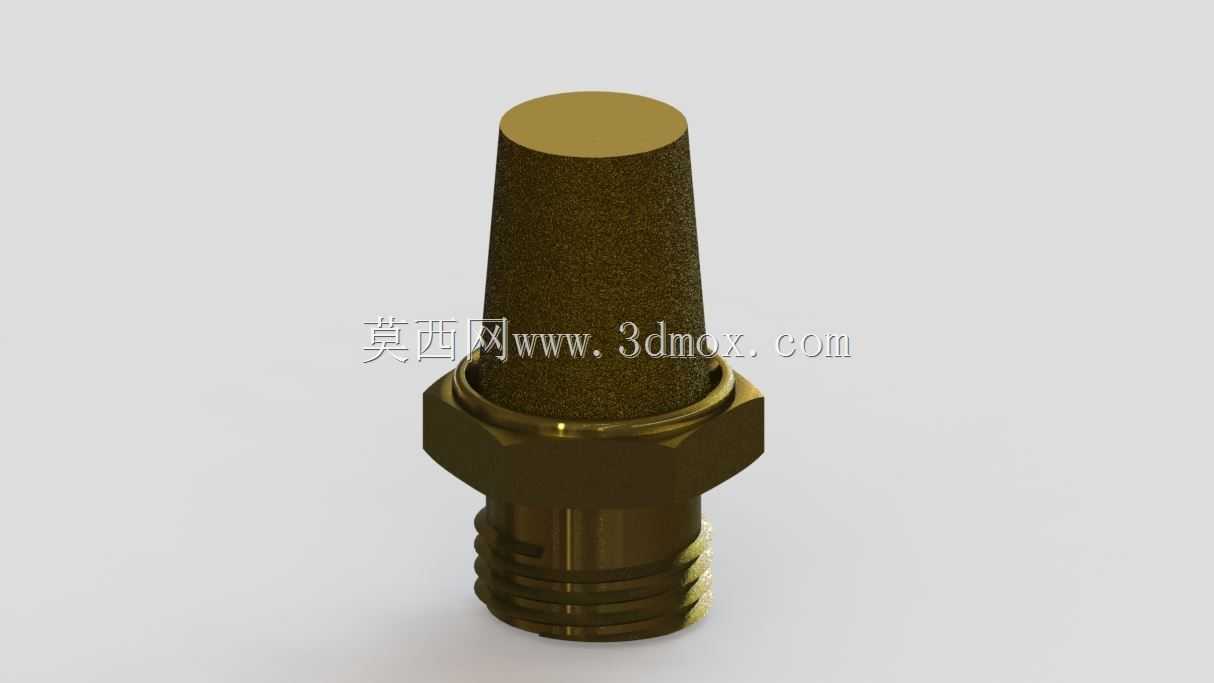

　　在气动系统的实际运维与设计场景中，排气噪声是车间噪声污染的核心来源之一，气动阀岛、气缸、快速排气阀的排气口在压力气体瞬间释放时，高速气流冲击周围空气会产生尖锐的高频噪声，长期处于这类噪声环境中不仅会损伤作业人员听力，也会干扰车间内精密检测设备的正常运行，这类铜制消声接头就是针对气动系统排气端的降噪需求设计的专用管路配件。从结构设计逻辑来看，这类消声接头采用了铜质烧结体作为核心消声介质，区别于传统的阻性或抗性消声结构，烧结铜的多孔结构可以让高压排气在通过细密孔隙的过程中不断分流、减速，将气流的动能逐步耗散为热能，同时不会对排气效率产生过度阻碍，避免背压过高影响气动执行元件的动作响应速度。接头的连接端采用标准外螺纹设计，

　　匹配气动系统常用的公制或英制管螺纹规格，安装时无需额外加工转接件，直接拧入阀类或气缸的排气口即可完成固定，螺纹根部的六角台结构预留了标准扳手的夹持位，安装过程中可以用普通开口扳手或活动扳手施加拧紧力矩，不会损伤消声段的多孔结构。从安装边界来看，这类消声接头的整体长度控制在常规气动元件的安装避让范围内，消声段的外径远小于同通径阀件的外形尺寸，即使在阀岛密集排布的安装场景中，相邻接头之间也不会产生安装干涉，不需要额外调整阀片间距或预留过大的安装空间。在实际选型应用中，这类消声接头适配绝大多数常规工况的气动回路，不管是轻工自动化生产线的气动夹具回路，还是重型设备的气动制动回路，只要排气压力在常规气动系统的工作压力范围内，

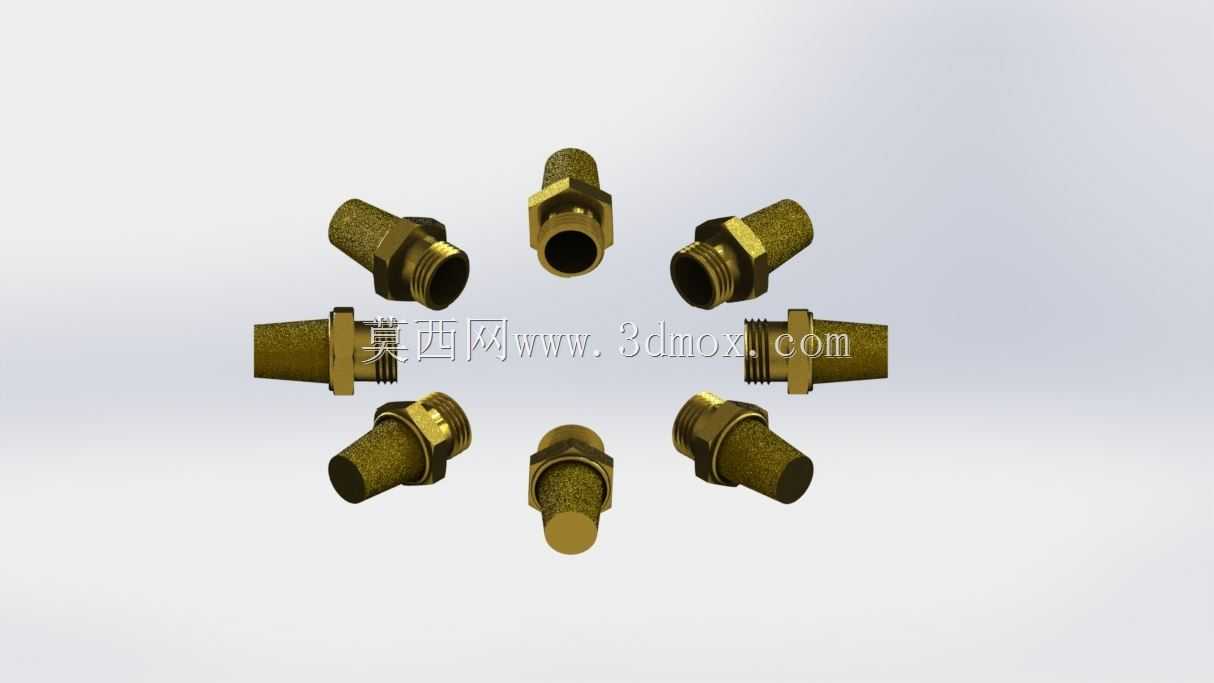

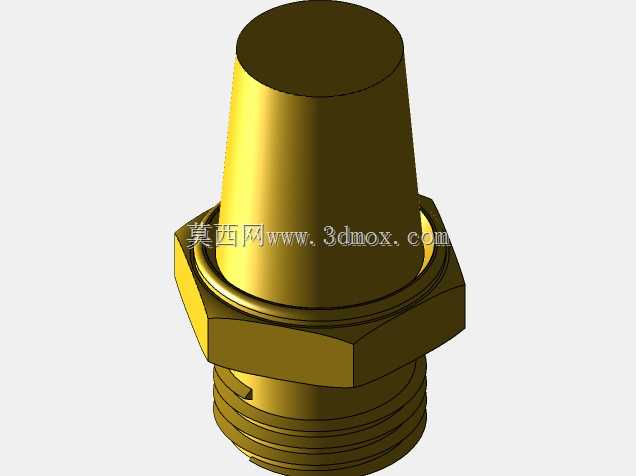

　　都可以通过匹配对应螺纹规格的消声接头实现排气降噪，铜质基体本身具备较好的耐锈蚀性能，在普通车间的温湿度环境下可以长期使用，不会因为空气中的水汽侵蚀出现孔隙堵塞的问题，日常维护只需要定期用压缩空气从连接端反向吹除孔隙内积存的杂质即可，不需要频繁更换。在三维建模过程中，这类零件的建模重点集中在两个部分，一是螺纹段的参数化建模，需要严格匹配对应管螺纹的牙型、螺距与公差带，保证虚拟装配时螺纹配合的干涉检查结果与实际安装状态一致；二是烧结消声段的外观与结构表达，不需要逐一对每个微孔进行建模，而是通过外观纹理与材质参数还原烧结铜的粗糙多孔质感，同时保证消声段与六角台、螺纹段的同轴度符合实际加工的形位公差要求，避免装配时出现不同心导致的安装应力。

　　从功能特性来看，这类消声接头除了核心的降噪作用外，还可以阻挡外界环境中的粉尘、碎屑从排气口反向进入气动元件内部，相当于在排气端增加了一道简易的防护屏障，降低气动阀内部阀芯被杂质卡滞的故障概率，在一些存在轻微粉尘的加工车间场景中，这个附加的防护作用可以有效延长气动元件的维护周期。设计过程中需要注意消声段的孔隙率与通径的匹配关系，孔隙率过低会导致排气背压升高，使得气缸回程速度变慢、阀件响应滞后，孔隙率过高则会导致消声效果达不到预期，建模时可以通过等效通径的计算来验证消声段的有效流通面积，保证流通能力不低于对应通径管路的额定流量要求，同时兼顾降噪效果。接头的六角对边尺寸严格遵循标准紧固件的尺寸规范，保证市面上通用的扳手都可以适配，不需要定制专用安装工具，降低现场安装的工具成本。整体外形采用同轴回转体结构，加工时可以通过自动车床一次装夹完成螺纹段、六角台基体的加工，之后再将预制的烧结铜消声段压装到基体端部，加工工艺成熟，量产一致性好，适合作为气动系统的标准配套配件大规模应用。
