高精度直角拐尺测量工具结构设计

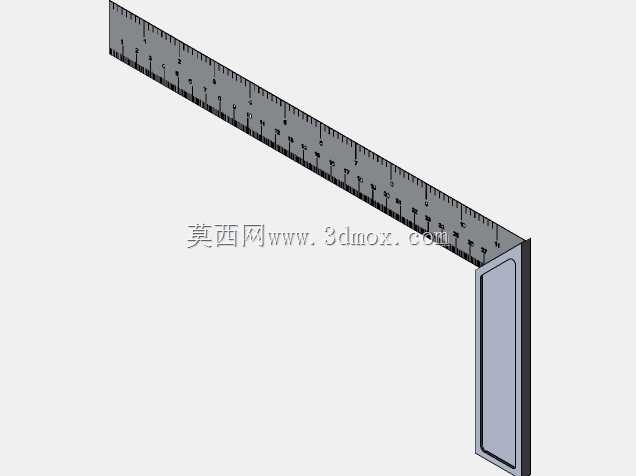

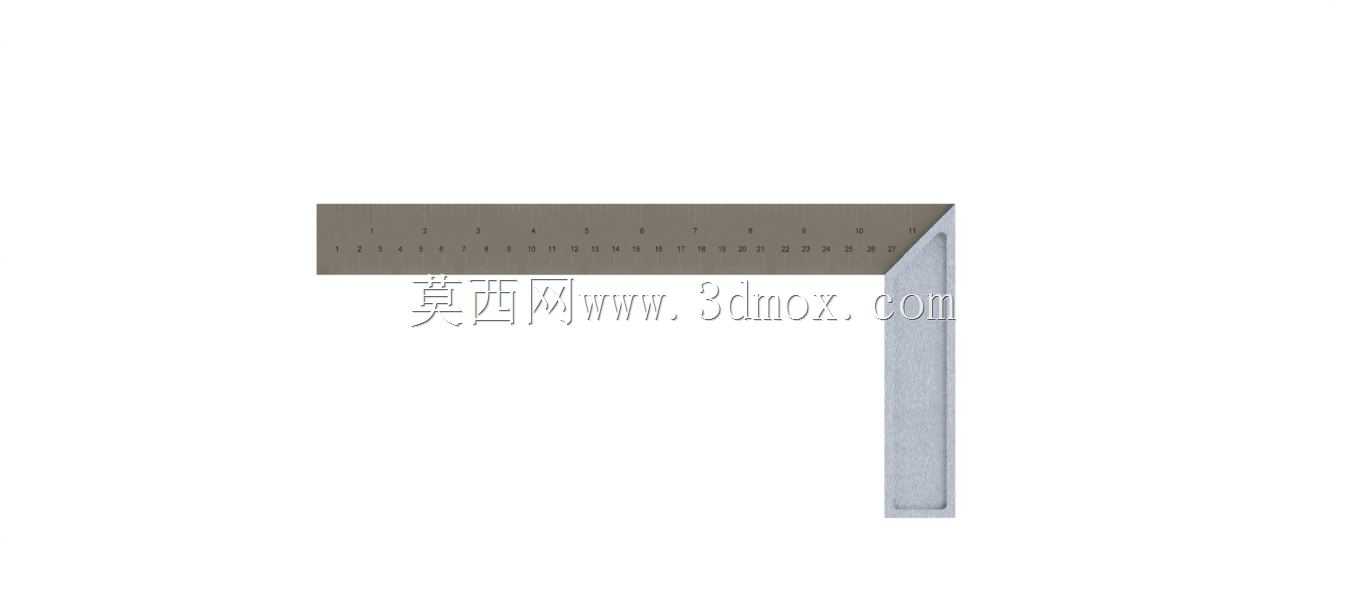

　　在机械加工现场的工件形位公差检测、钣金下料划线、设备安装垂直度校准、木工构件直角拼接校验等场景中，直角拐尺是一线作业人员随身携带的基础量具，其结构可靠性直接影响每一次测量、划线作业的精度，是小五金类量具中应用频次最高的品类之一。这款拐尺采用长尺身与短尺座垂直拼接的经典L型结构，长尺身作为测量基准边，表面蚀刻有均匀分布的刻度标识，刻度线的蚀刻深度控制在0.02mm以内，避免长期摩擦导致刻度磨损模糊，尺身整体选用高碳钢材质经淬火处理，表面硬度达到HRC55-60，既保证尺身的平直度不易受外力弯折变形，又具备足够的耐磨性，适配车间复杂工况下的频繁取用、磕碰场景。短尺座作为定位基准边，设计有加厚的限位挡边，使用时可直接抵靠在工件的基准端面，

　　无需额外手扶对齐即可快速完成直角定位，挡边与尺身的连接位置采用嵌入式榫卯结构配合精密焊接，拼接处的垂直度公差控制在0.01mm/100mm以内，避免长期使用后拼接位置出现松动、角度偏移，影响测量准确性。从设计思路上看，这款拐尺没有多余的冗余结构，整体重心偏向短尺座一侧，放置在工件表面时可依靠自重保持定位稳定，减少作业人员手扶的力度，长尺身的厚度控制在2mm，边缘做了R0.5的倒角处理，既避免锋利边缘划伤操作人员手部，又能保证尺身与被测工件表面紧密贴合，不会因边缘毛刺产生测量间隙。尺身的平直度经过多次校平处理，全长范围内的直线度公差不超过0.02mm，刻度的起始零点与短尺座的内端面完全齐平，测量读数时无需做零点偏移计算，

　　降低一线人员的读数误差。在安装与使用边界上，这款拐尺的长尺身有效测量长度为300mm，短尺座的有效定位长度为150mm，可覆盖常规机械零件加工检测、1.5米以内板材划线、小型设备安装垂直度校准的绝大多数场景，尺身整体重量控制在200g以内，可直接放入工具袋随身携带，不会增加作业人员的负重负担。针对不同的使用场景，这款拐尺的尺身表面做了哑光镀铬处理，避免车间强光照射下产生反光干扰读数，短尺座的底面做了精磨处理，平面度公差控制在0.01mm以内，抵靠在工件基准面时不会出现晃动，保证定位基准的可靠性。在划线作业场景中，尺身的侧边可直接作为划线导边，配合划针使用时，导边的直线度可保证划出的线条平直无偏移，相比柔性卷尺等测量工具，

　　刚性尺身不会出现弯曲变形导致的尺寸误差。在设备安装校准场景中，可配合塞尺使用，检测设备安装面与基准面的垂直度偏差，通过塞尺塞入的间隙值直接读取偏差数值，快速完成设备调平找正作业。结构设计上还考虑了长期使用的维护需求，尺身表面的镀铬层具备防锈能力，在车间潮湿、多切削液的环境中使用也不会轻易生锈，拼接位置的焊接处做了打磨抛光处理，不会积存铁屑、油污，日常清理只需用棉布擦拭即可，无需特殊的维护保养。相比市面上常见的薄铁皮冲压拐尺，这款结构的拐尺在刚性、精度保持性上都有明显提升，不会因为轻微的摔落、挤压就出现角度变形，适合在生产一线的复杂工况下长期使用，其结构参数也完全符合机械加工、钣金作业、设备安装等领域对直角测量工具的精度要求，可作为生产现场的通用量具配置，覆盖多工种的日常测量、划线、校准需求。
