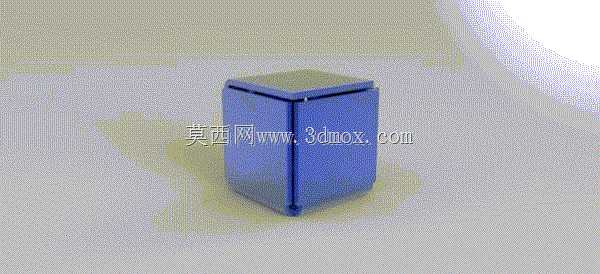

封闭式方形金属板制收纳盒结构

　　日常做设备配套小结构件的时候，这类方形金属板盒的应用场景其实比想象中广，车间里的小型电气元件防护、工位零散精密量具收纳、设备端的小型接线端子外罩、甚至生产线旁的小零件中转存放，都能用到这类结构，不像注塑盒容易受温变影响脆裂，金属板材做的盒体抗磕碰、耐油污，在机加工车间、装配工位的适配性很强。做这个结构的时候最先要考虑的是安装边界，这类小盒一般不会做太大的尺寸，常规适配工位使用的款型边长控制在80到120毫米区间，高度和边长匹配，整体是规整的正六面体结构，不会有突出的棱角，避免在工位上剐蹭操作人员的工作服或者划伤工件表面，安装的时候不管是直接放置在工作台面，还是通过侧边的预留孔位固定在设备机架侧面，都不会占用过多的操作空间，

　　和周边的工装、工具不会产生干涉。设计思路上没有做多余的复杂结构，整体采用等厚度的金属板材弯折成型，盒身的四个侧边是一体弯折出来的，拼接位置做了咬合压边处理，不需要额外加装角码固定，既保证了盒体的结构强度，又不会在边角位置留下突出的连接结构，日常清理的时候抹布可以直接擦过边角，不会积留切屑、油污这些车间常见的杂物。盒盖和盒身的配合做了小尺寸的叠边结构，盖合之后盒盖的下沿刚好包住盒身上端的外翻边，不需要额外加装锁扣就能实现稳定的盖合，搬动的时候盒盖不会轻易滑落，如果是用来存放怕潮的小元件，还可以在叠边位置加装薄的密封胶条，不用改动主体结构就能提升防护性能。从功能特性上来说，这种全封闭的板金盒结构，承重能力比同尺寸的塑料盒高很多，

　　盒身侧壁哪怕受到轻微的撞击，也只会产生小的形变不会直接开裂，日常存放小型钻头、丝锥、紧固件这类重量偏大的小零件的时候，盒底不会因为长期承重出现下凹变形。盒体的内外表面都做了均匀的表面处理，没有毛刺或者尖锐的边口，拿取的时候不会划手，哪怕是徒手频繁开合拿取零件，也不会造成手部的划伤。做三维建模的时候，要特别注意弯折位置的工艺缺口预留，板材弯折的时候内角位置如果不留出合适的工艺缺口，很容易在弯折的时候出现板材撕裂或者起皱的问题，这个结构的四个弯折内角都做了匹配板材厚度的小缺口，实际生产的时候弯折成型的良率很高，不需要后续做过多的打磨修整。另外盒体的所有边口都做了卷边或者折边处理，没有裸露的板材切割断面，既提升了盒体边缘的结构强度，

　　避免边缘受力变形，也消除了切割断面的锋利边口带来的安全隐患。实际使用的时候，这类板盒可以根据使用场景的需求调整板材厚度，如果是用来存放较重的金属零件，可以选用稍厚的板材提升整体刚性，如果是做电气元件的防护外罩，可以选用稍薄的板材降低整体重量，不管是哪种厚度的选型，主体的结构形式都不需要做大幅改动，只需要调整弯折参数就能适配不同的使用需求。和市面上常见的焊接成型金属盒不同，这个结构全程采用弯折咬合的连接方式，没有外露的焊道，外观更规整，后续做表面喷涂或者氧化处理的时候，不需要额外打磨焊痕，处理后的表面一致性更好，哪怕是用在对外观有一定要求的设备外露部位，也能和设备的整体外观质感匹配。在做结构校验的时候，要重点核对盒盖和盒身的配合间隙，间隙控制在0.2到0.3毫米区间最合适，间隙太大盖合之后会有明显的松动，间隙太小则会出现盖合不畅的问题，长期使用后如果有轻微的形变也能保证正常开合。另外盒底的平面度要做控制，放置在水平台面上的时候不能有明显的翘曲，四个角都要平稳接触台面，避免拿取盒内零件的时候盒体出现晃动。
