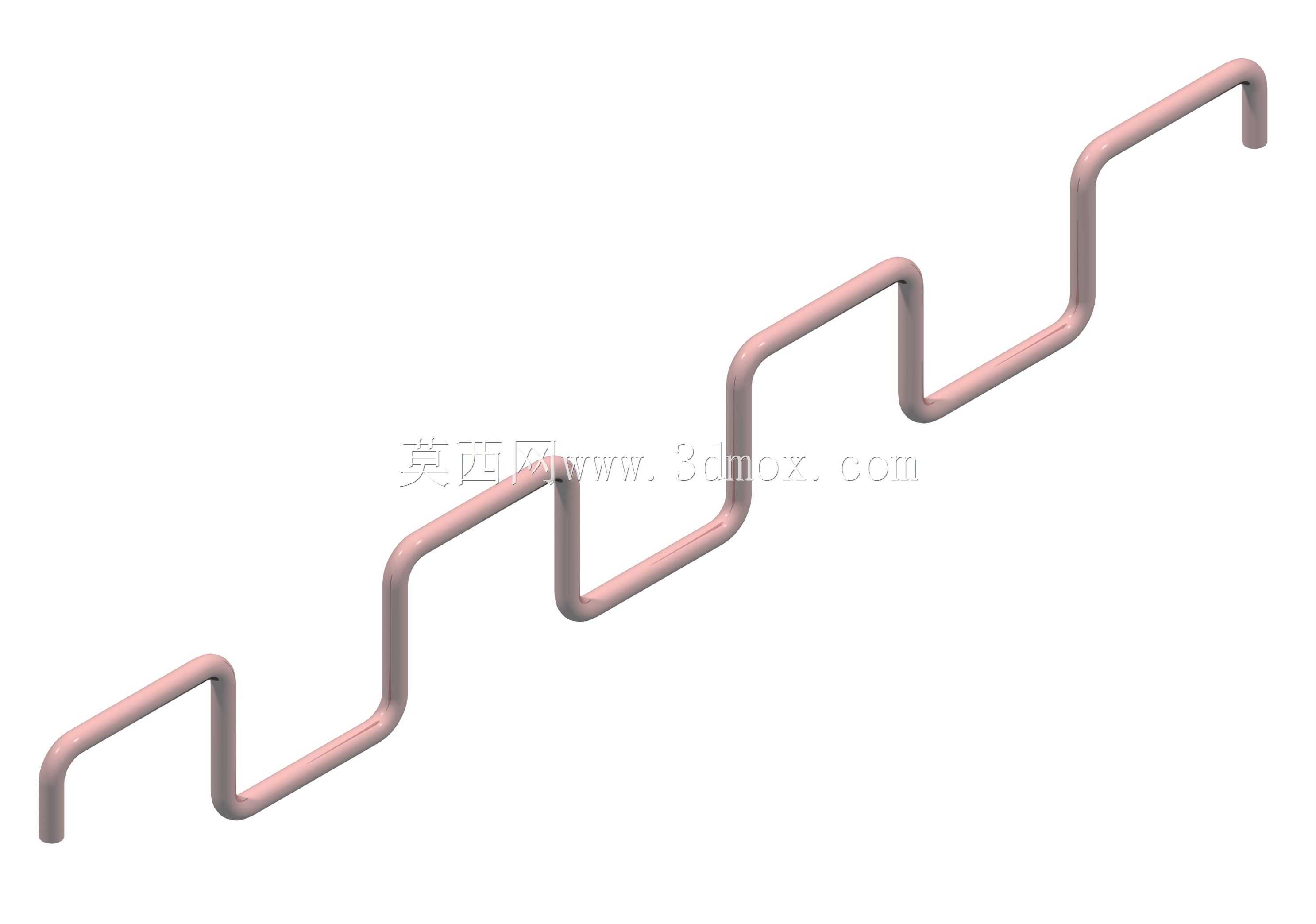

连续折弯蛇形金属管路构件

　　这类连续多折弯的蛇形金属管路，在工业现场的应用场景覆盖范围极广，从换热设备的介质流道、液压系统的长距离柔性连接管路，到特殊工况下的布线防护套管，都能见到这类结构的身影。不同于直管段的单一导通作用，连续折弯的结构首先解决的是安装空间受限的问题，在有限的设备内部腔体里，通过等距或者变距的折弯排布，能在不额外占用横向安装空间的前提下，拉长介质的流经路径，这一特性在换热类设备中体现得尤为明显——更长的流道意味着介质能和管壁外侧的换热介质完成更充分的热交换，不需要额外增加换热单元的数量就能提升整体换热效率。

　　从实际使用的功能特性来看，这类折弯管件首先要保证的是折弯处的通径一致性，很多现场安装的管件故障都出在折弯位置：如果折弯半径设计过小，弯管过程中管壁内侧会出现褶皱、外侧会出现壁厚减薄，轻则导致管路通流面积变小、介质流动阻力陡增，重则在承压工况下出现管壁开裂泄漏。设计这类管路的时候，首先要根据管路的材质、壁厚确定最小折弯半径，通常金属圆管的冷弯弯折半径不能小于管路外径的2.5倍，要是采用带芯棒的弯管工艺，折弯半径可以适当缩小，但也要预留足够的工艺余量，避免加工过程中出现管体变形。

　　再说到安装边界的考量，这类蛇形管路的两端都设计了直段插接结构，端部的直段长度要匹配对应的接头安装尺寸，既要保证插入接头后有足够的密封接触长度，也要预留出扳手操作的空间，不能因为折弯段距离端部太近，导致安装时工具无法卡紧接头。整个管路的排布走向要避开设备内部的运动部件，所有折弯段的外轮廓都要和周边的结构件预留至少3mm以上的安全间隙，避免设备运行过程中因为振动导致管路和周边构件产生摩擦磨损，长时间磨穿管壁引发泄漏。另外，连续折弯的结构本身还具备一定的形变补偿能力，当管路输送的介质温度变化较大，管体出现热胀冷缩的时候，折弯段可以通过微小的弹性形变吸收长度方向的尺寸变化，不需要额外加装膨胀节就能抵消热应力对管路连接部位的拉扯，这一点在高温介质输送管路中能大幅降低接头处的泄漏概率。

　　设计建模的时候，要先确定管路的整体走向基准，先绘制三维空间的中心路径线，每一段折弯的拐点位置都要和设备内部的安装点位对齐，路径线绘制完成后要逐一检查每一段折弯的曲率半径，确保所有折弯参数都符合弯管加工的工艺要求，不能出现曲率突变的位置，否则加工时会出现弯管模具无法贴合的问题。之后再沿着中心路径扫描生成管体实体，扫描过程中要保证管壁厚度均匀，端部的插接直段要和路径线保持同轴，不能出现偏斜。完成实体建模后还要做干涉检查，把管路模型导入到对应的设备总装配体中，逐一核对管路和周边所有零部件的间隙，尤其是靠近运动部件的位置，要模拟设备全行程运动过程，确认不存在运动干涉。另外还要核算管路的整体流阻，根据每一段直管的长度、折弯处的局部阻力系数，计算出额定流量下的管路压力损失，确保压力损失在整个系统的允许范围内，不会因为流阻过大导致介质输送效率达不到设计要求。

　　在实际选型应用中，这类蛇形管路的材质选择要匹配输送介质的特性，输送普通冷却水可以采用常规的紫铜或者镀锌钢管，输送腐蚀性介质则要选用不锈钢或者对应的防腐材质，管壁厚度要根据系统的工作压力来确定，承压越高的工况，管壁厚度要相应增加，折弯处的壁厚减薄量要控制在标准允许的范围内，保证承压能力满足工况要求。管路的固定点也要合理设置，不能在折弯位置设置管卡，管卡要设置在两段折弯之间的直管段位置，固定点的间距要根据管路的材质和管径确定，避免管路过长在介质流动时产生振动，长期振动会导致管路疲劳开裂，尤其是折弯处的应力集中位置，振动带来的疲劳损伤会比直管段严重很多。
