分体式便携桨板冲浪滑具结构设计

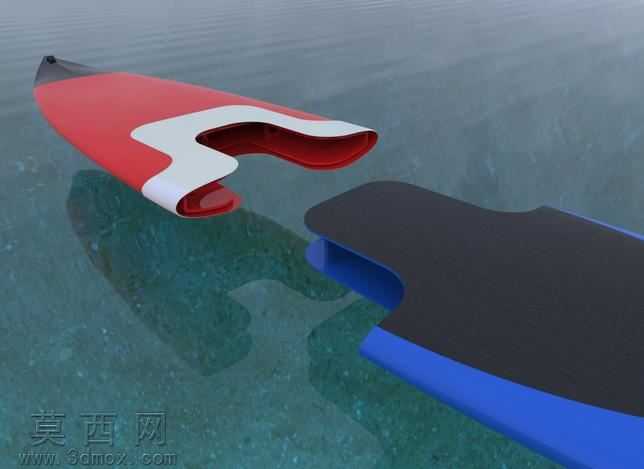

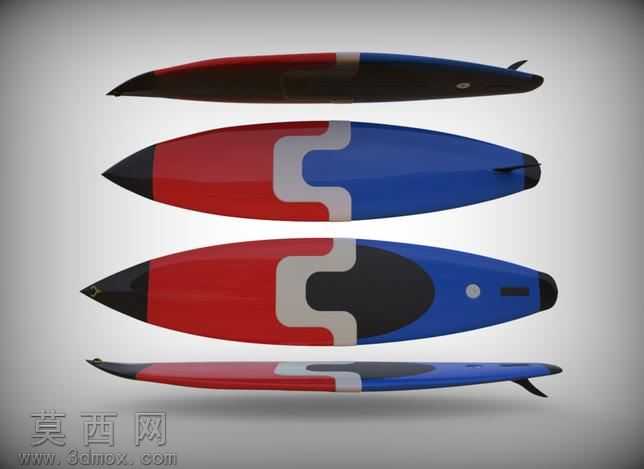

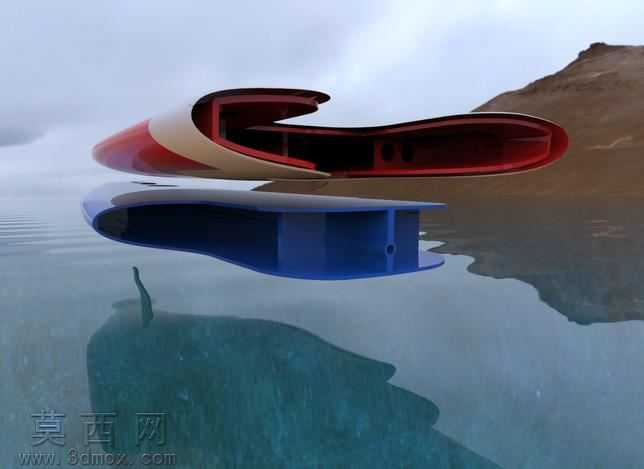

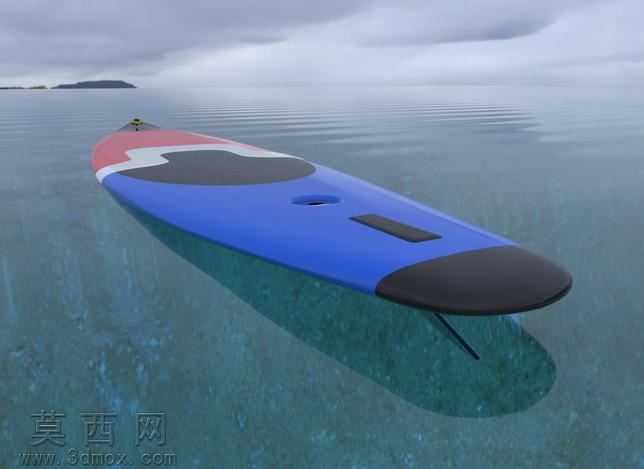

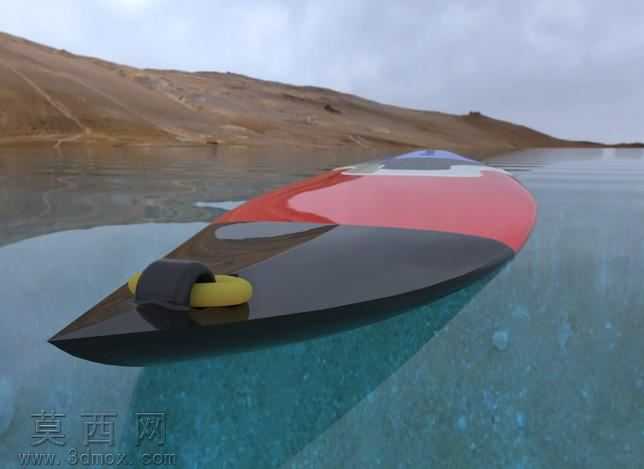

本作品为分体式便携站立桨板的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，整体遵循bow-to-stern的张力流线型设计逻辑，将传统一体式桨板拆分为两个独立的功能模块，兼顾水上使用性能与陆地运输储存的便携性。建模过程中首先绘制整体轮廓的引导线，以曲面放样命令构建板体的主曲面，精准控制板头的上翘角度与板身的弧度变化，保证板体在水面滑行时能够有效降低水流阻力，提升行进过程中的稳定性。两个分体模块的衔接处采用嵌套式的贴合结构，建模时严格控制衔接面的公差配合，确保拼接后整体结构的刚性，避免使用过程中出现错位、松动的问题。板体的鳍部结构参考传统冲浪板的鳍片设计逻辑，在建模时将鳍部与对应板体模块做一体化建模处理，鳍片的角度与突出高度经过反复调整，能够在滑行时有效梳理板底水流，提升板体的方向保持性，避免出现侧滑问题。张力固定结构的设计参考小帆船缭绳的固定逻辑，在板体对应位置预留了绳孔与绑缚点位，使用时可通过配套的绑带将两个分体模块牢牢锁紧，绑缚后的张力沿板身纵向均匀分布，不会出现局部应力集中导致的板体变形问题。渲染阶段采用KeyShot完成材质与场景搭建，板体主体分别赋予红白色、黑蓝色的哑光复合材料材质，模拟真实桨板的硬质防滑表层质感，水面场景采用半透明的折射材质，还原水体的通透感与板体浮于水面的倒影效果，通过环境光的调整凸显板体曲面的流畅线条。设计过程中充分考虑便携运输需求，拆分后的两个模块可堆叠放置，大幅缩小储存占用空间，无需使用大型车载架即可完成转运，适配个人用户的短途水上出行使用场景。板体的边缘位置做了圆弧过渡处理，建模时对所有锐边做圆角特征处理，避免使用过程中剐蹭划伤用户，整体结构无多余突出部件，造型简洁流畅，兼顾实用性与外观的视觉表现力。
