游艇专用防水通风窗口结构设计

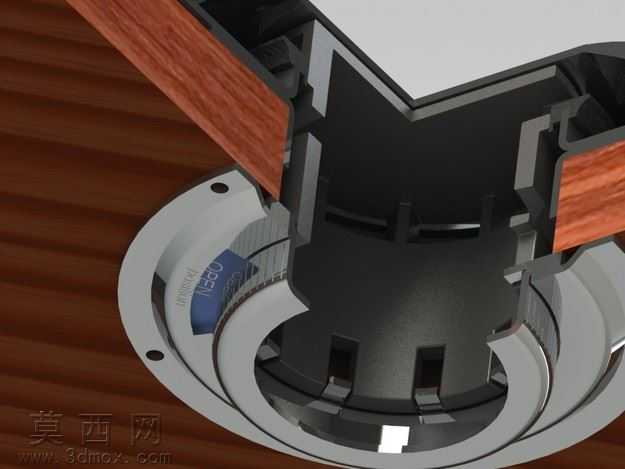

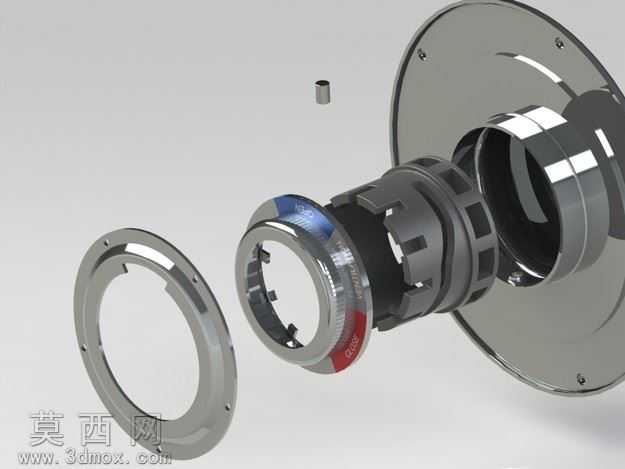

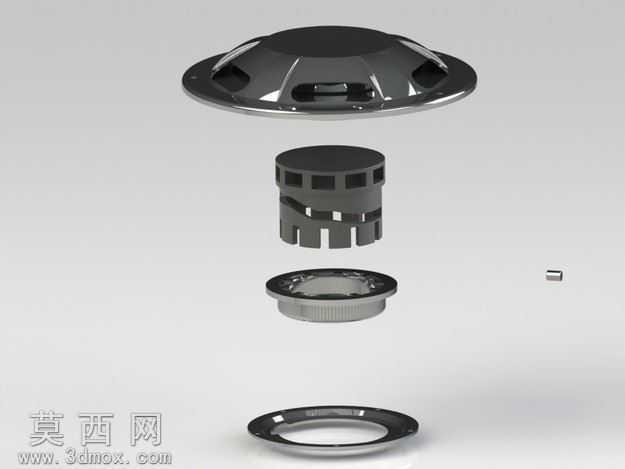

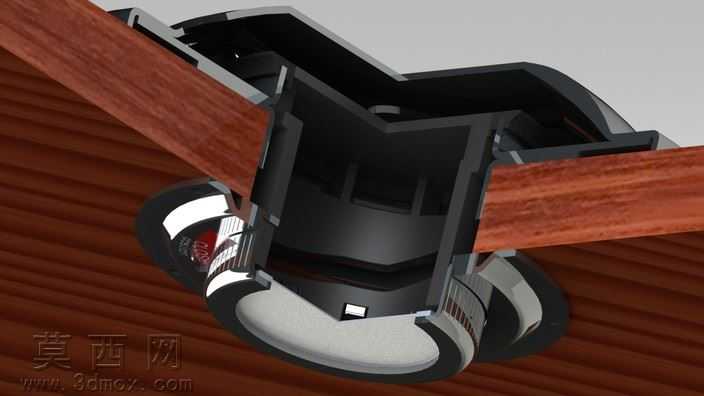

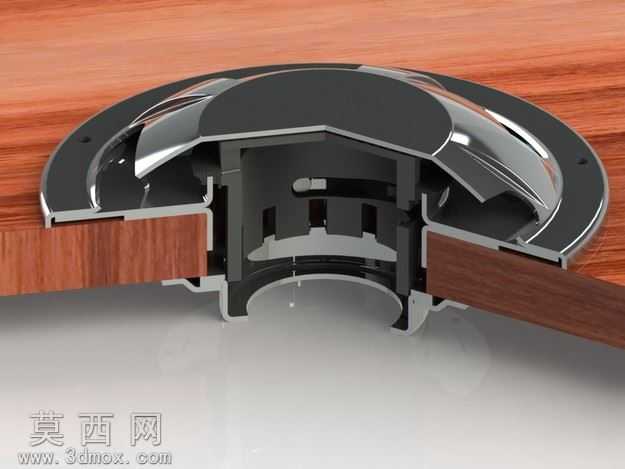

本作品为游艇配套使用的防水型通风窗口三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循船用配件的实际生产尺寸规范，对每一处装配间隙、配合公差都做了精准还原，确保模型可直接对接后续的结构验证与生产开模环节。渲染阶段采用金属与塑料差异化材质表现，顶部外盖采用2毫米厚度不锈钢材质，赋予抛光镀铬的金属材质属性，还原不锈钢表面高反光、耐磨损的质感，边缘做圆弧倒角处理避免尖锐棱角划伤船体或人员；中部调节结构采用工程塑料材质，赋予哑光磨砂的塑料材质表现，兼顾轻量化与结构强度需求；底部密封环采用耐海水腐蚀的橡胶材质，还原软质密封件的弹性质感，不同材质的光影表现区分清晰，爆炸视图可直观呈现各部件的装配层级与位置关系。结构设计上重点解决游艇通风口的防水痛点，设置了三档通风调节档位，通过特定的槽道结构搭配内部的凹槽与油子结构，将旋转调节动作转化为平移动作，实现通风口的开启、半开、关闭三档切换，当水流快速冲击通风口外盖时，特殊的环形挡水结构可将水流从入口端口导流排出，避免海水倒灌进入船舱内部，同时保证通风状态下的气流通畅。设计过程中先完成核心功能结构的草绘布局，确定挡水环的倾斜角度、调节槽的行程参数，再逐步细化每个零件的细节特征，对卡扣配合位、螺纹连接位都做了符合实际装配要求的结构处理，所有零件之间无干涉，可完成虚拟装配验证，既满足船用配件的防水密封性能要求，也兼顾了外观的精致度与操作的便捷性，适配游艇舱室的通风换气需求，可直接用于产品方案展示、结构优化以及生产加工参考。
