管材角度修整液压工装夹具结构

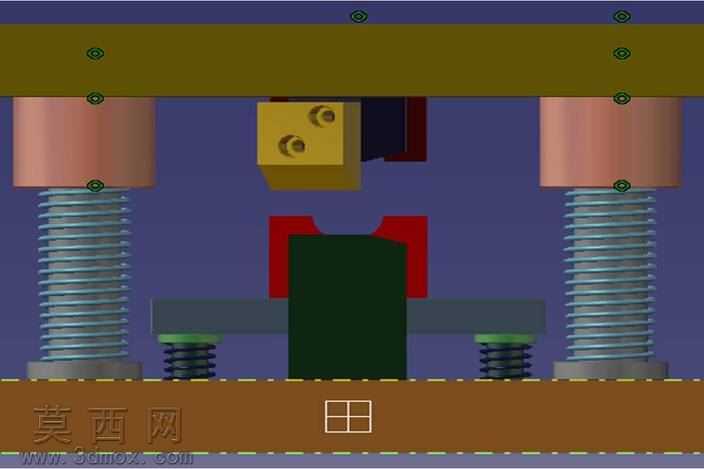

该三维模型为管材角度修整专用液压工装，整体采用上下分层的框架式结构设计，建模过程中严格遵循机械加工工装的设计规范，对所有装配部件的配合公差进行了参数化设定，确保各运动部件无干涉、装配逻辑符合实际生产工况。模型渲染阶段针对不同部件赋予了差异化的材质属性：上下安装基板采用氧化发黑的钢材材质，还原金属部件的哑光磨砂质感；两侧的导向支撑柱采用铜合金材质，呈现暖调金属光泽同时体现耐磨部件的材质特性；导向复位弹簧采用弹簧钢材质，通过纹理贴图还原螺旋结构的金属反光效果；中间的成型修整模块采用硬质合金材质，突出刃口部位的高硬度质感；待加工管材部位采用深色工程塑料材质，清晰区分工件与工装部件的边界。结构设计上，该工装采用双导柱导向结构，两侧对称布置的导柱配合复位弹簧，能够保证上模下压过程中运动轨迹的垂直度，避免偏载导致的修整角度偏差；中间的成型工位设置了仿形定位块，能够适配管材的外径轮廓，实现工件的快速装夹定位；下压驱动端预留了液压机连接接口，可直接适配常规四柱液压机的安装尺寸，无需额外制作转接法兰；底部设置了可调式支撑脚，能够根据工作台的水平度进行微调，保证工装整体的安装精度。设计思路围绕管材一次修整成型的需求展开，摒弃了传统多次装夹打磨的加工方式，通过液压驱动的压装力配合仿形修整刃口，能够一次性将管材端部修整至预设角度，有效提升加工效率与角度一致性；复位弹簧的设计能够在压装动作完成后自动将上模顶起复位，方便操作人员取放工件；所有紧固件均采用内六角圆柱头螺钉的标准件模型，装配位置符合机械设计的安装规范，模型可直接用于工装加工的图纸导出、装配工艺模拟以及生产现场的作业指导，能够帮助技术人员快速验证工装结构的可行性，减少物理样机的试制成本与周期。
