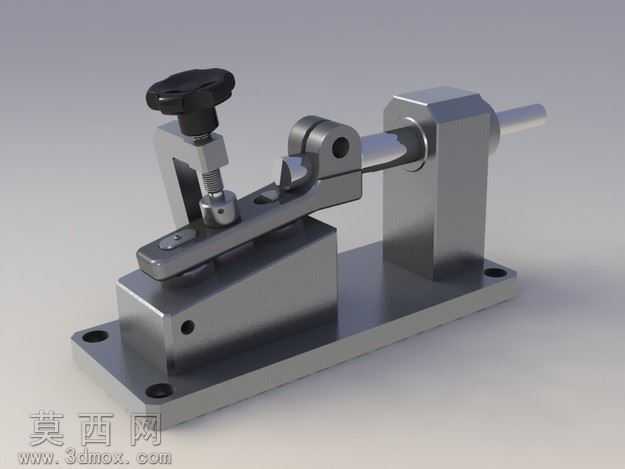

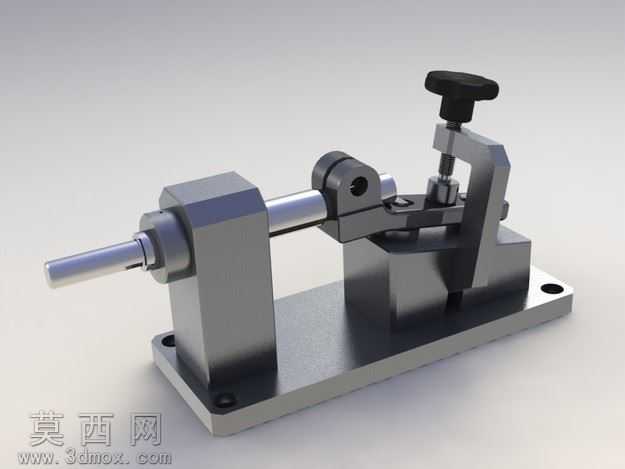

孔位精度校验工装夹具三维结构

本模型为孔位位置校验专用工装设备，整体采用卧式悬臂式布局设计，在三维建模过程中，首先以底板为基准构件完成所有零件的空间定位搭建，底板采用带沉头安装孔的板式结构，建模时严格按照机械加工公差要求设定孔位间距与安装基准面的平面度参数，保证后续装配的定位精度。左侧支撑座采用方块式实心结构建模，内部预留轴类零件的安装通孔，与水平布置的导向光轴采用间隙配合的装配关系，建模时对配合面的粗糙度参数进行了对应材质的参数预设，光轴表面做金属镀铬质感的材质处理，还原真实加工后的金属光泽。中部的摆动压紧构件采用铰接式结构设计，建模时还原了铰接销轴的转动配合关系，顶部的星形把手采用防滑纹理的细节建模，把手底部连接的压紧螺杆与压块做螺纹传动的结构还原，可实现待检测工件的快速压紧定位。右侧的定位支座采用L型一体式结构建模，与底板通过螺栓紧固连接，支座上设置的定位槽与待检测工件的定位基准完全匹配，保证校验过程中工件不会发生位移偏移。渲染阶段整体采用金属材质体系，底板、支撑座、定位支座等结构件采用磨砂氧化钢材材质，光轴、螺杆、销轴等运动件采用抛光镀铬金属材质，星形把手采用黑色哑光工程塑料材质，通过不同材质的粗糙度、反光度参数区分，清晰呈现各零件的功能属性。灯光布置采用三点布光法，主光源从斜上方45度投射，突出金属零件的轮廓立体感，辅助光源补亮结构暗部避免细节丢失，背景采用浅灰色渐变背景，最大化突出工装本身的结构特征。设计思路围绕孔位位置的快速校验需求展开，通过固定基准与压紧定位结构的配合，可快速完成工件孔位位置的合格性判定，整体结构紧凑，操作流程简便，建模过程中对所有活动构件的运动行程做了干涉检查，确保压紧、定位动作无结构冲突，各零件的建模尺寸均符合常规机械加工的工艺要求，可直接用于后续的工程图导出与实物加工参考。
