汽车转向箱四工位加工工装夹具

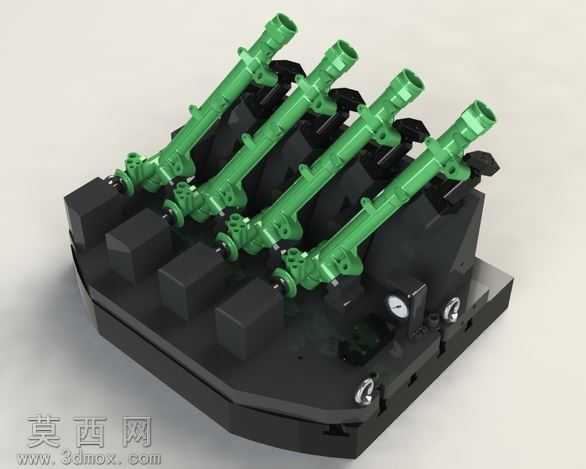

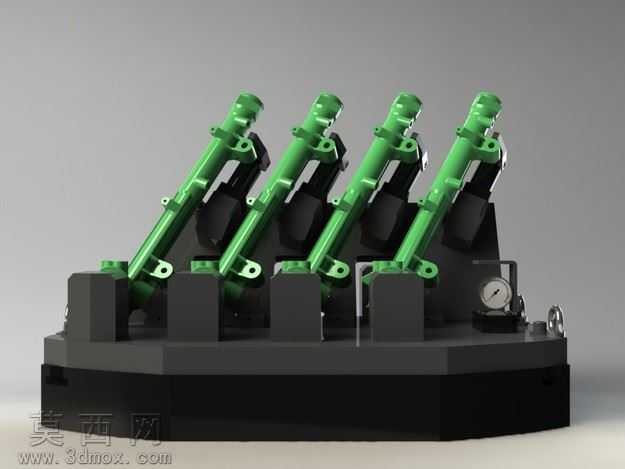

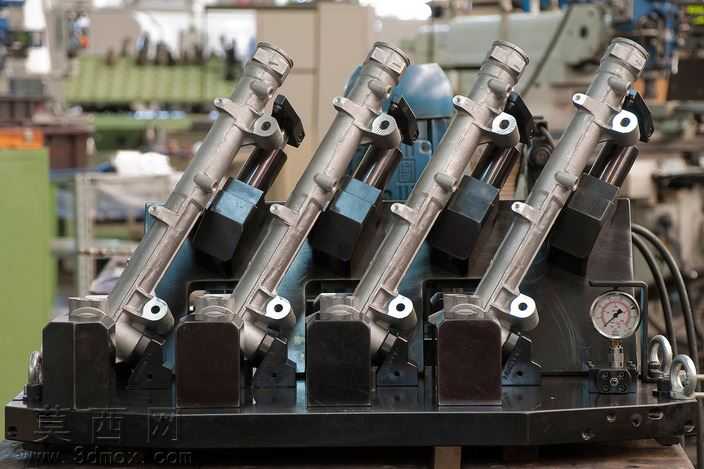

该三维模型为面向汽车转向箱零件批量加工场景设计的四工位液压加工工装，整体采用三维建模软件完成全参数化结构设计，所有零部件均按实际加工装配公差完成建模校验，可直接用于后续工程图导出与实际工装生产参考。模型整体结构采用一体化铸造底座作为承载基体，底座做了轻量化减重槽设计，在保证整体刚性的前提下降低工装自重，减少机床工作台的负载。四个装夹工位沿底座长度方向等距排布，每个工位对应一套独立的定位与夹紧组件，可同时装夹四个汽车转向箱工件，大幅提升单批次加工的工件数量，有效缩短机床换件等待的辅助时间，提升机加工工序的生产效率。每个工位的定位结构采用一面两销的经典定位方案，精准匹配汽车转向箱毛坯的定位基准，保证工件装夹后的重复定位精度，避免加工过程中出现基准偏移导致的尺寸超差问题；夹紧组件采用转角油缸配合杠杆压块的结构，压块的压紧位置经过受力仿真校验，避开工件的加工走刀路径，同时保证夹紧力均匀分布在工件的刚性支撑区域，防止薄壁类转向箱壳体装夹变形。模型中还集成了对刀校验用的百分表安装位，可在工装首次安装到机床工作台时快速完成工位位置精度校验，底座边缘设置了四个可调式定位键，可快速匹配不同机床工作台的T型槽间距，提升工装的通用适配性。渲染阶段对不同功能部件做了差异化材质赋予：夹紧组件与定位销采用合金结构钢材质，做了发黑防锈的表面质感处理，工件采用亮绿色工程塑料质感区分展示，底座采用铸铁哑光磨砂材质，液压油路接口做了金属亮面处理，通过材质区分可快速识别工装各部分的功能属性。设计过程中充分考虑了加工过程中的排屑需求，各工位之间预留了充足的排屑间隙，底座表面做了向排屑口倾斜的导屑斜面设计，避免加工铁屑堆积在定位区域影响装夹精度，同时所有夹紧元件均做了防屑护套设计，防止切削液与铁屑进入油缸内部影响元件使用寿命。整体结构经过运动干涉仿真校验，所有夹紧动作、上下料操作均无结构干涉，可满足数控铣床、加工中心对汽车转向箱壳体的多工序加工装夹需求，适配汽车零部件批量生产的加工场景。
