木质纹理门锁安装板结构设计

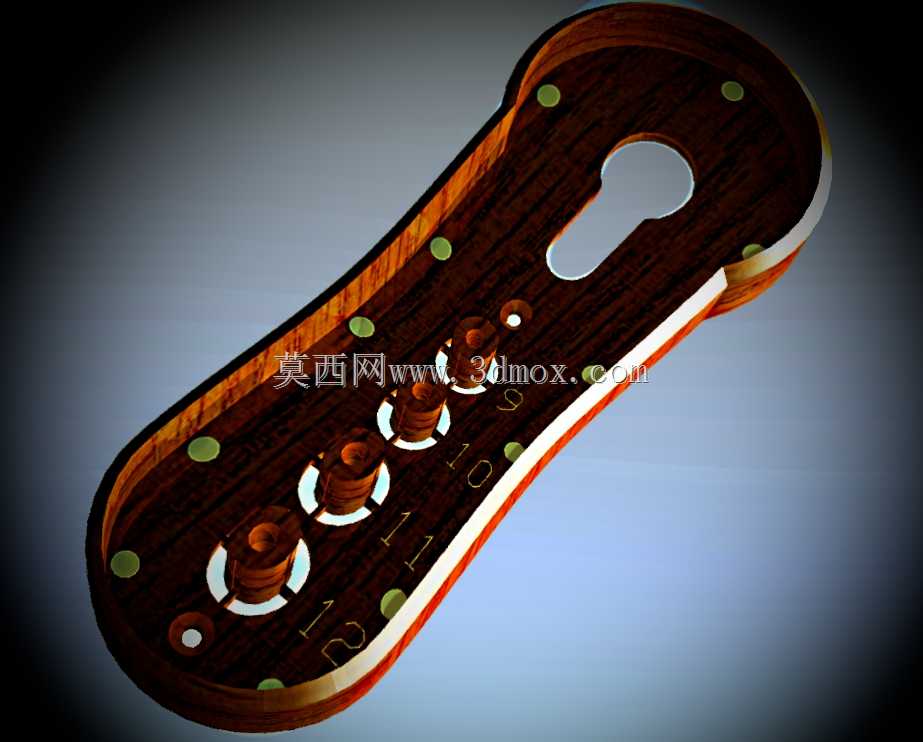

　　在民用入户门、室内实木门以及定制化高端木门的装配环节中，门锁安装板是衔接锁体与门体的核心承载构件，其结构合理性直接决定锁具安装后的稳定性、操作手感与长期使用可靠性。不同于常规金属冲压成型的锁具安装片，这款安装板采用仿实木纹理的外观设计，适配当下主流的轻奢、原木风家装需求，在保证结构强度的前提下兼顾了装饰协调性，避免传统金属安装件外露带来的视觉突兀感。从结构设计逻辑来看，该安装板整体采用长条形圆角轮廓，边缘做了圆弧过渡处理，既能够避免安装过程中锐角划伤门体基材或施工人员，也能在嵌入门体预装槽时更好适配槽位边缘的加工公差，降低装配对位难度。板体中部预留的长条形锁舌避让孔，尺寸经过精准核算，能够完全覆盖常见弹子门锁、

　　执手锁的锁舌伸缩行程范围，不会出现锁舌伸缩过程中剐蹭板体导致的卡滞问题，孔位边缘做了微小倒角处理，减少锁舌往复运动的磨损量。板体上分布的多组沉头安装孔，孔位间距严格匹配主流锁具的安装孔距标准，同时在孔位周边设计了局部加厚的凸台结构，当自攻螺丝锁紧时，凸台结构能够分散螺丝锁紧带来的压应力，避免木质纹理的饰面层在长期应力作用下出现开裂、起翘问题。板面上的数字标识10、11、12是安装对位标记，对应不同厚度门体的安装定位线，施工时无需额外测量，只需根据门体厚度将对应标记线与门侧边缘对齐，即可快速确定安装板的嵌入深度，大幅降低现场施工的测量误差，提升装配效率。从安装边界维度考量，该安装板的整体厚度适配40-50mm厚度的常规室内门与入户门，

　　板体宽度控制在刚好能够嵌入门侧预装槽的尺寸范围内，不会出现板体外露或者槽位过大导致的松动问题。板体背面设计有细密的网格状防滑纹路，当安装板嵌入预装槽并打胶固定时，防滑纹路能够增大与胶体、门体基材的接触摩擦力，避免长期使用过程中安装板出现移位、松动，导致锁体对位偏差。不同于外露式的锁具装饰盖，这款安装板的表面纹理与实木门的纹理能够实现高度匹配，安装完成后仅露出锁孔与执手连接位，整体视觉一致性更强，适配高端定制木门的装配需求。在结构强度设计上，板体内部采用高强度工程基材作为骨架，外部覆合仿木纹饰面层，既保证了螺丝锁紧时的握持力，不会出现多次拆装后螺丝滑牙的问题，也避免了全金属构件的冷硬质感，同时相比纯木质安装件，其抗潮、抗变形能力更强，

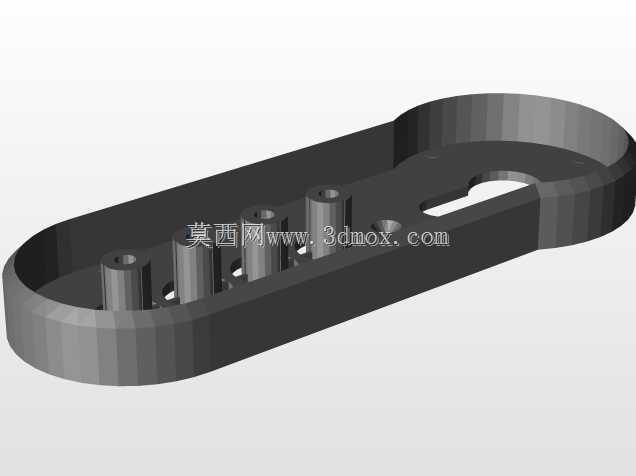

　　能够适应卫生间、厨房等相对潮湿的门体安装场景，不会因为温湿度变化出现板体变形导致锁具卡滞。在实际选型适配过程中，设计人员需要注意，该安装板的锁孔位尺寸适配常规直径的锁芯护圈，若搭配大尺寸装饰型锁芯护圈，需要提前核对护圈的压合直径，确保护圈能够完全覆盖安装板的锁孔边缘，避免出现缝隙影响美观。同时板体上的安装孔位适配M4规格的自攻安装螺丝，施工时需要控制螺丝锁紧扭矩，避免扭矩过大导致饰面层压痕破损。从三维建模的角度来看，该模型的曲面过渡均采用G1连续倒角，所有安装孔位的位置度公差控制在0.1mm以内，完全满足实际生产开模与装配的精度要求，模型中预留的纹理层厚度与实际生产的饰面层厚度一致，能够直接用于生产前的装配干涉校验，提前排查锁体、安装板、门体三者之间的装配匹配问题，减少实际试装过程中的修模工作量。
