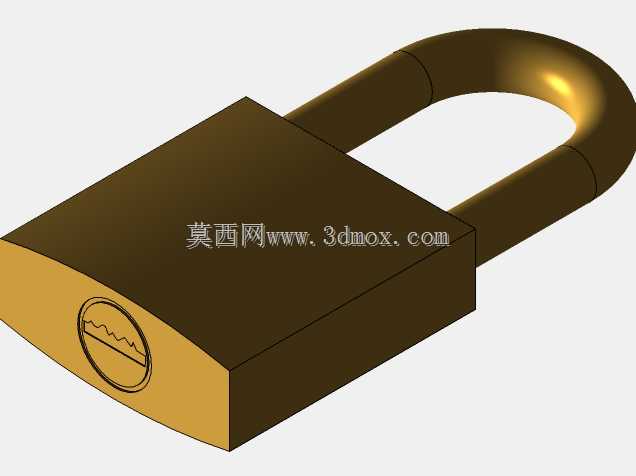

黄铜挂锁外观结构三维数模

　　日常仓储、户外设备防护、民用家具锁闭场景里，挂锁是应用频次极高的锁具品类，这款铜制挂锁的三维建模，完全围绕实际使用中的受力、操作、装配逻辑展开，没有冗余的装饰性结构。从实际使用场景倒推设计逻辑的时候，首先要考虑锁梁的受力边界，挂锁在使用时，锁梁会承受来自被锁物件的拉扯力、意外磕碰的冲击力，所以建模时锁梁采用圆弧过渡的U型结构，弯折处做了等壁厚处理，避免应力集中导致的断裂风险，锁梁和锁体的配合段做了直径收窄的定位段，插入锁体后能和内部锁舌结构精准卡合，不会出现晃动旷量。锁体部分采用上窄下宽的梯台造型，底部做了圆弧收边，既可以减少落地磕碰时的棱角损伤，也能在握持解锁的时候贴合手掌轮廓，操作时不会硌手。

　　锁芯安装位设置在锁体正面的圆弧端面上，开孔位置和锁梁的中心轴线保持平行，钥匙插入后可以直接驱动内部的锁舌卡块，完成锁梁的解锁与锁止，这个布局能缩短内部传动结构的路径，减少零件数量，降低装配复杂度。建模过程中，锁体的内部腔体预留了锁舌、弹簧的安装空间，腔体壁厚保持均匀，避免压铸成型时出现缩孔、壁厚不均导致的强度缺陷，锁体和锁梁的配合孔位做了同轴度约束，两个孔的中心距公差控制在合理范围内，保证锁梁插拔顺畅，不会出现卡滞。从安装边界来看，这款挂锁的锁梁内空尺寸适配常规的锁鼻、柜门搭扣、链条锁环尺寸，不需要额外定制配套的连接件，通用替换性强，锁体的整体尺寸控制在常规民用挂锁的规格区间内，既不会因为体积过大导致携带不便，

　　也不会因为尺寸过小导致锁梁强度不足、容易被暴力破坏。表面处理上，锁体和锁梁都采用黄铜质感的外观，建模时还原了金属材质的倒角反光特性，棱边处都做了微小的圆角处理，既符合五金件的加工工艺要求，也能避免使用时划伤手部。在结构细节上，锁梁的两个插入端分别设置了环形卡槽，锁止状态下内部的两个卡块会分别卡入两个卡槽，即使单侧卡块出现失效，另一侧也能保持锁闭状态，提升防盗性能，锁芯和锁体的配合面做了止转结构，钥匙转动时锁芯不会跟转，保证扭矩能准确传递到锁舌机构。建模时所有的配合面都预留了合理的装配间隙，考虑到金属件的加工公差和使用过程中的锈蚀膨胀余量，不会因为温湿度变化或者轻微锈蚀出现锁梁无法转动、插拔的问题。锁体的底部平面做了平整处理，

　　放置在平面上时可以保持稳定，不会倾倒，方便生产过程中的表面喷涂、激光打标等工序的定位装夹。从实际选型角度看，这款挂锁的结构适用于室内外多种场景，锁体的密封结构可以阻挡日常的雨水、灰尘进入内部腔体，减少内部弹簧、卡块的锈蚀概率，延长使用寿命，锁梁的表面硬度在建模时也做了对应的结构强化设计，表层的硬化层厚度对应模型上的实体分层，能抵御普通工具的剪切破坏。
