多辐条镂空式传动滑轮结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:490163
  • 多辐条镂空式传动滑轮结构设计
  • 多辐条镂空式传动滑轮结构设计
  • 多辐条镂空式传动滑轮结构设计
  • 多辐条镂空式传动滑轮结构设计
  • 多辐条镂空式传动滑轮结构设计

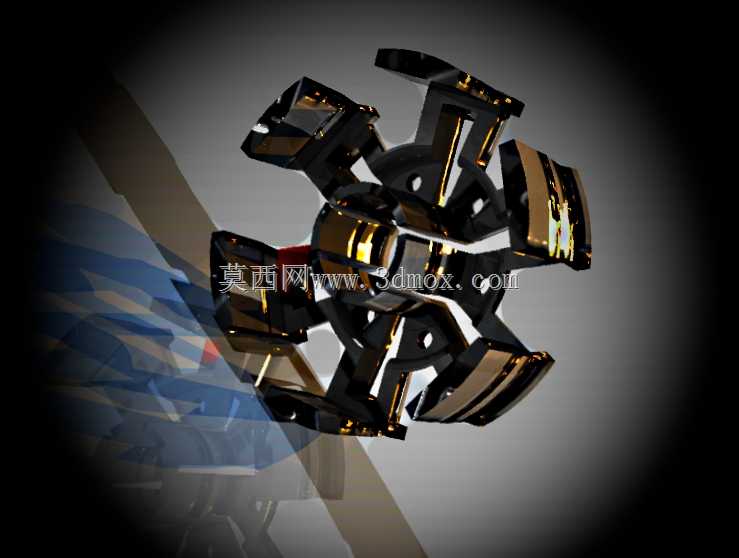

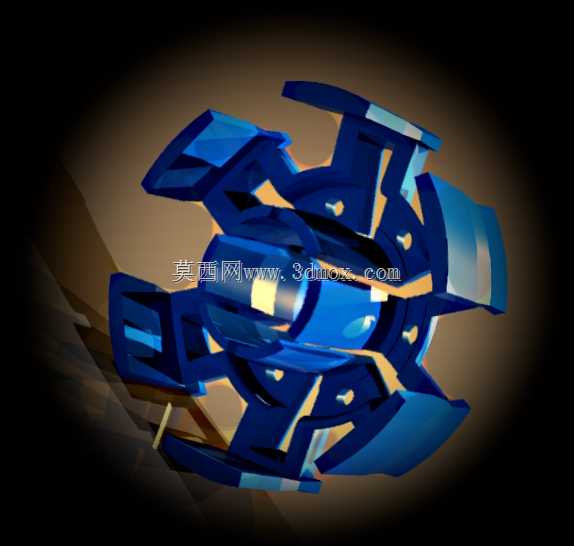

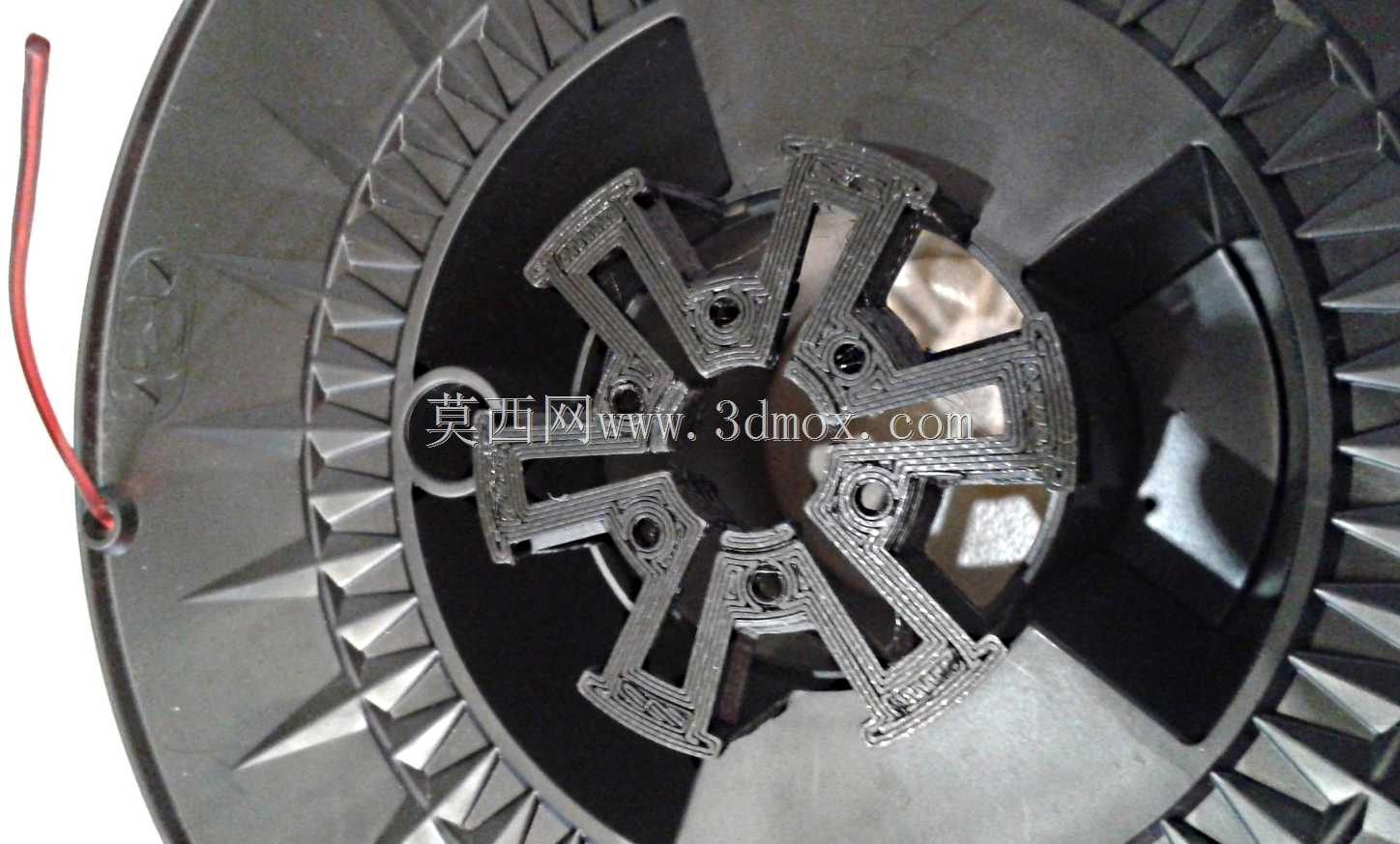

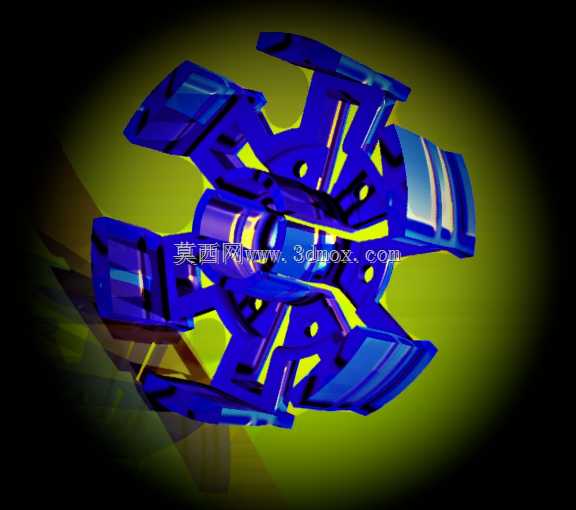

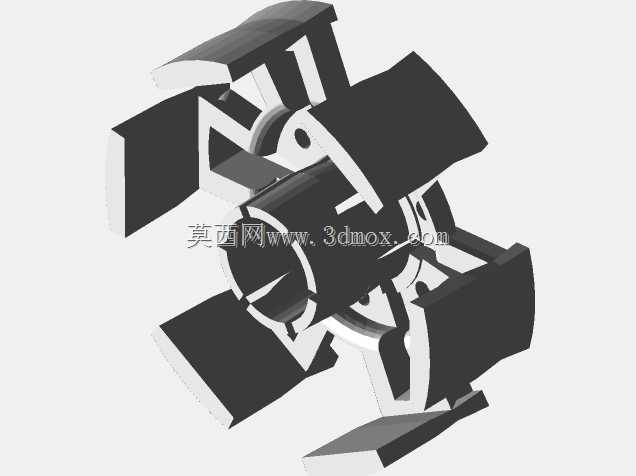

  在带传动系统的布局设计中,轮体构件的选型与结构优化,直接决定了整套传动链路的运行稳定性与长期服役寿命,这款多辐条镂空结构的传动滑轮,正是针对中轻载高速传动场景做的定向结构优化设计。不同于传统实心辐板滑轮的厚重结构,这款轮体采用六组对称分布的镂空辐臂设计,在保证轮体整体结构强度的前提下,大幅削减了轮体自身的转动惯量,当传动系统做频繁启停、正反转切换动作时,更小的转动惯量能够有效降低驱动端的瞬时冲击载荷,减少传动皮带的打滑磨损概率,同时也能降低轮体自身高速旋转时的风阻损耗,适配纺织机械、小型输送设备、自动化生产线辅机这类转速波动频繁的传动场景。

  从实际安装适配的角度看,这款滑轮的中心安装孔采用同轴定位止口设计,安装时能够快速与输出轴实现同轴对中,不需要反复打表调整径向跳动量,现场装配的效率能够提升近四成;轮槽的型面尺寸按照标准窄V带的截面参数做了适配优化,槽面的粗糙度控制在合理区间,既能够保证皮带与轮槽之间有足够的摩擦力传递额定扭矩,又不会因为槽面过于粗糙加速皮带侧边的磨损。轮体的辐臂与轮缘、轮毂的连接位置全部做了大圆弧过渡处理,没有尖锐的应力集中棱角,在长期承受交变载荷的工况下,能够有效避免连接位置萌生疲劳裂纹,延长轮体的无故障服役周期。

  设计过程中,针对轮体的受力分布做了多次仿真校核:当传递额定扭矩时,最大应力集中在辐臂与轮毂的连接位置,通过调整辐臂的截面厚度、加大过渡圆角的半径,将最大应力值控制在材料许用应力的三分之一以内,预留了足够的安全裕量;同时镂空结构的设计也给现场安装维护留出了操作空间,拆装轴端挡圈、调整皮带张紧度的时候,操作人员可以直接通过镂空位置伸入工具,不需要额外挪动周边的管线与防护构件。轮体的轴向安装尺寸做了紧凑化处理,整体轴向宽度比同规格实心滑轮窄近两成,在安装空间局促的紧凑型设备内部,能够有效节省传动舱的布局空间,给其他管线、防护构件留出足够的布置余量。

  在实际工况适配中,这款滑轮既可以作为主动轮安装在驱动电机输出端,也可以作为从动轮布置在传动链路的中间位置,配合张紧结构使用时,镂空的辐臂结构还能够辅助传动舱内的空气流动,带走皮带与轮槽摩擦产生的部分热量,避免长期运行时轮槽温度过高加速皮带橡胶老化。不同于部分采用拼接结构的滑轮,这款轮体为整体式结构设计,不存在拼接螺栓松动、轮瓣错位的风险,运行过程中的动平衡精度更容易保证,高速旋转时的振动量更小,能够降低整套设备运行时的传动噪音,提升设备的整体运行质感。针对不同的安装需求,中心安装孔还可以根据实际轴径做键槽、顶丝孔的二次加工调整,不需要改动轮体的主体受力结构,适配性更强。
