SONCEBOZ7214线性电动致动器结构设计

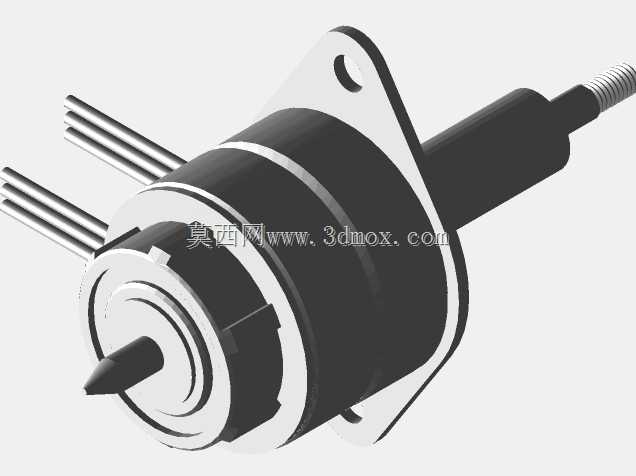

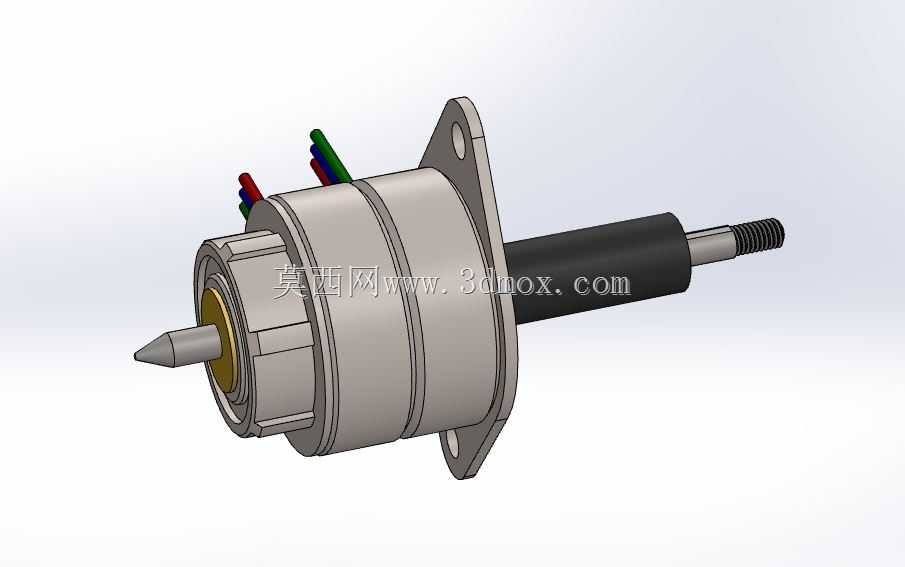

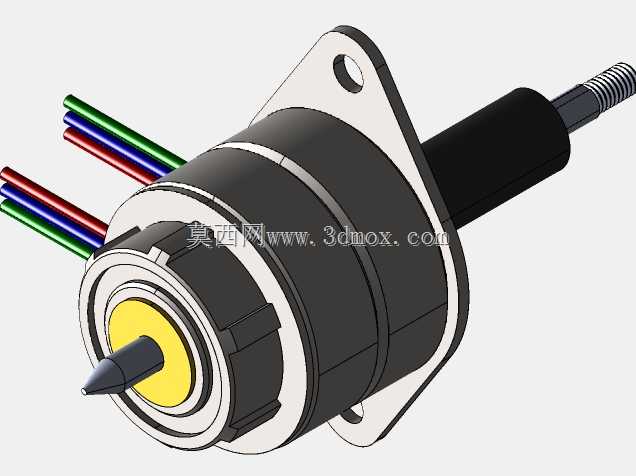

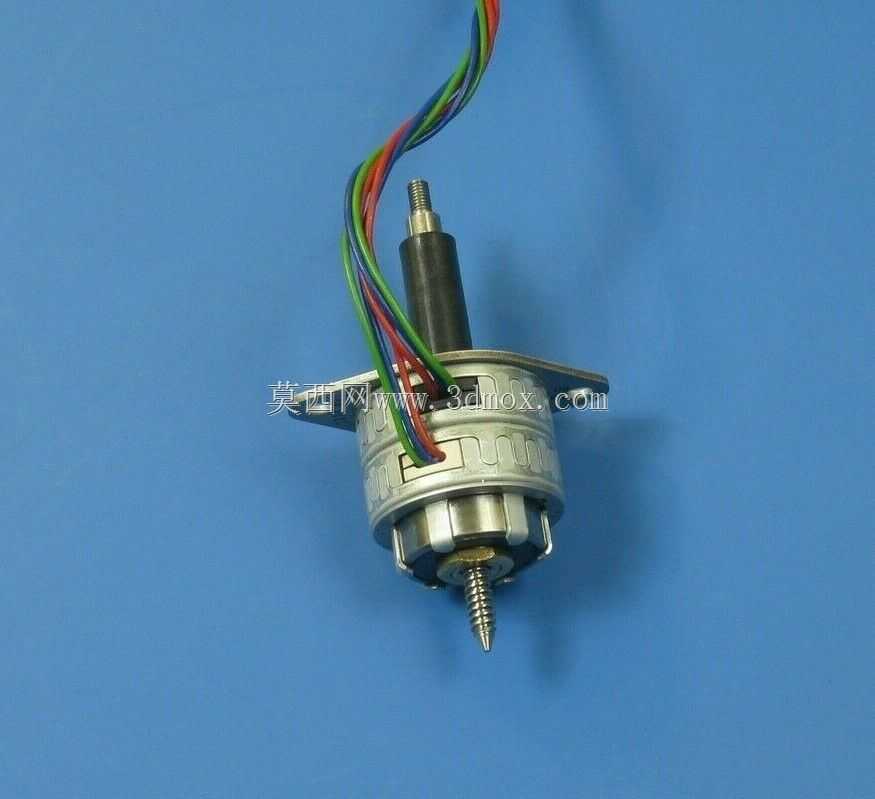

　　这款线性致动器的结构设计，核心围绕小行程高精度直线位移输出需求展开，在精密实验工装、小型自动化设备的微调工位、桌面级作业平台的轴系进给场景中，这类部件的应用覆盖度极高。从结构布局来看，主体采用法兰盘安装形式，安装耳上预留的两个对称通孔，可直接通过螺栓固定在设备安装基面，安装面与输出轴的垂直度公差在设计时控制在0.02mm以内，避免安装偏斜导致的轴系卡滞、输出精度损失问题。驱动端集成2相步进电机结构，尾部引出的多色接线对应不同相序与供电引脚，可直接匹配通用步进驱动器实现细分控制，无需额外加装转接电路，降低设备集成的布线与调试成本。输出端采用双段轴结构，前端的锥形顶针可直接抵接待调整工件表面，适配测微计的接触式测量场景，

　　后端带外螺纹的轴段可通过锁紧螺母外接负载连接件，满足不同工装的装夹需求，轴系表面做硬质氧化处理，耐磨性能可满足长期往复运动的使用要求。传动部分内置减速与旋转-直线转换机构，将步进电机的旋转运动转化为直线输出，输出轴的运动方向与电机安装轴线完全同轴，整体径向尺寸控制在较小范围，可适配安装空间局促的紧凑型设备内部。在设计思路上，这款致动器没有采用外置导轨的冗余结构，而是通过主体壳体内部的导向衬套实现输出轴的径向约束，衬套采用自润滑材质，日常使用无需额外加注润滑脂，减少维护工作量，同时壳体采用一体切削成型的金属结构，既保证整体结构刚性，又能为内部传动部件提供防护，避免车间环境中的粉尘、切削液侵入内部造成传动磨损。从安装边界来看，

　　主体法兰的外径、输出轴的伸出长度、尾部接线端的预留空间都做了明确的尺寸约束，设计选型时可直接根据设备安装位的空间尺寸匹配，无需额外做结构避让。在实际使用场景中，这类致动器可替代手动测微头实现电动微调，比如光学实验平台的镜片位置调整、小型装配工位的工件进给定位、教学演示机器人的关节直线驱动、固定轴系的间隙补偿调整，都能通过脉冲信号控制输出位移量，单步位移精度可满足微米级调整需求。输出轴的最大行程覆盖常规微调场景的行程需求，不会出现行程不足导致的调整限位问题，同时输出端的顶针结构可直接接触工件，无需额外加装接触头，减少装配累积误差。壳体侧面的安装法兰采用带定位止口的设计，安装时止口与设备安装位的定位孔配合，可快速实现同轴定位，

　　降低安装调试的找正时间。尾部的接线端做了防拉扯结构设计，接线根部预留应力释放槽，避免设备布线时拉扯导线导致内部接线脱落。整体结构没有多余的外露部件，所有传动结构都封闭在金属壳体内部，在常规工业车间环境下可长期稳定运行，不会因为外露传动部件积尘导致运动卡滞。针对步进电机的发热问题，壳体采用导热性较好的金属材质，可将电机运行产生的热量快速传导到安装基面，避免长时间运行导致的电机温升过高，影响输出扭矩与定位精度。在做三维建模时，这款致动器的所有配合面都按照实际装配公差做了约束，安装法兰的孔位、输出轴的螺纹规格、顶针的锥度都与实物完全一致，导入设备装配模型时可直接做干涉检查，提前排查安装空间不足、孔位不匹配等设计问题，减少实物加工后的整改工作量。
