离心式流体机械叶轮三维结构设计

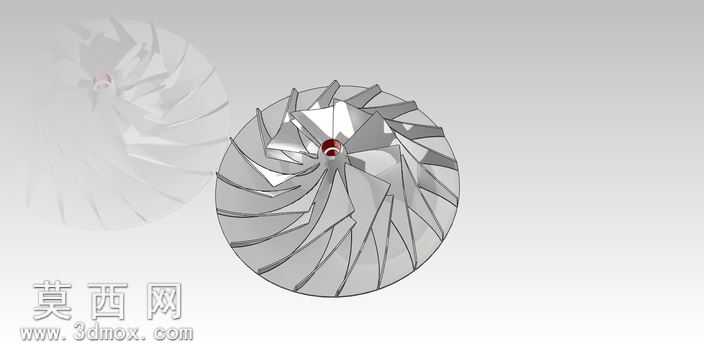

本叶轮模型采用SolidWorks进行全参数化三维建模，整体围绕回转类动力部件的流体力学性能需求展开设计。建模过程首先以中心轮毂的回转轴线为全局基准，绘制轮毂主体的旋转截面草图，通过凸台旋转命令生成带中心安装孔的轮毂基体，中心孔处预留了标准紧固件安装定位结构，可适配对应规格的传动轴装配需求。叶片部分采用空间扭曲曲面建模思路，先根据流体流向设计叶片的进口角与出口角参数，绘制不同半径截面处的翼型轮廓线，通过放样曲面命令生成连续顺滑的叶片工作面与背面，再对叶片与轮毂的衔接处做圆角过渡处理，避免应力集中同时优化流体过流状态。模型共包含多片均匀圆周阵列的扭曲叶片，阵列过程严格保证相邻叶片的夹角一致，整体动平衡性能符合回转部件的设计要求。材质设定上，轮毂与叶片统一赋予金属不锈钢材质，添加了细微的磨砂质感与金属反射效果，渲染阶段采用柔和的环境光搭配定向主光源，清晰呈现叶片的空间扭曲形态与曲面过渡细节，中心安装孔处添加了醒目的红色装配标识材质，便于直观识别装配定位位置。结构设计层面，叶片从轮毂处向外缘延伸过程中厚度渐变，靠近轮毂的根部做加厚处理提升结构强度，外缘处适当减薄降低流体阻力，叶片间的流道宽度沿流体流向平滑变化，可有效减少流体在流道内的涡流损失。整体建模过程严格遵循机械设计的参数化逻辑，所有特征尺寸均可通过参数表快速调整，可直接用于后续的流体仿真分析、结构强度校核，也可作为同类叶轮产品设计的参考模板，适配泵类、风机类、涡轮类流体机械的核心部件设计需求，模型的曲面连续性、装配基准精度均达到工业级设计标准，无几何错误与破面问题。
