反转四连杆梁引擎机械结构模型

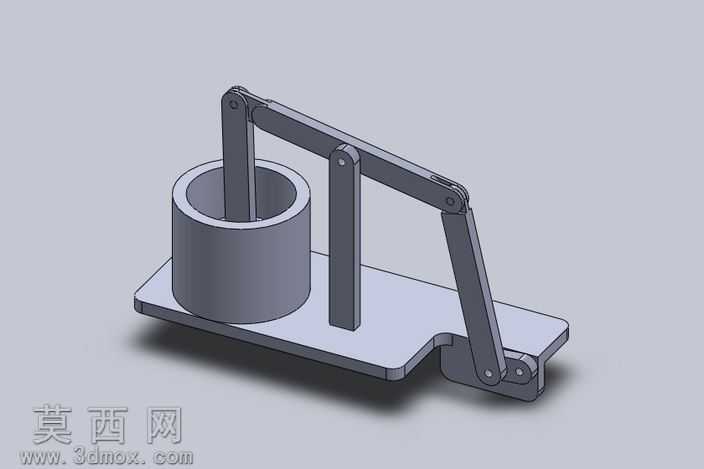

本模型为反转四连杆结构梁引擎三维建模作品，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计的装配约束逻辑，所有零件均按照实际机械加工的公差逻辑进行尺寸匹配，确保各运动部件之间无干涉、运动行程符合设计预期。模型整体由底座、缸体、多组铰接连杆、末端铰接摆块几个核心部分组成，底座采用带延伸安装位的平板结构，建模时对安装平面做了平整化处理，边缘做了符合实际加工的圆角过渡，避免尖锐棱角的不合理设计；缸体为中空圆筒结构，建模时严格保证内壁与竖直导杆的同轴度约束，还原了缸体对导杆的导向限位作用。连杆部分共设置四组铰接转动副，每处铰接位置都做了同轴孔位匹配，添加了符合实际装配的销轴约束，能够完整模拟反转四连杆的运动轨迹：当动力输入至末端摆块时，连杆组会带动竖直导杆在缸体内做上下往复直线运动，同时实现运动方向的反转传递，完整复现梁引擎的核心运动机制。渲染阶段采用哑光金属材质模拟普通碳素钢的零件质感，对缸体内壁、连杆铰接面做了轻微的粗糙度区分，底座部分添加了淡淡的投影效果，让整体模型的立体感更强，能够清晰展示各部件的空间位置关系。设计过程中优先保证运动逻辑的正确性，对每一处连杆的长度比例都做了运动仿真验证，确保机构运动过程中无死点、无卡滞，能够顺畅完成完整的往复运动循环，所有零件的结构都做了工艺合理性优化，不存在无法加工的悬空结构、薄壁脆弱结构，既可以作为机械原理教学的演示模型，也可以作为相关动力机构设计的参考原型，帮助设计者快速理解反转四连杆机构在梁引擎中的应用方式，掌握这类直线-转动转换机构的尺寸匹配逻辑。
