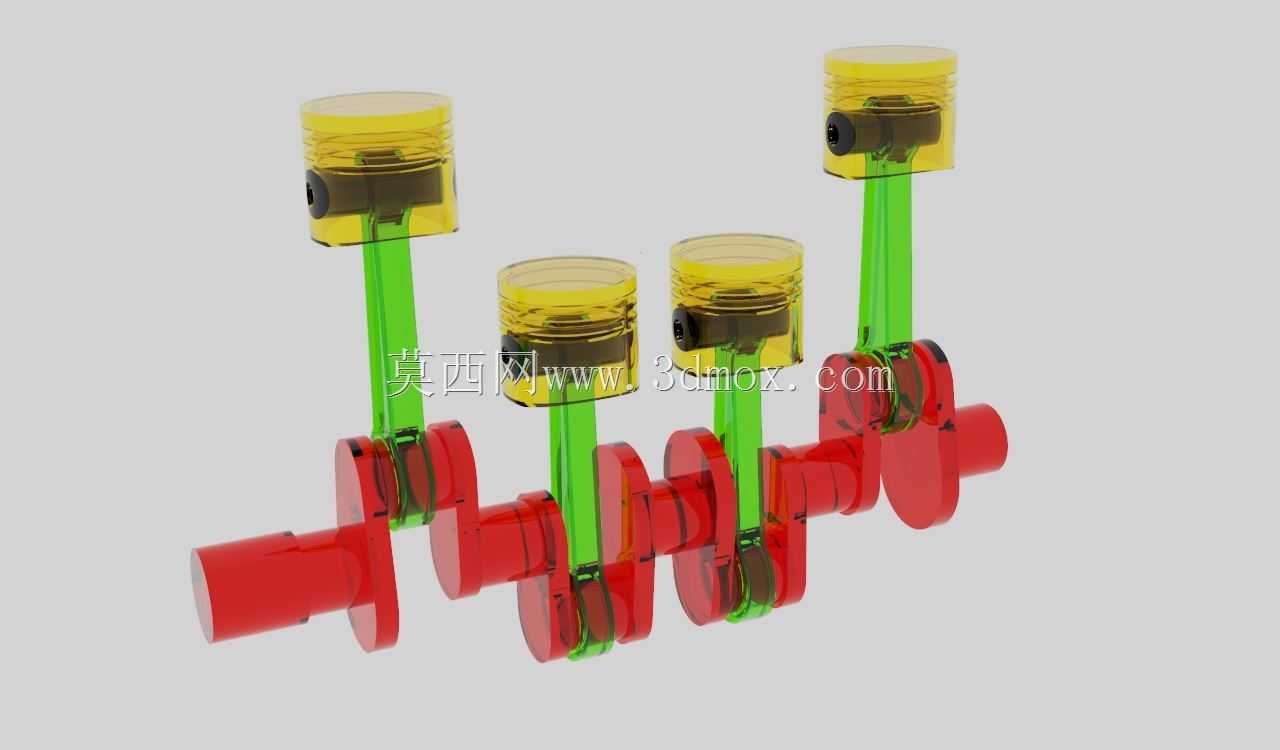

这套往复运动组件面向小排量内燃机的曲柄连杆机构教学与结构验证场景,核心覆盖活塞、曲轴、连杆、活塞销、连杆轴瓦以及缸体连接按键的完整装配关系,可直接用于发动机原理演示、维修拆装实训、高校机械专业曲柄连杆机构运动仿真作业,也能作为小型动力设备改型设计时的参考底模。
从实际功能逻辑来看,整套机构承担着把燃烧室内燃气作用在活塞顶面的直线往复推力,转化为曲轴旋转扭矩的核心任务:活塞在缸筒内沿轴向做高速往复运动,通过活塞销把作用力传递给连杆小头,连杆大头抱合在曲轴曲柄销上,随活塞上下行程同步摆动,最终驱动曲轴主轴颈绕主轴承座轴线持续旋转,向外输出动力。模型里特意保留了连杆大头的剖分结合面、轴瓦定位槽、活塞销卡环槽这些细节结构,没有做过度简化,运动干涉检查时可以直接验证活塞在上止点、下止点位置和缸盖、曲轴平衡块之间的安全间隙。
设计思路上优先还原了量产机型的装配约束逻辑:活塞顶面的燃烧室凹坑、环岸处的三道活塞环槽(两道气环、一道油环)都按实际工程尺寸排布,活塞裙部做了适配缸壁间隙的微椭圆造型预留;曲轴部分整合了前端输出轴颈、主轴颈、曲柄销、平衡配重块的完整形态,平衡块的偏心轮廓按照往复惯性力抵消的常规设计逻辑绘制,运转时可以直观看到配重块如何抵消活塞连杆组的一阶往复惯性力。连杆杆身采用常用的工字形截面,在保证抗弯抗扭刚度的前提下尽可能降低往复运动质量,大小头的润滑油道通孔也做了实体还原,能够对应实际发动机里从主轴颈通往曲柄销、再输送到连杆小头活塞销的压力润滑路径。侧边的连接按键对应缸体侧盖的定位锁止结构,演示拆装时可以模拟侧盖扣合、锁止固定的完整操作流程。
安装边界层面,整套组件的轴向尺寸以曲轴两端主轴颈的支撑跨距为基准,径向最大轮廓由曲轴平衡块的旋转外径决定,装入缸体时需要保证曲轴主轴颈和缸体主轴承孔的同轴度公差,活塞外径和缸筒内壁保留规定的配缸间隙,连杆大头和曲柄销的侧向间隙也要控制在设计阈值内,避免运转过程中出现轴向窜动碰擦。模型所有配合面都按实际装配关系做了对齐约束,导入运动仿真环境后直接添加旋转副、滑动副即可运行完整的曲柄连杆运动循环,不需要额外修补干涉面,对于刚接触内燃机结构的设计人员来说,能快速理清活塞、连杆、曲轴三者之间的运动传递路径和装配定位逻辑,也可以在此基础上调整冲程长度、连杆中心距、活塞直径等核心参数,衍生出不同排量规格的动力机构方案。
