小型桌面级数控雕刻加工设备结构设计

　　这款小型数控加工套件的设计，最初瞄准的是个人工作室、创客空间、职业院校实训工位这类空间有限但需要完成小尺寸零件精密加工的场景，区别于工业级大型数控设备的占地大、安装调试复杂、运维成本高的特点，整套结构在设计之初就把紧凑性、易组装、基础加工精度保障作为核心设计目标，从结构布局到传动选型都围绕小空间内的稳定加工做了适配。

　　从实际加工用途来看，这套设备可以完成软金属、工程塑料、代木、亚克力等常见小尺寸工件的铣削、钻孔、简单雕刻工序，能够覆盖手板件打样、小型零件修配、教学演示加工、个性化文创产品制作这类常见的轻负载加工需求，不需要专门的工业厂房地基，放置在稳固的水平工作台面上即可完成安装调试，对使用场景的适配性更强。

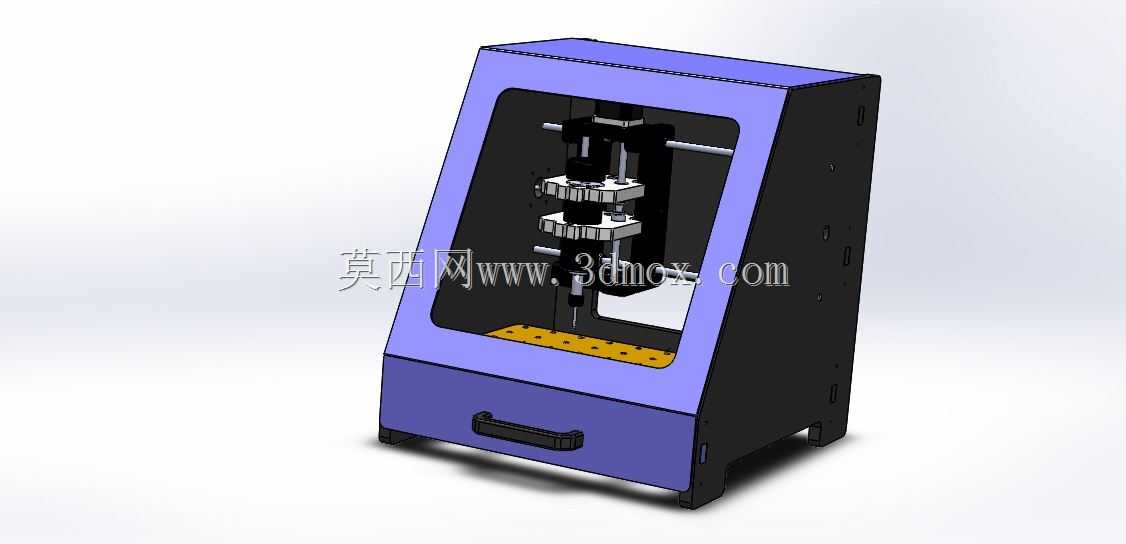

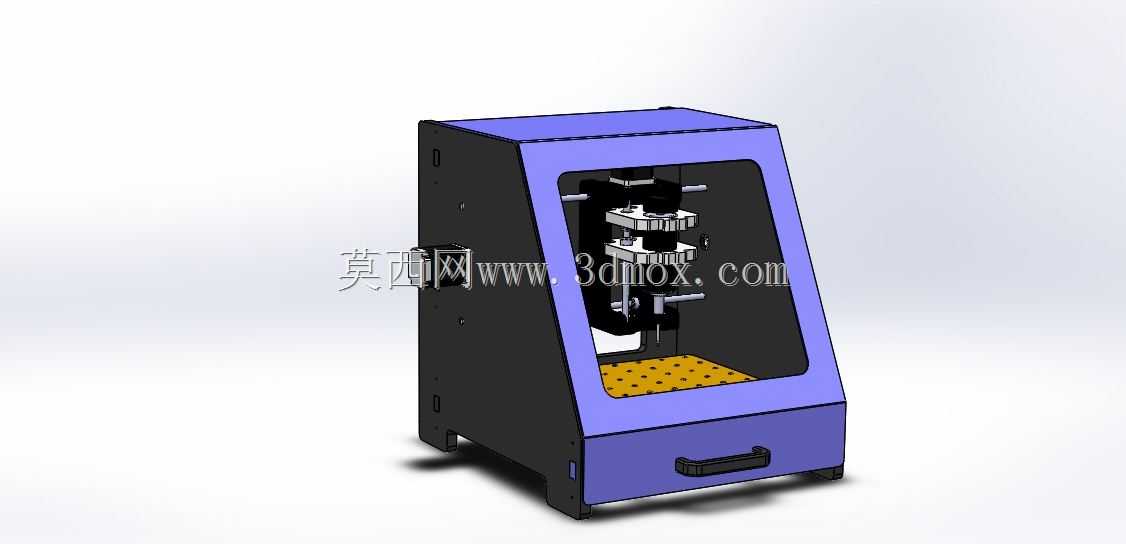

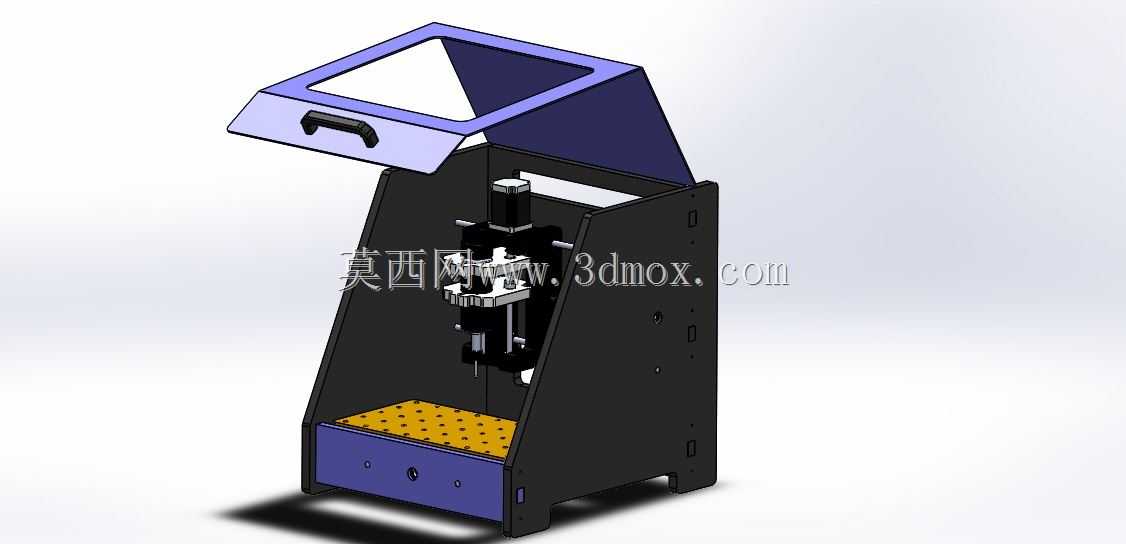

　　结构设计上采用了立式封闭框架的布局，外罩做了斜向观察窗的设计，既可以在加工过程中阻挡切屑飞溅，保障操作安全，斜向的视角也方便操作人员站在设备正前方就可以清晰观察到刀具的加工状态，不需要刻意俯身调整视角。底部集成了抽拉式的集屑抽屉，加工产生的切屑会顺着工作区的斜面滑落进抽屉内，清理时只需要抽出抽屉倾倒即可，不需要额外在设备周围铺设接屑装置，进一步降低了对使用环境的清洁要求。

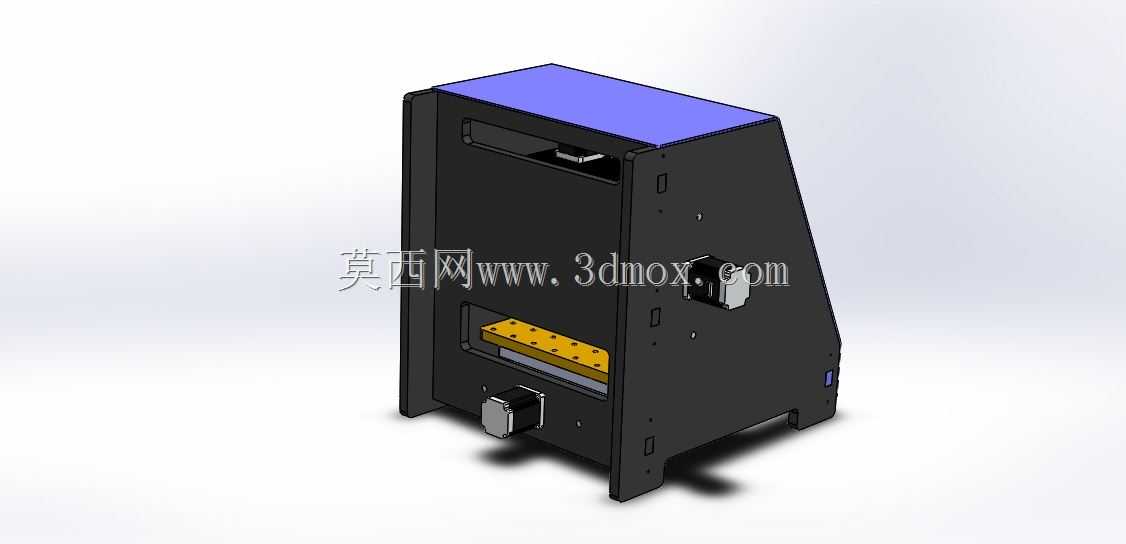

　　传动系统的选型完全匹配轻负载加工的需求，三个直线运动轴都采用了LM10UU直线轴承作为导向元件，配合10mm直径的传动丝杠，在保证运动顺滑度的同时，把传动间隙控制在小零件加工可接受的范围内，既不会因为选型过高造成不必要的成本浪费，也不会因为导向刚性不足导致加工过程中出现振刀。主轴采用500W功率的BLDC无刷电机，搭配ER11夹头，可以夹持常见的小直径铣刀、钻头，转速调节范围可以覆盖不同材料的切削线速度要求，针对塑料件加工可以调高转速避免粘刀，针对软铝件加工可以调整到合适转速减少刀具磨损。进给轴采用Nema23规格的步进电机作为驱动元件，配套对应的驱动模块就可以实现稳定的进给运动，扭矩输出完全可以满足小切深、快走刀的轻负载加工需求，不会出现进给丢步导致的零件尺寸超差问题。

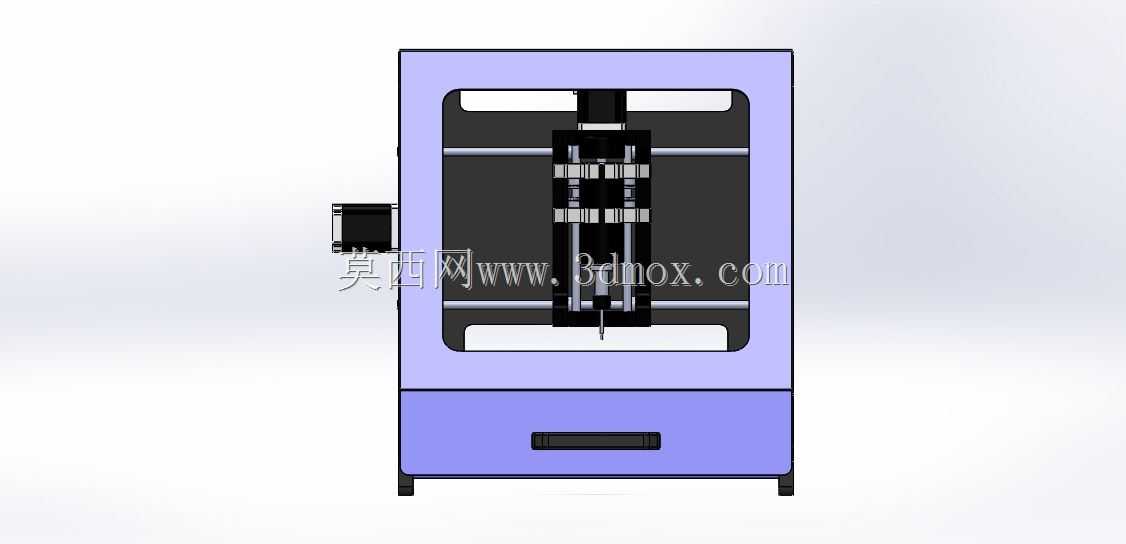

　　工作区的有效行程设置为X方向200mm、Y方向300mm、Z方向150mm，这个行程边界刚好可以覆盖绝大多数小型零件的加工尺寸需求，不管是小型的结构件安装座、定制化的印章牌、教学用的简单铣削试件，都可以在这个行程范围内完成一次装夹加工，不需要多次挪动工件重新找正。设备的整体外轮廓尺寸控制在桌面设备的合理范围内，安装时只需要保证工作台面的承重可以承载设备自重，预留出前方操作、后方接线的空间即可，不需要额外预留过多的操作维护空间，对于空间紧张的小型工作室来说，这个尺寸边界的适配性非常友好。

　　在设计细节上，整套结构的零部件都做了装配工艺性的优化，所有的安装孔位都做了对应公差匹配，组装时不需要额外做二次修配，按照装配流程就可以完成整套设备的搭建，非常适合用于数控设备原理教学，让学员可以在组装过程中直观理解直线传动、主轴装夹、数控进给的基础结构逻辑。框架部分采用钣金拼接的结构，相比型材搭建的开放式结构，整体刚性更好，加工过程中的结构共振更小，加工出来的零件表面质量更稳定，同时钣金外罩的成型一致性更好，批量生产时的装配效率更高。观察窗采用透明防护材料，既不影响观察加工状态，也可以防止加工过程中断裂的刀具或者飞溅的切屑飞出伤到操作人员，安全防护的设计完全贴合小型设备的使用场景，不会因为设备体积小就忽略操作安全的细节。

　　Z轴的滑台设计做了重心优化，整个主轴的安装重心尽量靠近导向轴承的安装面，减少Z轴伸出时的悬臂弯矩，避免长时间加工后因为悬臂负载导致导向件出现不均匀磨损，延长设备的无故障使用周期。工作台面采用带阵列安装孔的结构，方便用户搭配不同的工装夹具完成工件装夹，不管是采用压板固定小型毛坯，还是搭配简易平口钳装夹规则形状的工件，都可以通过台面上的孔位快速完成固定，不需要额外制作专用的工装底板，降低了用户的使用成本。
